A饭游戏新利器 华硕ROG STRIX X570-E GAMING主板评测

  近期,第三代AMD锐龙处理器、X570芯片组主板加上RX5700系列显卡,3A齐发,掀起了广大A饭们新一轮电竞游戏平台的升级热潮。为了助力玩家们获得更优质的游戏体验,华硕在这代X570平台上推出了更多款型的ROG电竞主板。本文的主角ROG STRIX X570-E GAMING就是一款做工精良、功能全面、卖相十足的力作,非常值得痴迷电竞游戏的A饭们关注。

  作为一款X570芯片组主板,ROG STRIX X570-E GAMING支持划时代的PCIe 4.0技术,在存储以及网络设备上均有着显著的升级,特别是新一代Wi-Fi 6无线网卡的加持,将无线连接的传输速率提升了40%。

  同时,这款主板还集成了华硕一系列先进的电竞黑科技,包括声波雷达3听声辨位、GameFirst V游戏低延迟技术等等。用好这款主板的丰富功能,玩家们可以更好地驰骋游戏战场。

外观赏析:16项CPU供电设计 支持Wi-Fi 6

  全新的ROG STRIX X570-E GAMING延续了上一代ROG STRIX X470系列主板的包装设计。

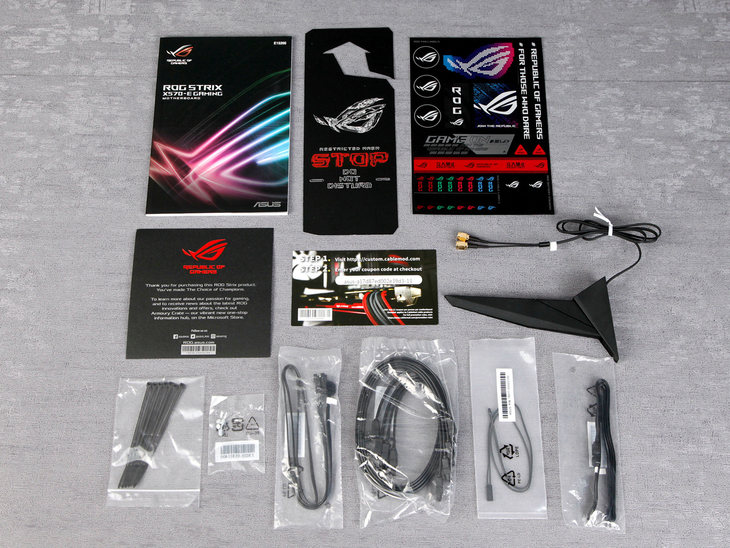

  随机附带的配件相当丰富,主要包括有一本产品说明书、ROG STRIX系列个性化贴纸、SATA线、RGB灯带扩展线、M.2螺丝钉以及Wi-Fi 6无线网卡套件等等。

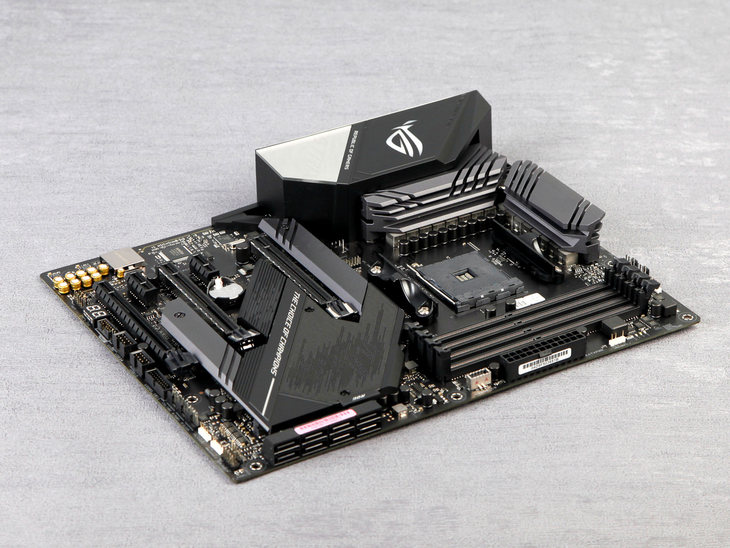

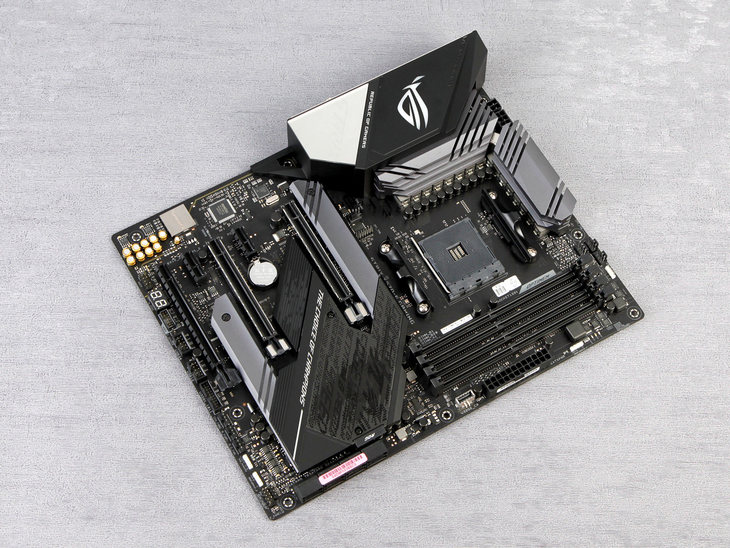

  ROG STRIX X570-E GAMING采用了ATX标准板型以及6层PCB设计。这款主板很有分量感,拿在手里沉甸甸的,给人一种用料很足的感觉。

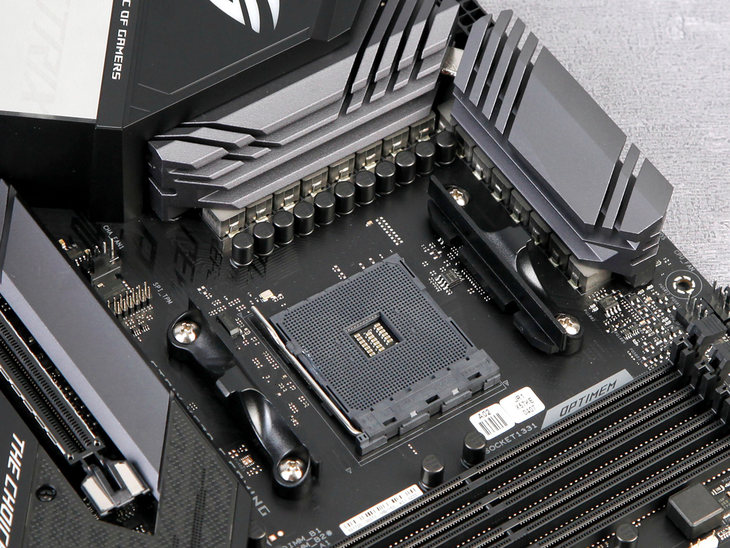

  新一代X570芯片组主板依然使用了Socket AM4(1331)接口,不仅能够支持全新的第三代AMD锐龙处理器,而且还向前兼容第一代和第二代AMD锐龙处理器,手握老U的玩家们也可搭配使用。

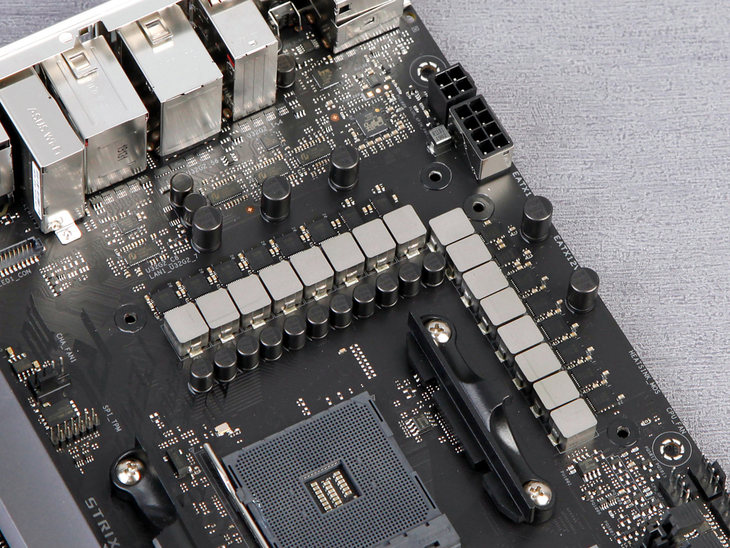

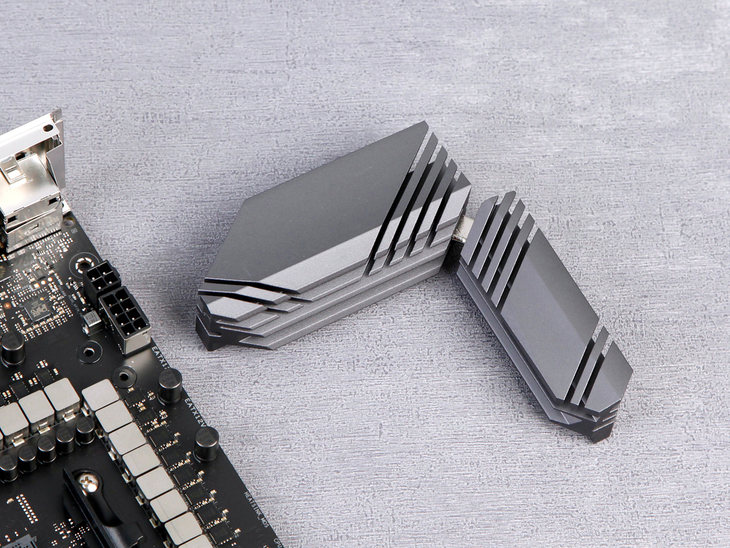

  这款主板CPU供电区域的MOS管加装有一体式散热片。该一体式散热片由两块散热片以及一根8mm粗的导热管构成。卸掉主板背面的4颗螺丝钉,能够把一体式散热片从主板上面卸下来,此时可以更直观地看到CPU供电区域的用料设计。

  由于第三代AMD锐龙处理器拥有更多的核心和更快的PCIe 4.0通道,所以需要更强大的电力传输解决方案。特别是当CPU超频时,其对于供电模块的要求更为苛刻。基于以上原因,ROG STRIX X570-E GAMING特别采用了强悍的16项CPU供电设计,以便满足第三代AMD锐龙处理器更高的运行需求。

  同时,CPU供电部分还采用了8+4Pin ProCool II高强度实心电源接口,能够提供更强劲的电力支持。并且ProCool II实心接口采用了金属加固,耐用性也更加出色。

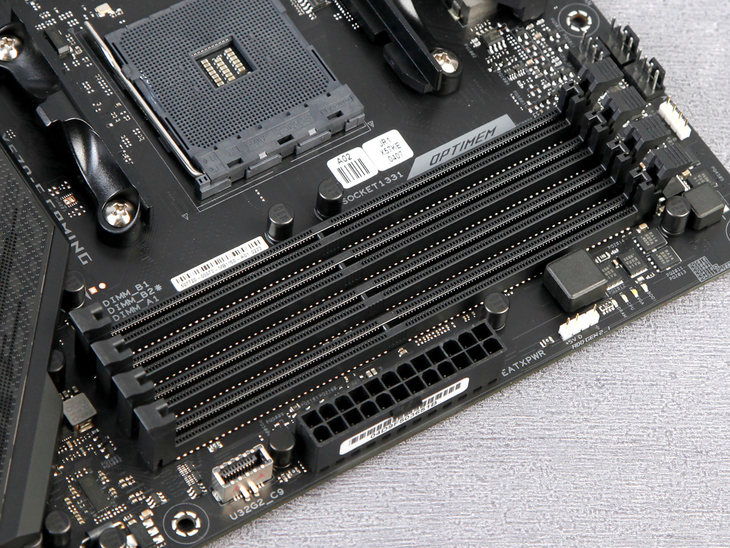

  这款主板设计了四根DDR4内存插槽,最大可以支持到128GB的内存容量,以及DDR4-4400MHz的(OC)的内存频率。为了充分发挥新一代X570平台内存超频方面的优势,ROG STRIX X570-E GAMING主板特别采用了华硕独家的OptiMem 内存优化技术,通过对内存布线与导通孔配置的优化来维持讯号完整性,并加入能大幅降低干扰的屏蔽区域,以提升内存的稳定性和兼容性,并有效降低了内存延迟。

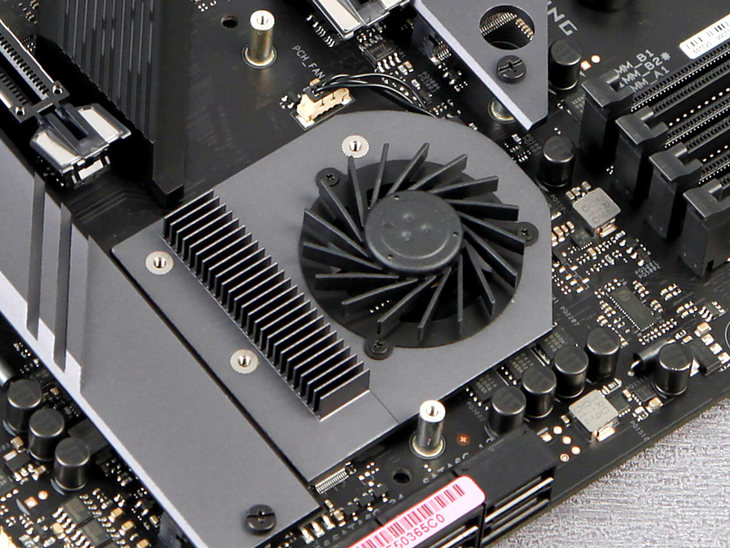

  新一代X570芯片组主板普遍采用了南桥风扇散热设计,这款主板也一样。当然,它的风扇运行噪音是很小的,并且拥有超过6万小时的超长使用寿命,玩家们大可不必担心噪音和耐用性的问题。

  支持划时代的PCIe 4.0技术无疑是X570芯片组的最大亮点之一。其中,X570芯片拥有20条PCIe 4.0通道,而第三代AMD锐龙处理器则拥有24条PCIe 4.0通道。

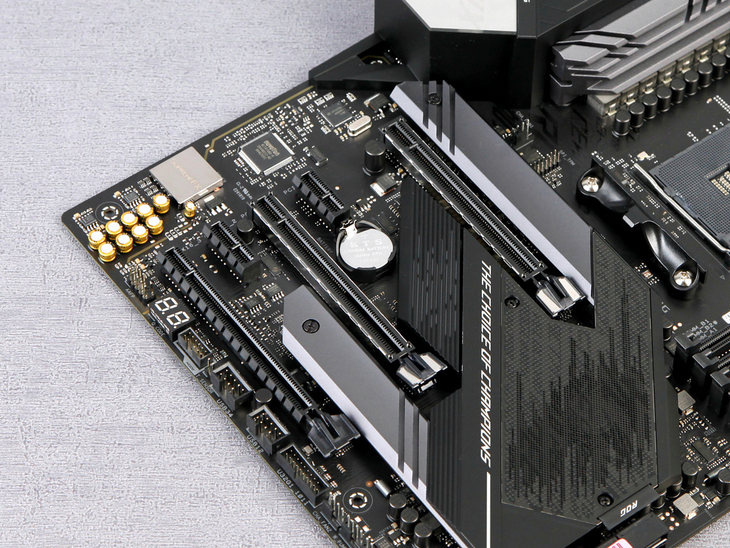

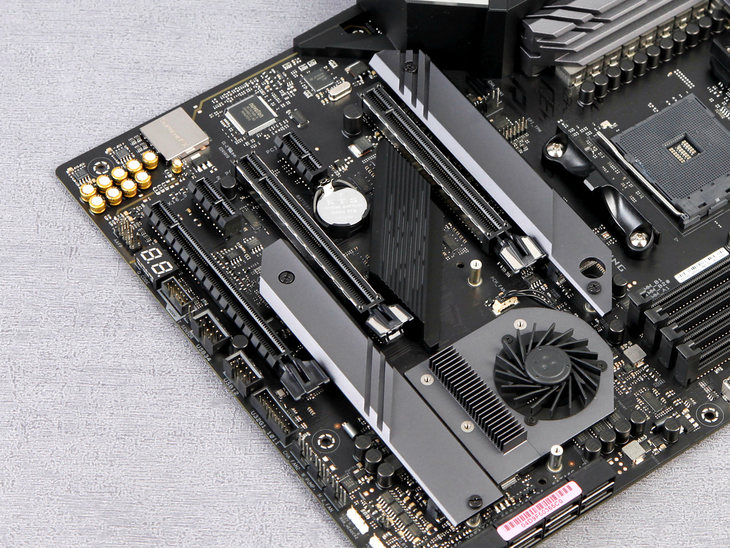

  ROG STRIX X570-E GAMING主板拥有三条PCIe 4.0 x16插槽、两条PCIe 4.0 x 1插槽、两条PCIe 4.0 M.2插槽以及八个SATA3.0接口。

  三条显卡插槽当中,靠近CPU的那两条插槽均采用了华硕独家的SafeSlot高强度显卡插槽设计,拥有金属骨架,相当坚固,承载重量级高性能显卡无压力。

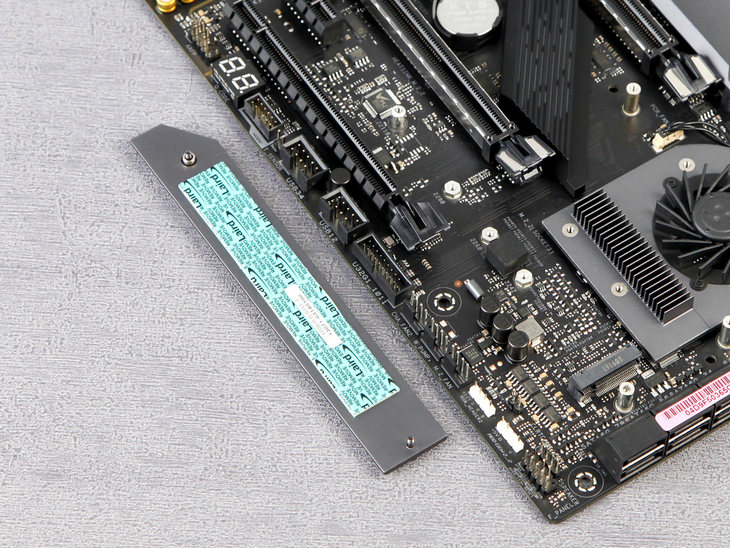

  随着PCIe 4.0技术的应用,PCIe 4.0 x4固态硬盘的发热量不容忽视。基于此,这款主板的两个PCIe 4.0 M.2插槽全部标配了散热片,能够有效降低M.2 SSD的运行温度,助力设备更稳定、更高效地运行。

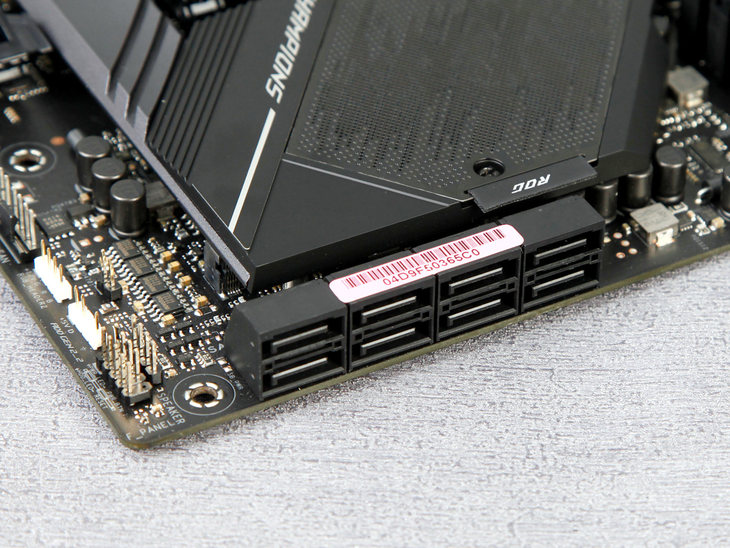

  这款主板的八个SATA3.0接口全部位于南桥芯片的南边。

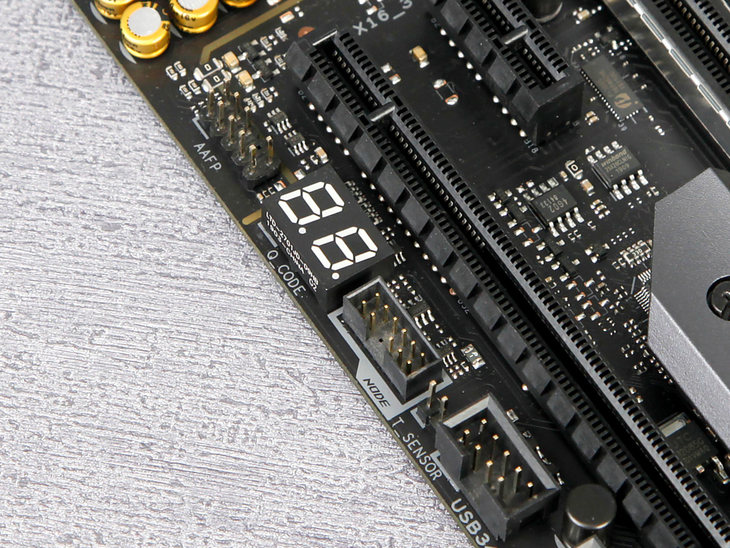

  这边主板的PCB右侧边缘设计了Q-Code诊断灯。当硬件系统出现故障的时候,玩家便可以根据Q-Code诊断灯显示的信息,对照主板说明书里面的Q-Code列表,找出具体的故障。

  位于Q-Code诊断灯旁边的是华硕的Node接口。通过该接口,能够安装华硕最新的散热扩展卡和其他兼容设备,扩充更多的DIY功能。

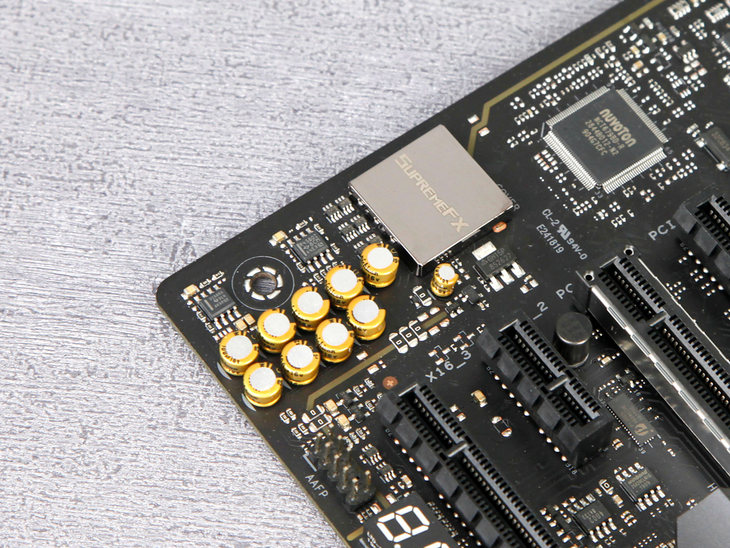

  音频部分,这款主板采用了高品质的SupremeFX S1220A音频芯片,并搭配了EMI声卡防护罩、音频分割线、日系Nichicon音频电解电容和双耳放等专业音频设计。官方标称其能够提供120 dB立体声播放输出和113 dB SNR录制输入,音频性能足以媲美很多独立声卡。

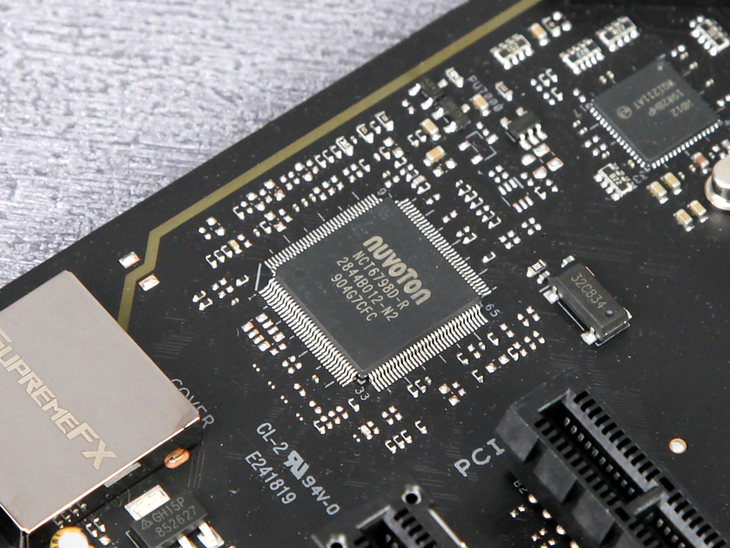

  音频芯片旁边那颗较大的芯片为主板的硬件监测芯片,型号为NUVOTON NCT6798D-R。

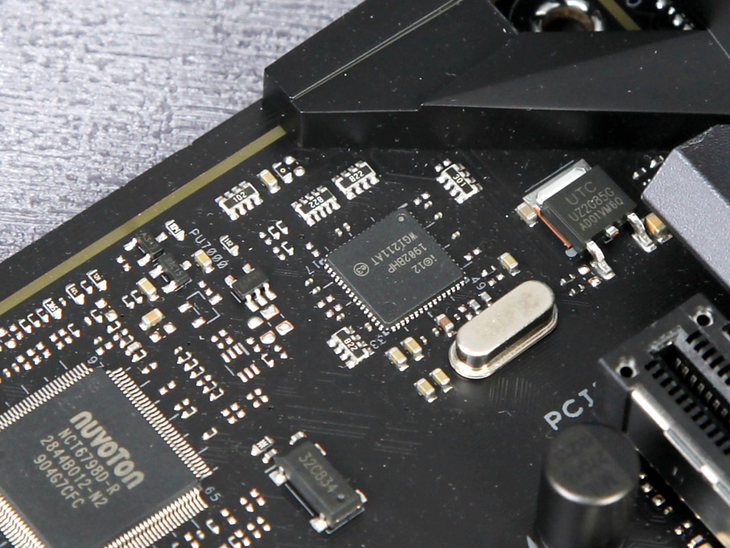

  网络部分,ROG STRIX X570-E GAMING主板采用了Intel I211-AT千兆网卡芯片,位于NUVOTON NCT6798D-R芯片的右侧。除此之外,这款主板还拥有2.5G网卡以及新一代Wi-Fi 6 (802.11 ax)无线网卡,其整体的网络配置是相当强悍的。

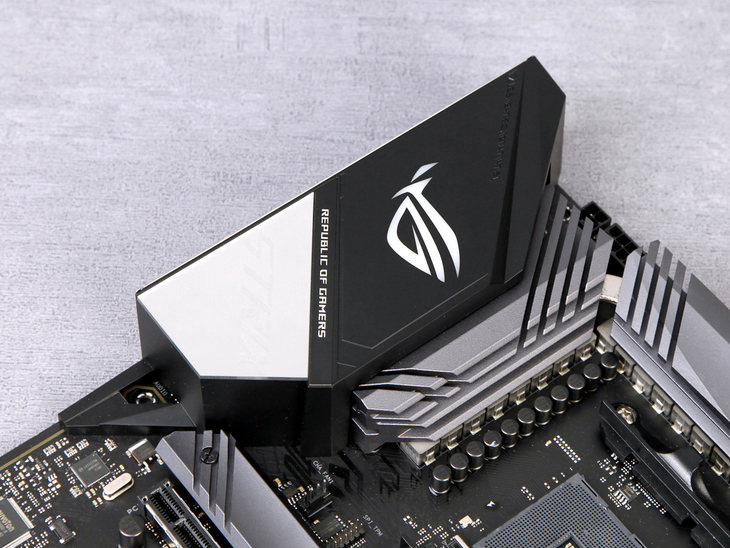

  这款主板的I/O接口区域设计有防护罩。防护罩上面设计有REPUBLIC OF GAMERS字样以及非常醒目的ROG“败家之眼“LOGO。

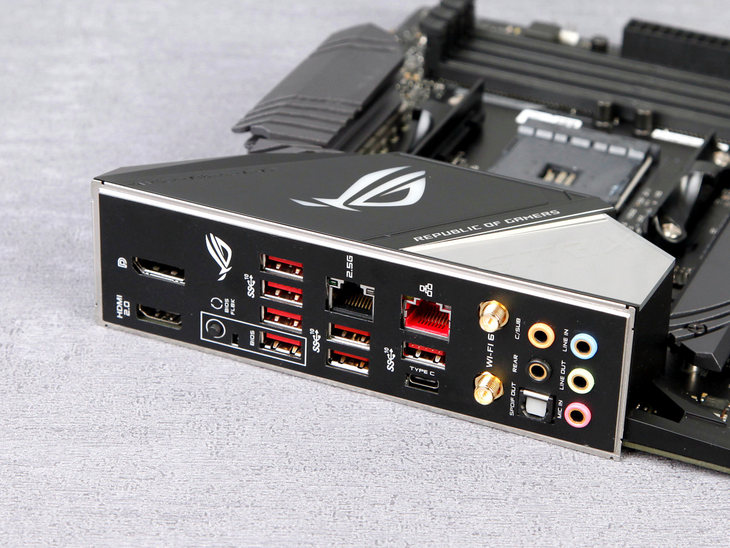

  这款主板的I/O接口包括有一个DP接口、一个HDMI2.0接口、一个USB BIOS Flashback按钮、七个USB3.2 Gen2接口、一个USB3.2 Gen2 Type-C接口、一个千兆网络接口、一个2.5G网络接口,一组Wi-Fi 6无线网卡天线模块接口、一组镀金音频输出接口。

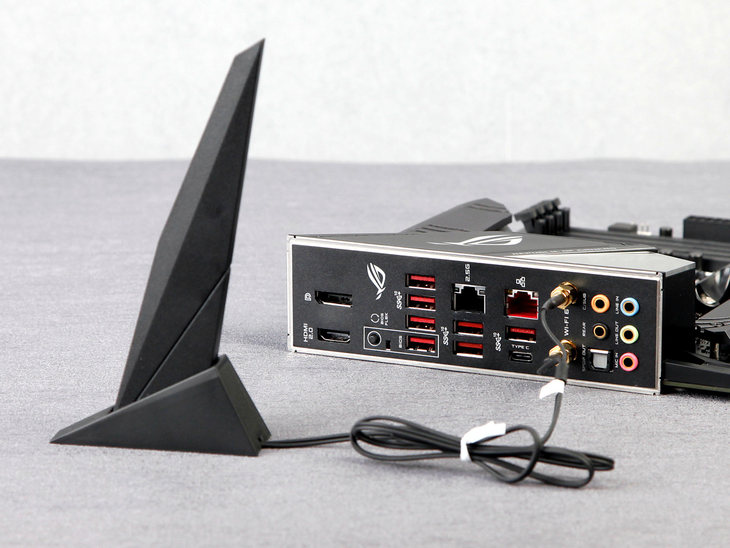

  对于包装盒附件里的Wi-Fi 6无线网卡天线模块,玩家可以按需选择安装,用于实现无线连接功能。

  相比上一代无线技术,Wi-Fi 6在无线传输速率方面提升了40%,最高速度甚至可以达到11Gbit/s,并且在密集用户环境中将用户的平均吞吐量提高至少4倍。

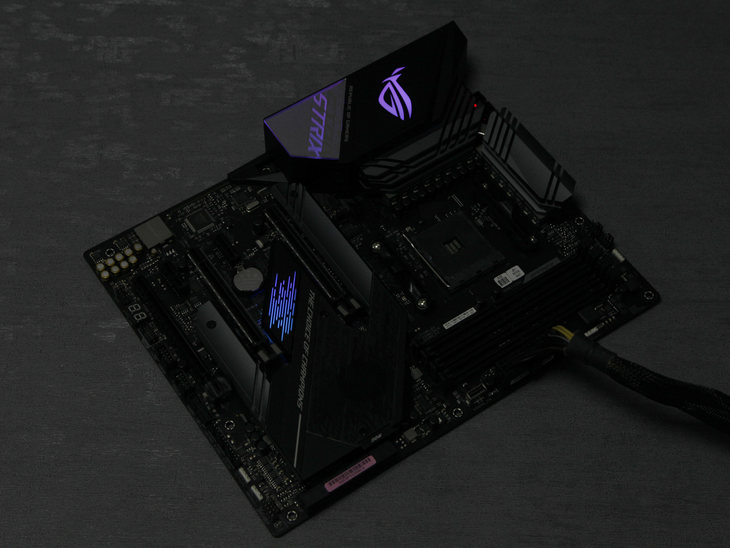

  为了助玩家们打造更炫酷的电竞游戏主机,这款主板在I/O接口防护罩以及PCB中央位置的装甲上面均设计了AURA RGB灯效模组,并板载AURA SYNC灯带接针,支持AURA SYNC神光同步技术,能够与支持该技术的显卡、内存、键盘、鼠标、机箱、外接RGB灯带等设备联动,营造整体有序的RGB灯效。

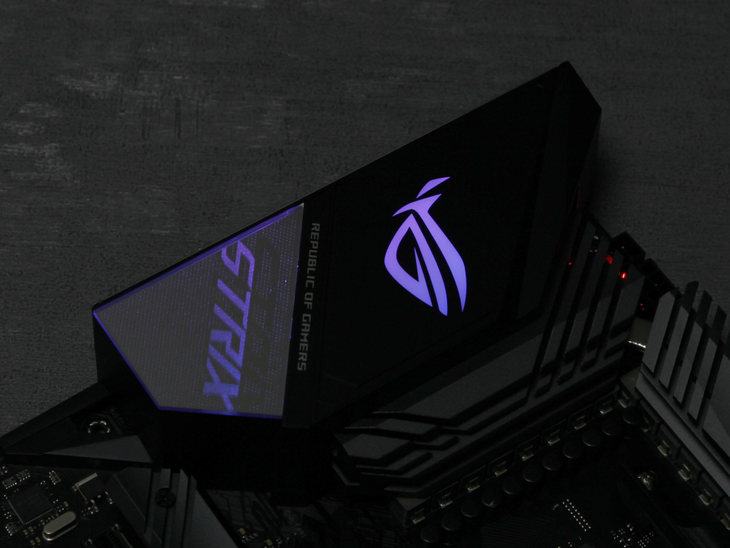

  I/O接口防护罩上面的ROG“败家之眼“LOGO以及STRIX字样能够显示AURA RGB灯效。

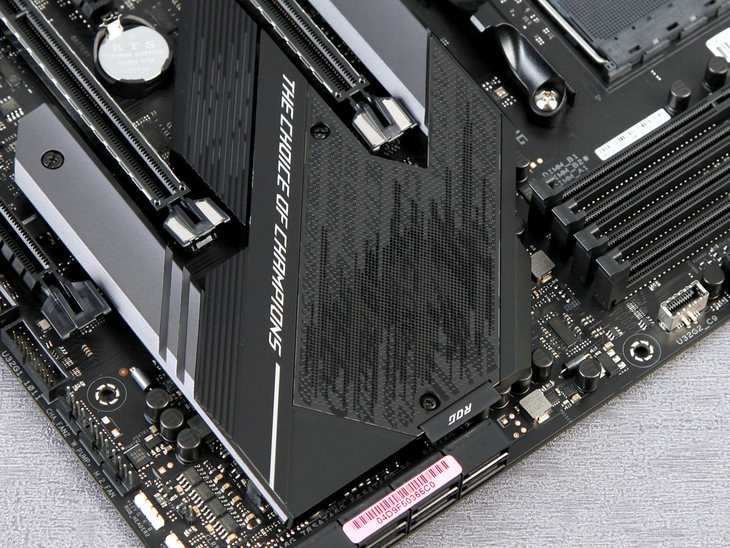

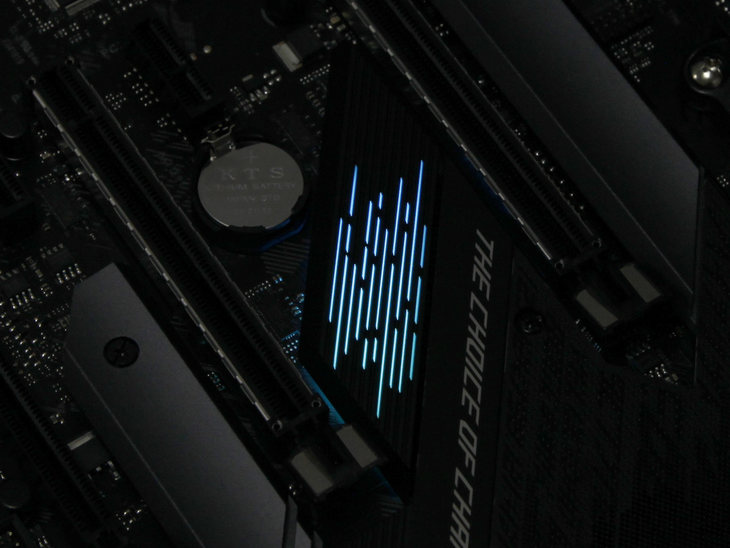

  PCB中央装甲上面的AURA RGB灯效采用了长短不一的光线设计。

  利用Armoury Crate控制中心软件,玩家可以对主板以及其他配件的RGB灯效进行设置。预设的灯效模式相当丰富,包括恒亮、呼吸、闪烁、色彩循环、彩虹、星夜、音乐、智能、夜幕等。

鼠标键盘均可操作的BIOS

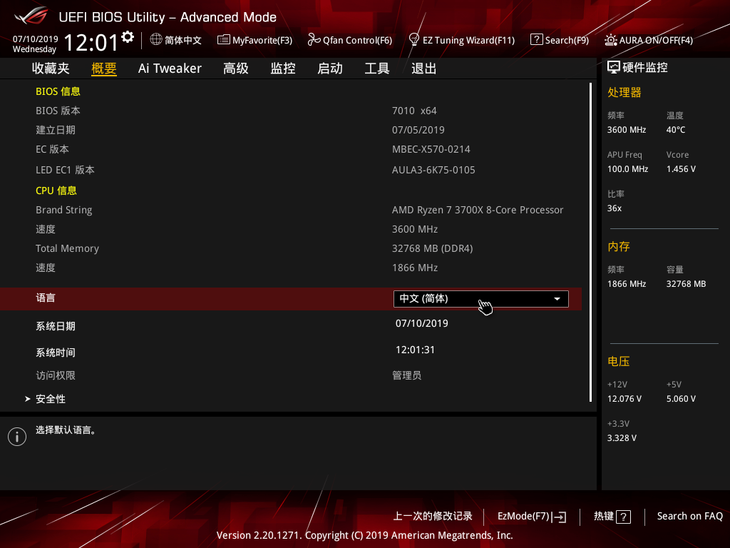

  开机按DEL键,可以进入ROG STRIX X570-E GAMING主板的BIOS。BIOS界面支持简体中文显示,鼠标或者键盘均可操控,简单易用。

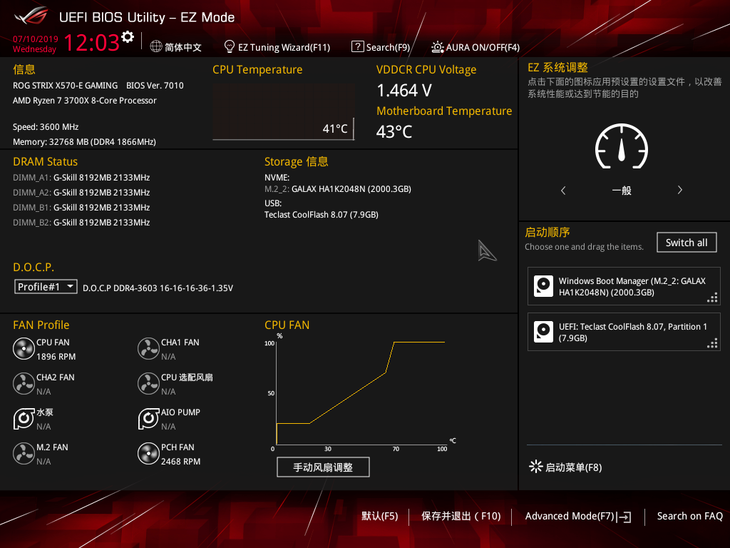

  进入BIOS默认的是Advanced Mode界面,该界面近似于传统的主板BIOS界面,能够对主板进行非常详细的设置。如果玩家想要体验更简单直观的BIOS界面,可以按F7键切换到EZ Mode界面,该界面采用了更直观的图形化风格设计。

  由于还处于新品上市的初期,华硕ROG STRIX X570-E GAMING主板的BIOS版本更新频率相当频繁,以便不断增强主板的稳定性和兼容性。建议尝鲜的玩家们把主板买回家后,及时更新一下BIOS版本。

  华硕主板升级BIOS的方法很简单,既可以采用USB BIOS Flashback方式,也可以采用EZ Flash3方式。

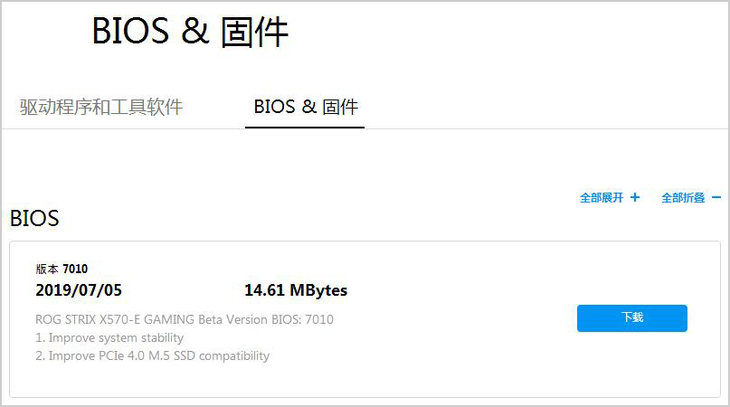

  此次介绍一下EZ Flash3更新BIOS的方法。玩家首先需要到华硕官网(https://w3.asus.com.cn/)下载对应型号的BIOS版本,然后解压缩,将里面的BIOS文件拷贝到U盘当中,然后将U盘插到主板上。

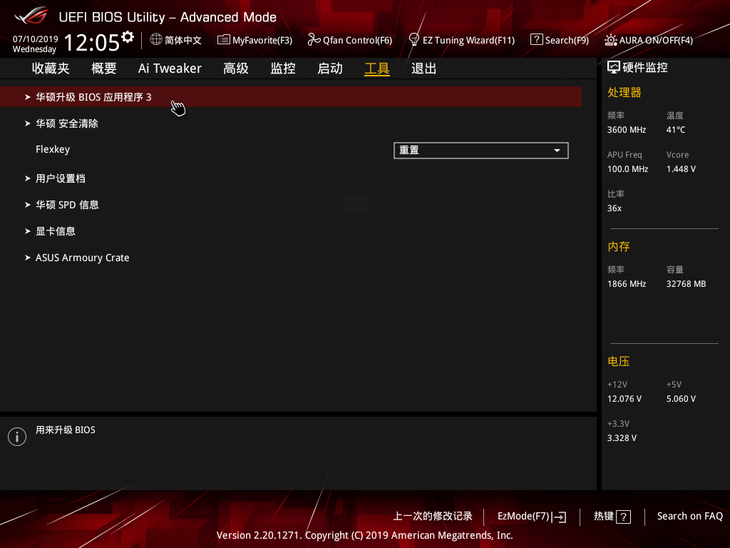

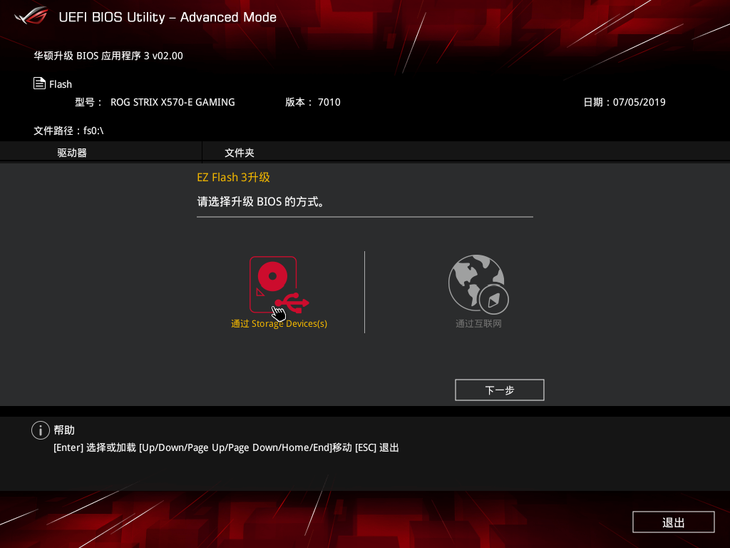

  开机后进入BIOS,来到Advanced Mode的“工具”界面下,点击“华硕升级BIOS应用程序3”,便可进入EZ Flash3界面。最后点击“通过Storage Devices(s),找到U盘里面的全新BIOS文件,便可对主板进行BIOS升级。

  在Advanced Mode的“监控”界面下,玩家可以对主板各个区域的散热器进行调节。其中,“处理器风扇预设文件”选项当中提供了“标准”、“静音”、“高效”、“手动”这四种预设模式。炎炎夏日,玩家希望追求出色散热效果的话,可以选择高效模式。如果希望追求静音运行效果的话,那么则可以选择静音模式。

PCIe 4.0性能测试:固态硬盘率先发力

  PCIe 4.0无疑是新一代X570平台最为引人注目的新技术之一。相比PCIe 3.0接口,PCIe 4.0接口在传输速率上直接翻倍,达到了16GT/s,也就是可以达到每秒160亿次,单通道理论速度为2GB/s,x4速度达到8GB/s,x16速度达到32GB/s。

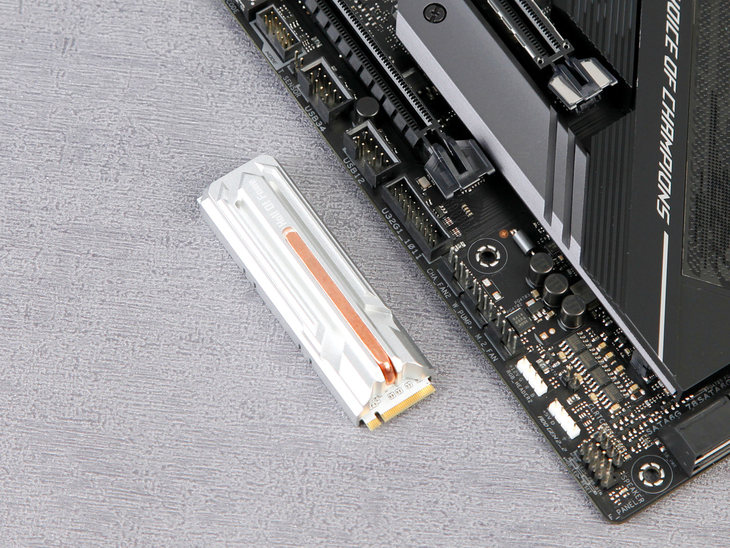

  虽然目前显卡方面暂未支持,但M.2 SSD已经有所跟进,影驰等厂商目前已推出了PCIe 4.0 x4固态硬盘新品,传输速度已提升到了5GB/s左右。此次测试选用的就是一款影驰出品的2TB M.2 PCIe 4.0固态硬盘。

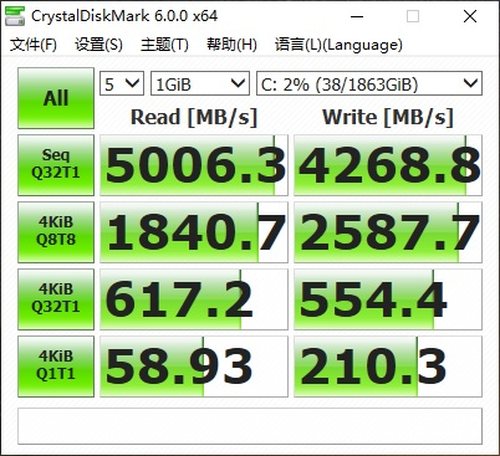

  通过CrystalDiskMark这款测试软件的成绩来看,这款2TB固态硬盘已拥有超过5GB/s的顺序读取速度,以及超过4GB/s的顺序写入速度。这种性能表现相比采用PCIe 3.0标准的固态硬盘来说,堪称是前所未见的。

  值得一提的是,影驰这款2TB M.2 PCIe 4.0固态硬盘的速度还远远没有达到PCIe 4.0标准固态硬盘的性能上限(8GB/s)。根据笔者的了解,在不久的将来,随着新一代主控芯片的推出,PCIe 4.0固态硬盘的性能潜力将进一步得到释放。

能够支持的DDR4内存频率大幅提升

  第三代锐龙的默认频率支持已经提高到DDR4-3200,这是符合JEDEC标准组织规范的,而通过进一步超频,新锐龙内存频率至少可以到DDR4-4400。再加上华硕独家的OptiMem 内存优化技术,令ROG STRIX X570-E GAMING主板的内存超频性能有着良好的表现。

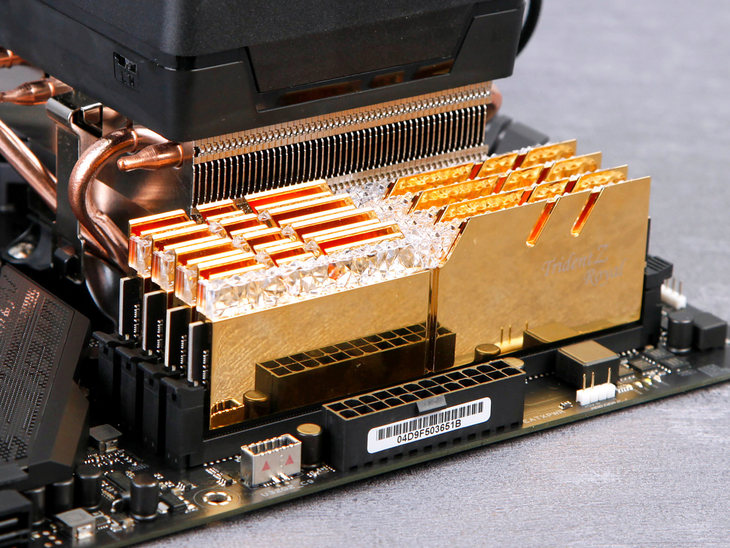

  为了验证ROG STRIX X570-E GAMING的内存超频性能,笔者选用了芝奇DDR4-3600 32GB(8GB×4)内存套装以及AMD Ryzen 7 3700X处理器,对这款主板的D.O.C.P功能进行了测试。

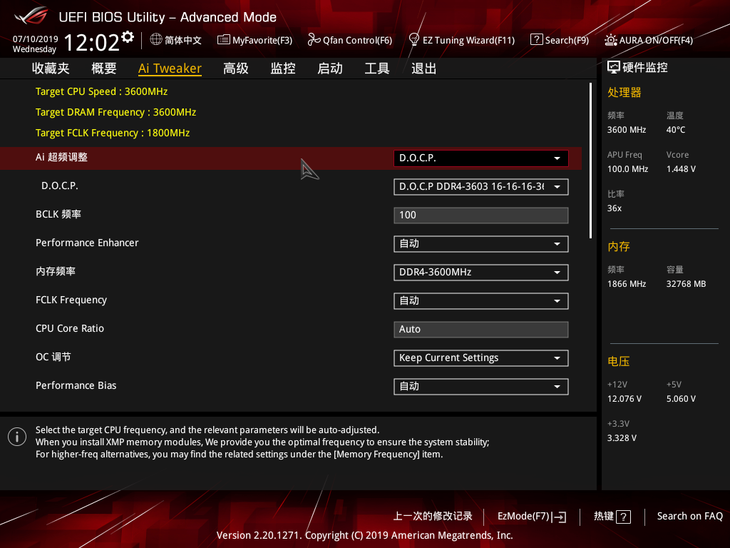

  开启D.O.C.P功能,需要到BIOS里面进行手动设置。来到的主板Advanced Mode的AI Tweaker界面下,将AI超频调整设置为“D.O.C.P”,然后保存并重启电脑就可以了。

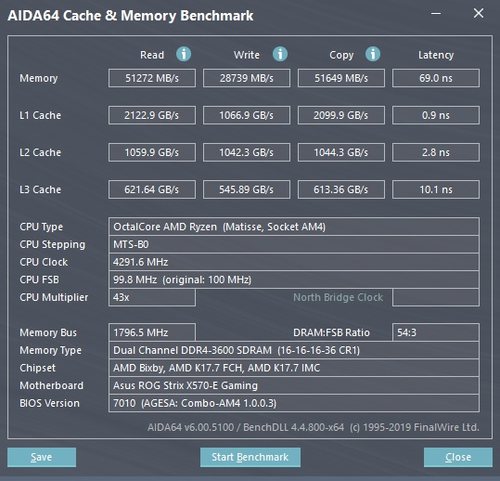

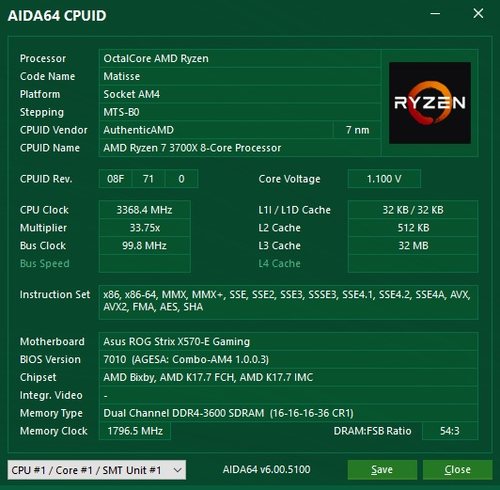

  通过测试可知,华硕ROG STRIX X570-E GAMING主板在4条内存全部插满的情况下,完全能够支持到DDR4-3600MHz的内存运行频率,并且内存时序也很理想,仅为16-16-16-36 CR1,这样的表现足以令A饭们兴奋不已。

专业的电竞音效设置

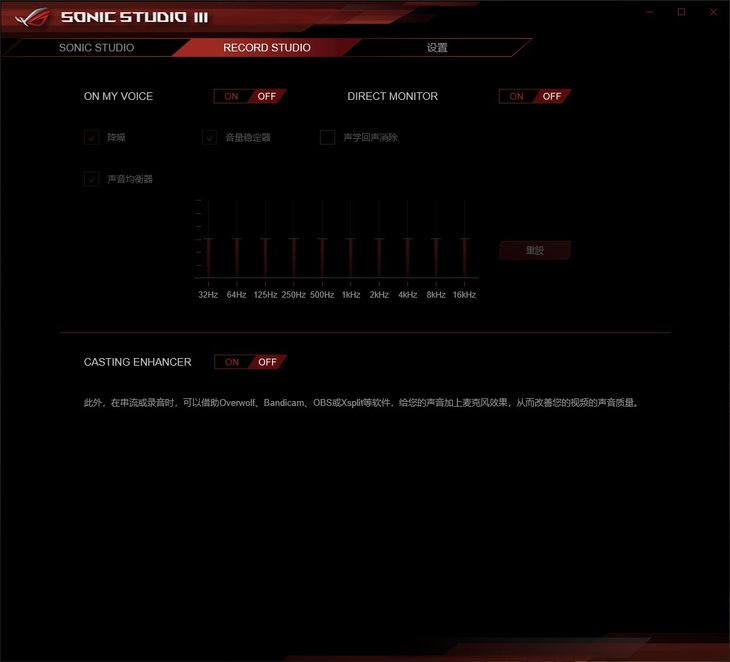

  ROG STRIX X570-E GAMING主板自带Sonic Studio III智能音效管理软件,用户可以对输出和输入的音质进行较为专业的设置。

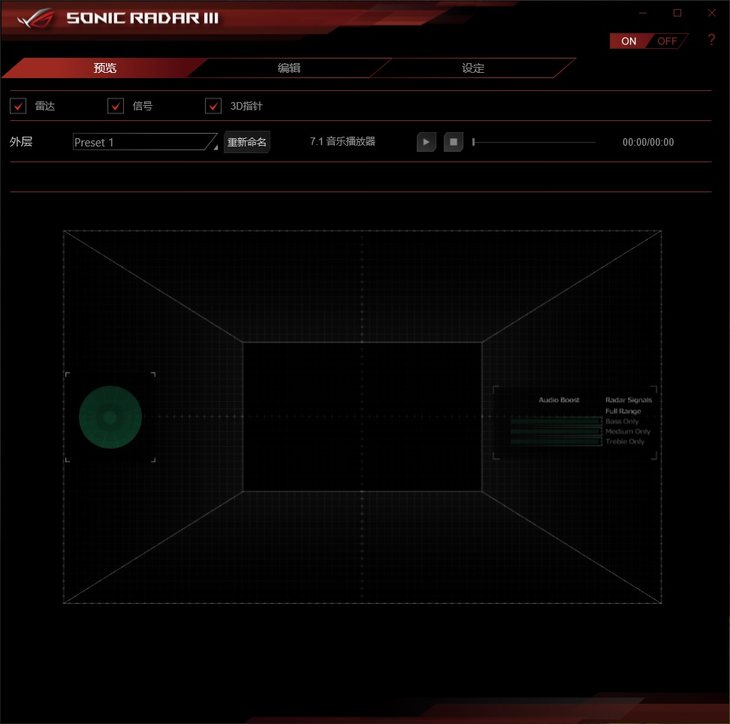

  音频方面,这款主板还自带了一项华硕电竞黑科技——Sonic Radar III声波雷达3。该技术可以搭配很多游戏使用,通过硬件级的听声辨位技术,将敌方的位置实时显示在声波雷达上面,便于玩家先发制人,夺取游戏的胜利。

易用的电竞网络设置

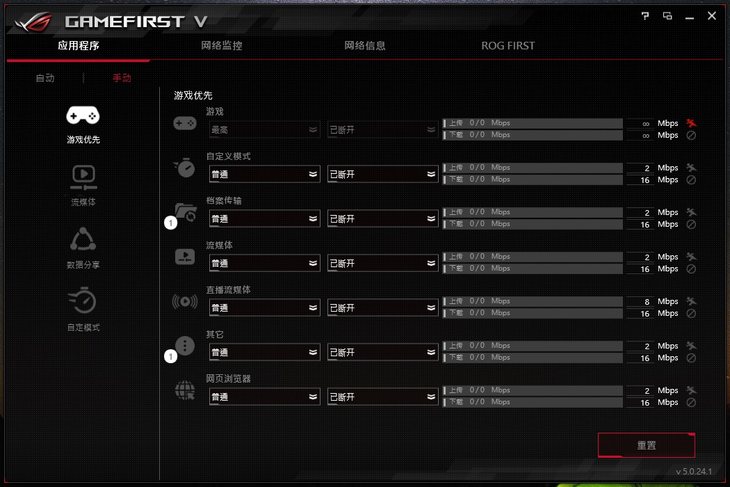

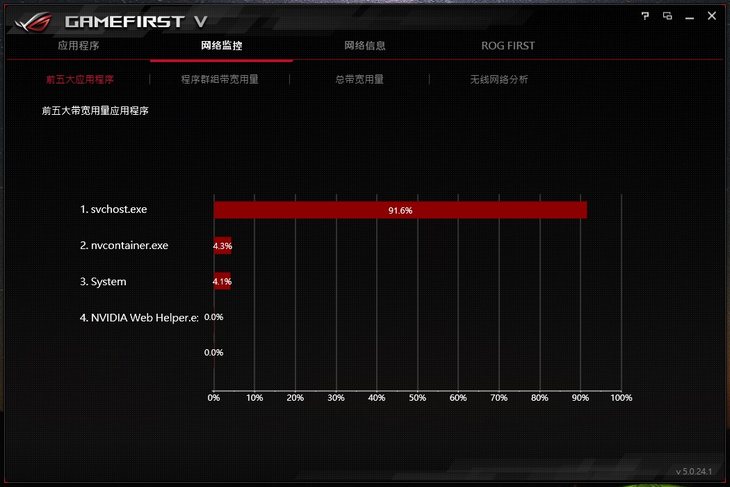

  为了助力玩家们获得更畅快的网络游戏体验,这款主板还拥有GameFirst游戏低延迟技术。玩家可通过直观的界面自行调节系统各类应用软件的网络流量,关闭不必要的联网应用,进而为游戏网络腾出更多的网络带宽,让游戏运行更流畅。

产品总结:

  作为一款中高端定位的X570芯片组主板,华硕ROG STRIX X570-E GAMING不仅将X570平台的新技术发挥得淋漓尽致,而且还拥有精良的工作用料、炫酷的颜值以及一系列实用的电竞游戏黑科技,能够满足DIY硬件玩家挑剔的眼光以及电竞玩家对畅快游戏的追求。

  目前正值新品首发期间,到京东商城华硕自营旗舰店购买这款主板并按要求晒单,玩家即可获赠价值200元的E卡以及ROG限量T-shirt。优惠活动十分给力,心动的玩家可以趁机入手。
