【优化电脑必学】简单几步调好英特尔B560主板

  虽然12代酷睿已经上市有2个月了,但是目前很多品牌主机厂为了满足中、低端市场的需求,依然大量推出了11代酷睿,特别是11代酷睿搭配B560芯片组主板的平台方案。此次《优化电脑必学》栏目,笔者就向大家介绍一下优化B560芯片组主板的方法。方法很简单,几步就能搞定。

  其实,不管是对于品牌主机,还是对于DIY攒机来说,B560芯片组主板都堪称是很香的。原因主要在于,B560主板开放了内存超频功能,能够支持更高的DDR4内存频率。用B560芯片组主板搭配一颗10代或者11代的酷睿i5使用,性价比很高的。

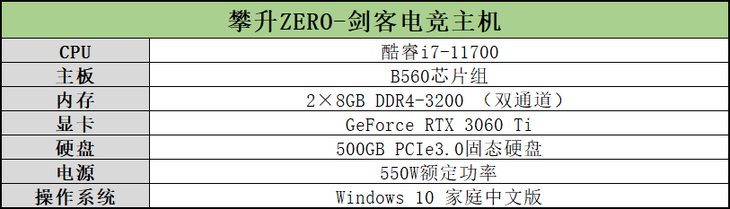

  此次,笔者将以攀升ZERO-剑客电竞主机为例,开始本篇的内容介绍。GeForce RTX 3060 Ti显卡、酷睿i7-11700八核处理器、B560芯片组主板、500GB PCIe3.0固态硬盘、80PLUS铜牌认证的额定550W电源,这就是笔者手中这款攀升ZERO-剑客电竞主机的主要配置。

  首先,先用软件,识别下攀升ZERO-剑客电竞主机搭配的B560芯片组主板的具体型号。

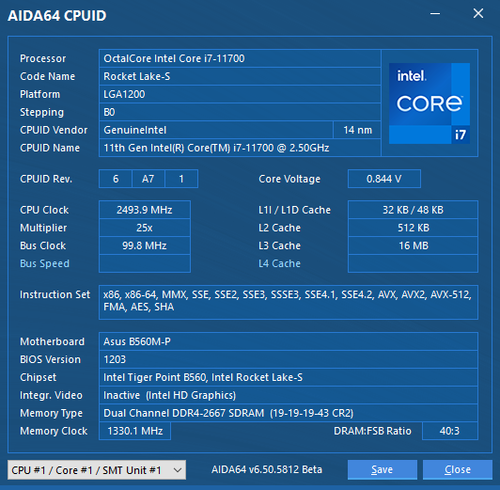

  根据AIDA64 CPUID识别的信息来看,这款电竞主机采用的是华硕B560M-P主板。主板BIOS版本是1203。

  然后上华硕官方网站上面搜一搜,看看官网上有没有华硕B560M-P这款主板。

  果然有。能够选用这种官方网站上面在列的主板,对于用户们今后升级主板BIOS还是很方便的。

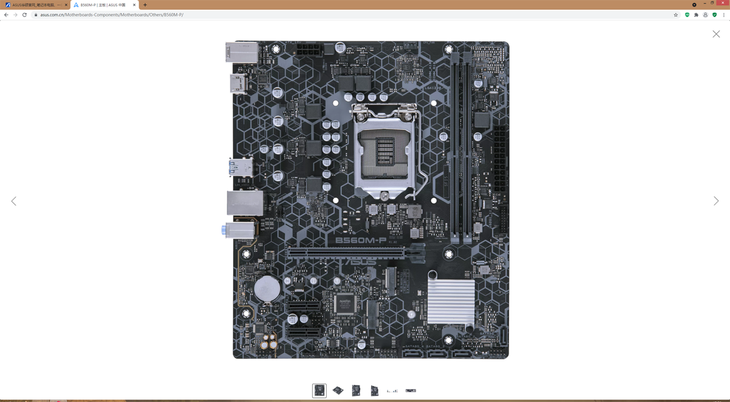

  按照攀升ZERO-剑客电竞主机的配置列表对比华硕B560M-P这款主板的照片,可知目前它主板上的内存、显卡,M.2固态硬盘的插槽已经全部插满了。目前空余的有一个M.2插槽(Key E, CNVi & PCIe),以及4个SATA 6Gb/s接口。

  4个SATA 6Gb/s 接口可以扩展SATA接口的机械硬盘或者固态硬盘。

  M.2插槽(Key E, CNVi & PCIe)可以加装WIFI无线网卡使用。这个接口还是相当实用的,建议用户们都加装上一个WIFI无线网卡,让这款电脑实现WIFI连接。

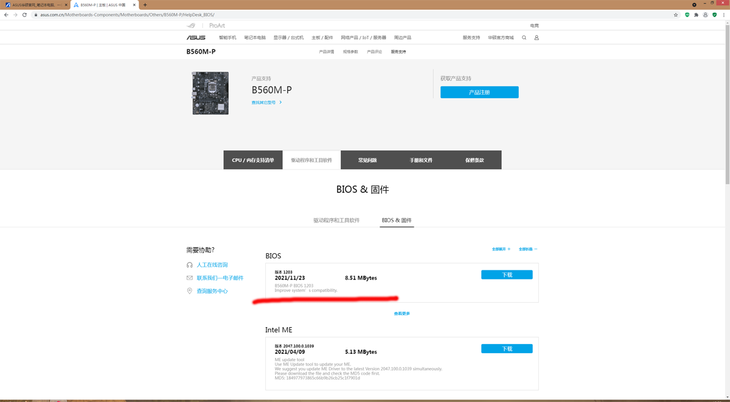

  再来瞧瞧华硕B560M-P这款主板的BIOS。目前华硕官网上最新的BIOS就是1203版本,因此用户们暂时不用给主板升级BIOS。

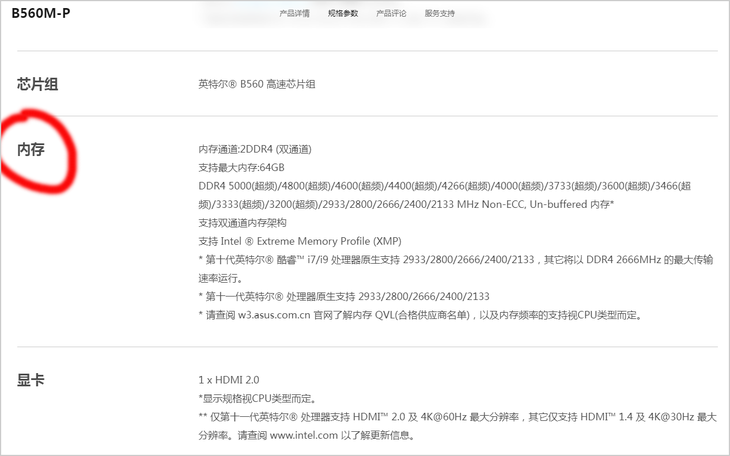

  接下来重点瞧瞧华硕B560M-P这款主板对于内存支持方面的能力。根据华硕官网列出的参数来看,这款B560芯片组主板能够支持到DDR4-5000MHz的内存超频频率,能够支持的DDR4内存频率是相当广泛的。

  回到攀升ZERO-剑客电竞主机上,它搭配的是2×8GB DDR4-3200MHz内存,但是这款机器在新机开机之后,内存频率仅为DDR4-2666MHz,因此用户们需要进入主板BIOS,手动开启一下内存XMP模式,以便发挥这套2×8GB DDR4-3200MHz内存的高性能模式。

  开机按Del键,便会进入主板BIOS。

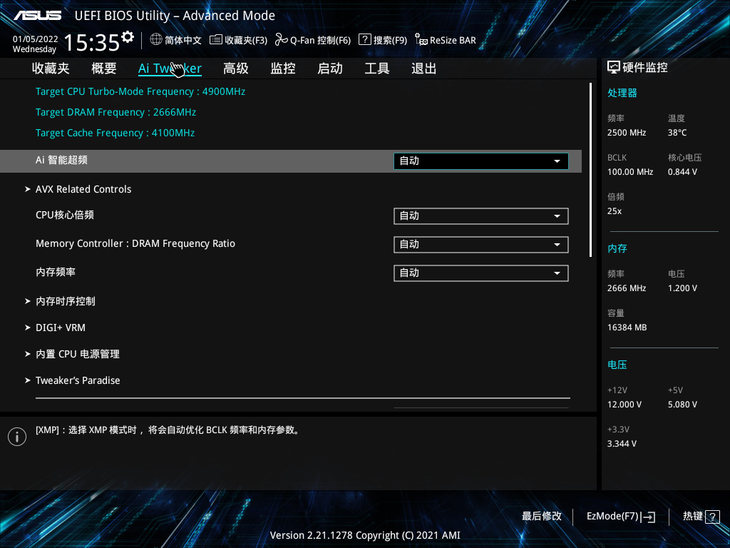

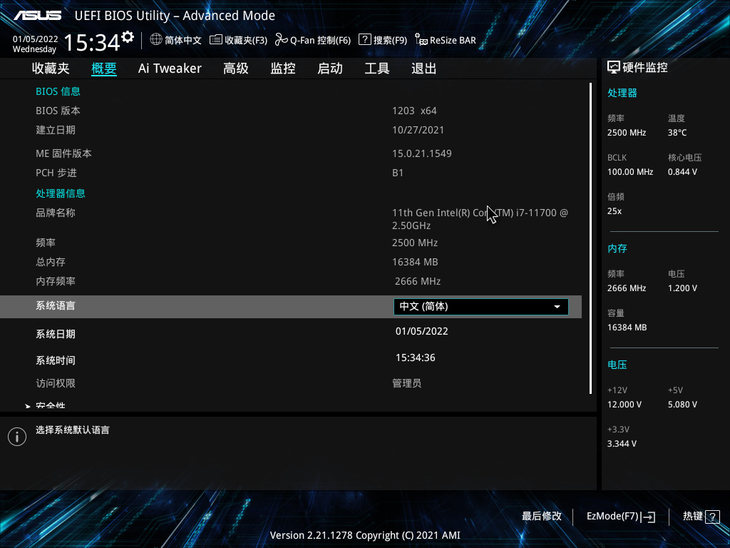

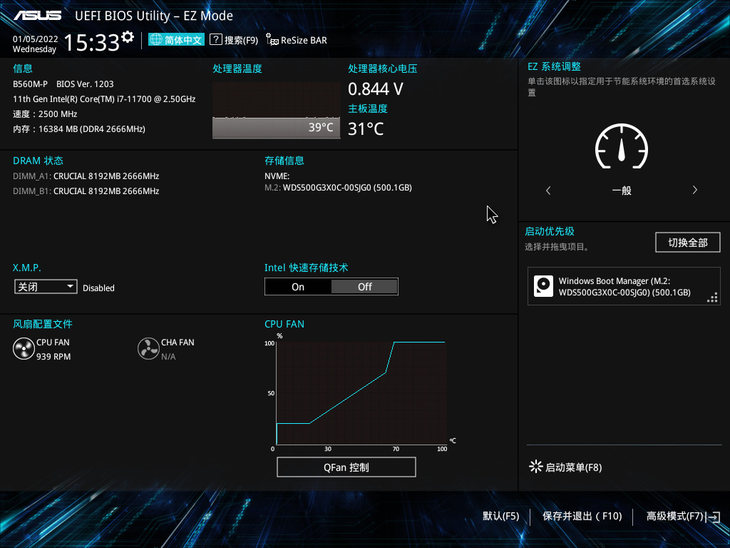

  进入BIOS默认的是EZ Mode界面,用户可以按F7键切换到Advanced Mode界面。Advanced Mode界面近似于传统的主板BIOS界面,能够对主板进行更详细的设置。

  这款主板的BIOS界面支持简体中文显示,鼠标或者键盘均可操控。

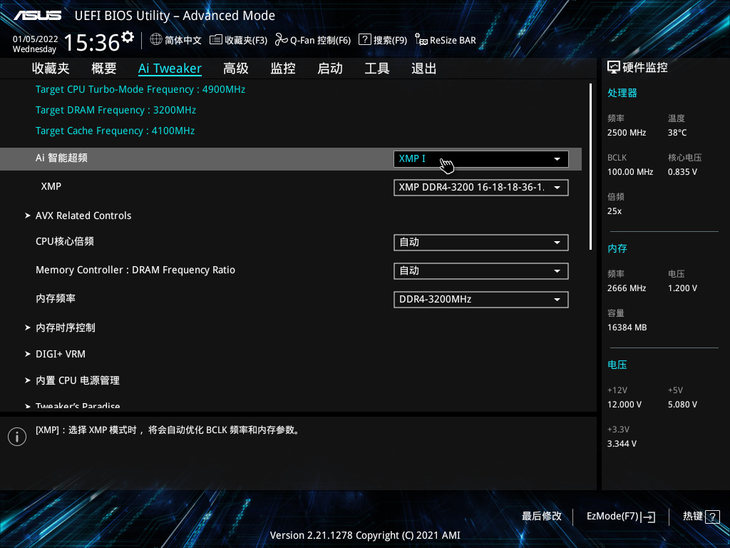

  在AI Tweaker界面下的“Ai智能超频”的选项里开启XMP Ⅰ,便会开启XMP模式。

  笔者在这个环节发现了一个问题,那就是仅仅开启XMP Ⅰ之后,攀升ZERO-剑客电竞主机在开机之后的内存频率还是DDR4-2666MHz。

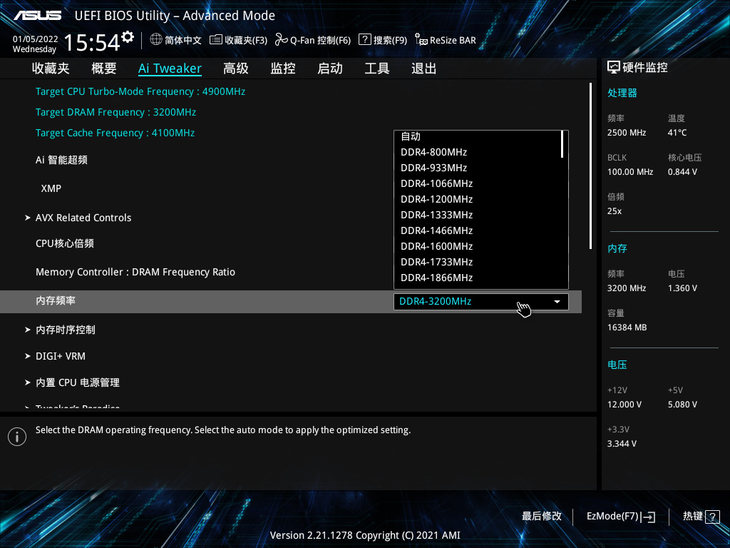

  必须在开启XMP Ⅰ的基础之上,再手动将内存频率调节至3200MHz之后,这款主机开机之后才会是DDR4-3200MHz内存频率。笔者猜测是华硕主板BIOS的问题,期待华硕能在后期改进下BIOS。

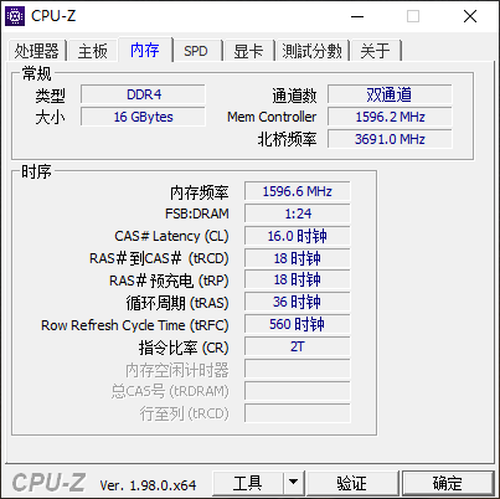

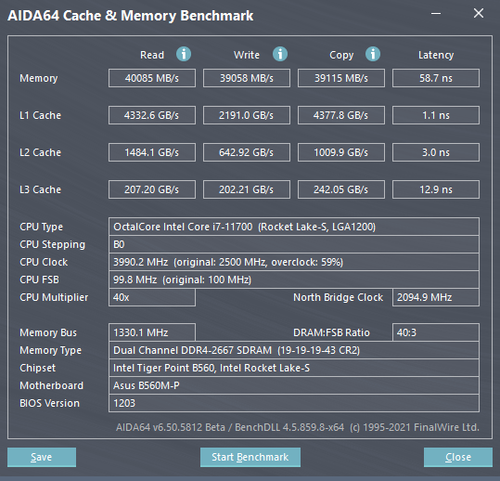

  从DDR4-2666MHz提升到DD4-3200MHz,攀升ZERO-剑客电竞主机的内存性能有了非常明显的提升。

  随着DDR5内存时代的到来,目前很多高频DDR4内存都越来越便宜了,为B560芯片组主板搭配一套DDR4-3600MHz或者DDR4-4000MHz内存,都是可以。当然,在搭配高频DDR4内存的时候,用户们就需要注意一个技术点了,那就是英特尔为11代台式机酷睿处理器设计了Gear1(1:1)和Gear2(1:2)这两种内存分频模式。攀升ZERO-剑客电竞主机因为搭配的就是11代酷睿处理器,因此用户们在加装更好的高频DDR4内存时,就需要注意内存分频了。当内存频率达到一定高度的时候,11代酷睿处理器的内存控制器频率会降至内存频率的二分之一。(注:如果你为B560芯片组主板搭配的是10代酷睿,则没有内存分频这一说。)

  为什么英特尔要从11代酷睿开始搞这样一套内存分频机制?笔者猜测,可能是为第12代台式机处理器做准备!第12代台式机处理器将支持DDR5内存,内存频率可达8000MHz以上,这么高的内存频率,英特尔处理器的内存控制器未必支持的住,而设计这样一套内存分频机制,能够比较好地搭配高频内存使用。

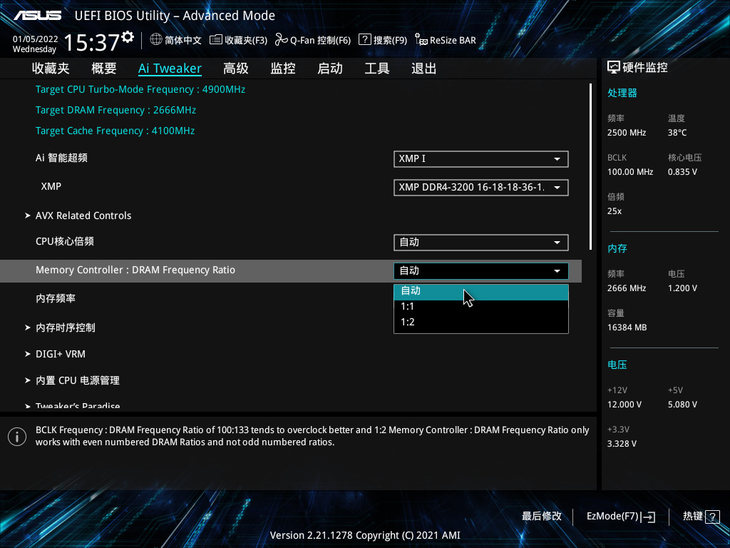

  在华硕B560M-P这款主板的BIOS中,内存控制器选项“Memory Controller:DRAM Frequency Ratio”就是设置内存分频模式的。

  “Memory Controller:DRAM Frequency Ratio”选项默认是“自动”,用户可以手动强制设置成“1:1”,或者“1:2”。

  其实,对于“Memory Controller:DRAM Frequency Ratio”这个选项,绝大多数电脑用户们是没必要动的,就按照它默认的“自动”运行就可以了。当然,对于内存分频这个技术点,大家是有必要知晓的。毕竟这是未来英特尔平台的一大趋势,碰见内存分频模式这种情况,以后大家会见得越来越多。

  好了,此次《优化电脑必学》栏目笔者就写到这里的,希望对大家在使用电脑时有所帮助。目前11代酷睿搭配B560芯片组主板的攒机方案还是相当有性价比的,绝对值得考虑。
