爱我也"爱妻" 双无线超频版P55曝光！
泡泡网主板频道9月16日 北京时间2009年9月8日下午15：15分，英特尔正式在北京798艺术区，北京时尚设计广场D PARK, 751工厂第一车间正式对外发布了基于Nehalem架构的LGA1156平台酷睿i7/i5系列处理器以及相关的P55主板。
台系精锐部队自然不会错过亮相的机会。而中国大陆地区同样是英特尔必争之地，在本次发布会上，国内品牌方面同样给予了足够的重视，如七彩虹就在本次发布会上亮相了此前未曝光的i5/i7平台，而且还不止一款。
英特尔酷睿i7/i5发布会亮相的七彩虹战旗C.P55 X7/5以及战旗C.X58 X9
七彩虹一共为本次发布会带来了三款产品，均属于战旗家族。其中就有两款是P55产品，型号分别为为战旗C.P55 X7及战旗C.P55 X5，后者与前者的主要区别是少了双无线模块。据官方介绍，这两款P55都还没有正式上市，但官方也同时表示，实际上市的P55主板还会对风冷超频效果作进一步优化。

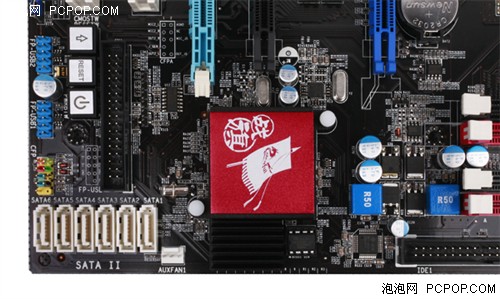

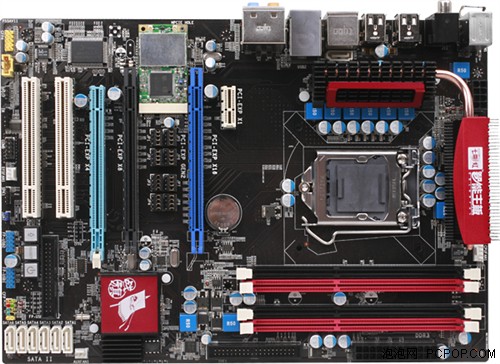

从图片上看，该主板采用了七彩虹战旗家族一贯黑色PCB风格，基于Intel P55芯片组，由于Lynnfield Core i5 i7整合了北桥的职能，所以主板采用单芯片设计。据七彩虹工程师介绍，单芯片设计对布线有了新的要求，在某成程度上更有利于对PCB高频信号线路进行优化设计，并且整板均采用日本nichicon LF系越低ESR固态电容。工程师表示，这有利于提升风冷超频效果，同时延长6.3倍主板使用寿命。

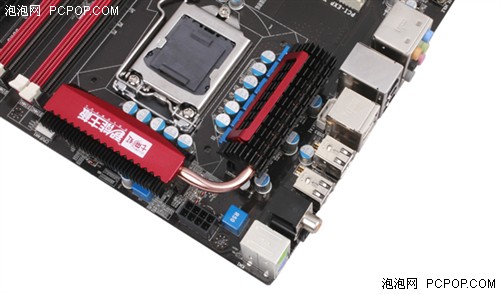

主板供电设计特写
主板供电部分被覆盖上了散热片，并利用热管导热，从蓝色方块为封闭式铁素体（ferrite choke）电感，从数量上基本上可以判断出该主板采用6相供电，可以支持TDP功耗达到140W的处理器，虽然Core i7/i5并没有达到这样的功耗水平，但官方表示，更多的相数有利于给CPU提供更水平的电压曲线，有利于超频。

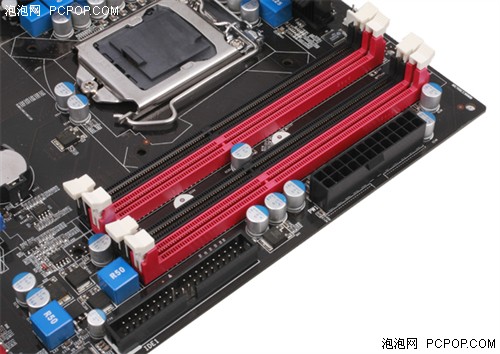

DDR3内存时代,工作电压由DDR2的1.8V进一步下降到1.5V，更低的电压带来更低的内存功耗，但同时对主板供电也是一个挑战。我们从主板的内存插槽旁可以清楚看到独立的1相供电。据不少业内工程师表示，相供电将逐步取代线性供电，有利于为内存提供纹波更小的电流，也利于内存超频。
Core i5整合了北桥的职能，提供多达24条PCIE lane通道，可以支持8x+8x模式CrossfireX技术，当然多出的通道也有其它用途。战旗C.P55 X7提供3根PCIE X16显卡接口，我们暂时不清楚其是否支持nVidia SLi技术，但从最近nVidia对P55的授权情况来看，这是大势所趋。

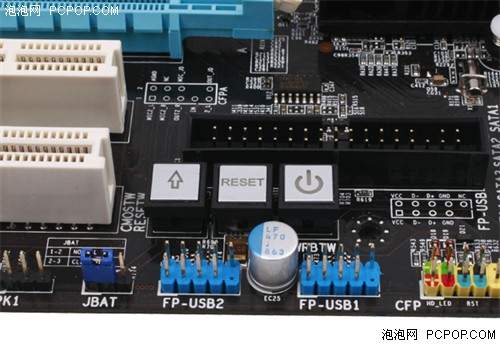

Q-Buttons设计
“专注于风冷超频的战旗家族板上都有直接的快捷按键，支持一键清CMOS，一键开机与重启。”工程师介绍到。

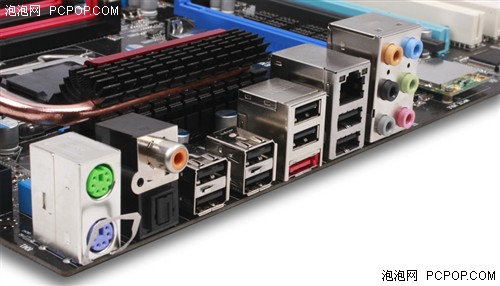

IO面板接口特写
主板后面版直接提供10个USB2.0接口，这是比较少见的，另外还提供一个外围的e-SATA接口。并且配备光纤音频接口及铜轴Spdif In数字音频输入能力。

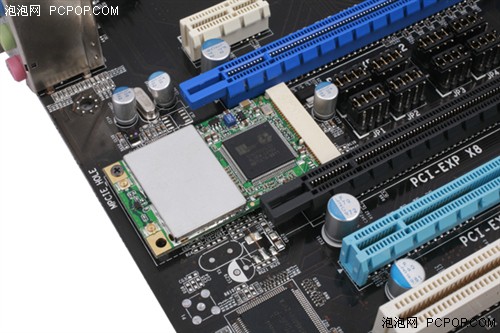

3DSP WiFi+Bluetooth双无线模块
如果笔者没记错的话，七彩虹是最早将无线模块应用于主板上的品牌之一，对于原本单调的DIY产品来说，融入无线功能确实是富有创新的尝试。从这一次发布会上的主板上看，不少品牌也开始在自己的主板上整合无线模块或接口。
由于正式产品我们还没有看到，包括超频成绩，及零售价格暂时无法提供。不过从七彩虹战旗系列融入双芯超频技术的情况上判断，这款产品或将在风冷超频这一块有所作为。关于它的更多信息，我们在后面将为大家继续送上。■
