有“保险”才安全！华硕ENGTX275拆解

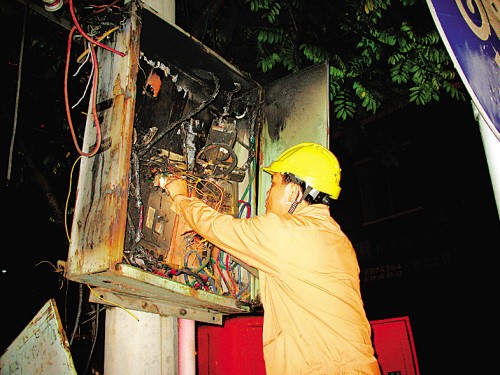

本文导航[泡泡网显卡频道8月10日] 不知不觉快到了炎热的8月，随着气温的不断升高，相信有很多用户都选择足不出户，呆在家中一边吹着凉爽的空调，一边以各种电子娱乐活动作为重要的消遣工具。而正是如此，夏季也成为了用电高峰期，电网的压力非常巨大，并难免有意外情况发生。

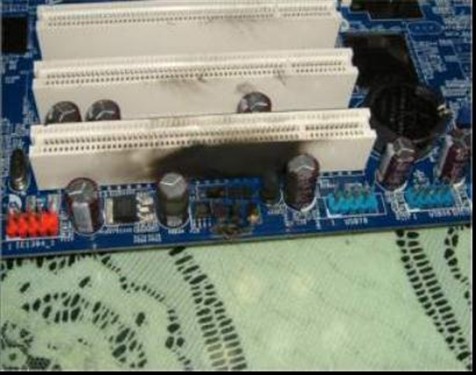

相信不少用户都有过这样的经历：正在玩电脑的时候家里突然停电，而再次来电的时候却发现电脑再也打不开了，这主要是因为停电时瞬间电流过大造成的，严重的会造成硬件的损毁。
一般来说，电源是整个主机的第一道防线。当电流过大的时候，电源首先会牺牲自己保护其他硬件。但这个屏障也并不是密不透风，因此在其他硬件上——特别是用电大户显卡上，更要加入保护措施。
最具研发实力的厂商——华硕，自然也会想到这一点，目前已经将其部分型号显卡加入了保护措施，从而彻底保证了显卡的安全。并且随着时间的发展华硕将会把保护措施加入到全系列显卡中。究竟采用保护措施的显卡有什么明显的特征呢？下面就让我们看个清楚！

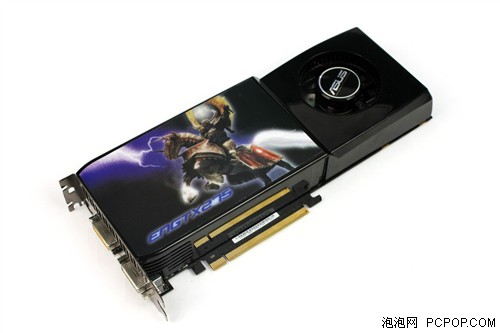

下面要拆解的显卡为华硕的ENGTX275，这款显卡的外观和公版完全相同。难道又是厂商搞错了？经过厂商确认，这款产品的确为公版外观，但相比公版拥有更多的“内涵”。

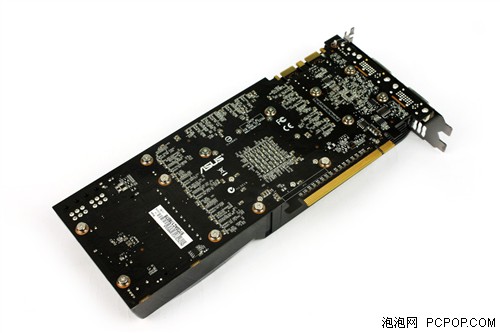

果然，从背面PCB可以依稀看到一些蛛丝马迹，首先在PCB上并没有发现NVIDIA的公版标示，并且仔细观察PCB走线也会发现与公版产品有所不同。这款显卡果然另有玄机。

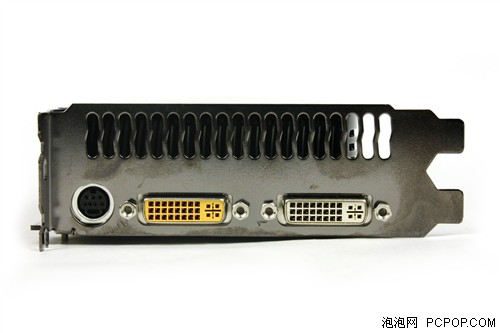

接口依然沿用公版的双DVI+S-VIDEO，虽然这样做有些保守。但也能满足大部分用户的需要。

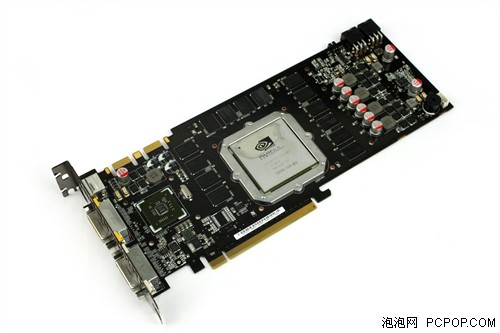

取下散热器就可以发现这款显卡果然不是公版产品。PCB采用了华硕高端系列所常用的黑色PCB非常具有卖点，仔细观察可以发现这款显卡还使用了多颗高档的钽电容，充分保证了显卡的稳定性。
核心采用了编号为G200-105-B3并采用55nm制造工艺的GTX275核心，拥有完整的240个流处理器。显存部分使用14颗三星GDDR3 0.8ns显存颗粒，组成448bit 896M的规格。

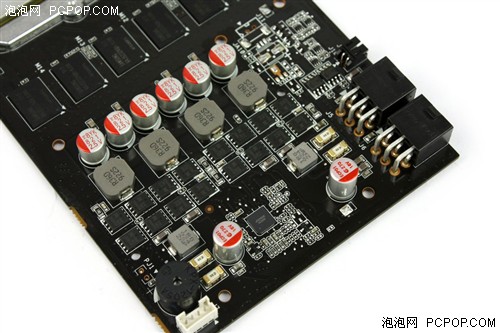

供电部分采用4相核心供电+1相显存供电，用料上全部采用了固态电容和全封闭电感，并且在显存供电部分又做了很大的加强，使用了电器性能更高的钽电容。
防烧毁使显卡真正做到“坚若磐石”
也许有些网友看完上面所讲解的内容，会觉得这款产品和其他产品并没有什么差别，但这样想就大错特错了。这款产品最大的特点就是加入了防烧毁保护措施。

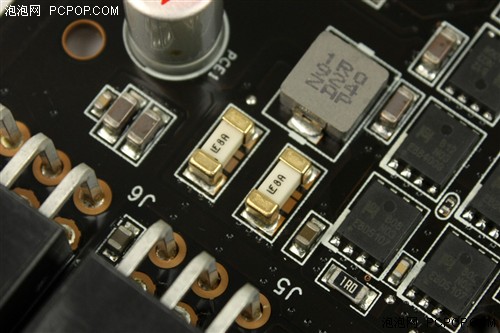

上图那个小东西就是保护显卡的元件——贴片保险。虽然贴片保险的技术含量以及成本并不高，但对于保护显卡的意义非常重大。在PCB的设计上每一颗贴片保险对应了一相供电，在电流过大时能够迅速熔断，从而彻底保证了核心及显存的安全。
总的来说，华硕这款显卡较公版产品的做工有一些提升，最大的特点就是在显卡中加入了防烧毁措施，使显卡真正做到“坚若磐石”。另外，具有防烧毁措施的显卡不仅仅只有这一款，目前还包括HD4770、MARS、GTX285 MATRIX，并且华硕以后还将把此技术加入到全线产品中。■
