是要保守还是更新迅速 历数08年主板十宗最
今天我们为您列出了十件最受争议的主板设计。

上班族祈祷:Intel要是便当师傅该多好啊!
当上班一族还在为中午的便当,单调、没有变化、口味单一感到反感的时候,硬件厂商大踏步的更新产品,当产品不在单一、花样翻新、定位不同的产品层出不穷的时候,日常必需品和非日常必需品之间的差异让我们感到不适应,同样是追新速读让我们感到无法平衡。
★ 关于主板的十宗“最”
第一“最”:推广厂商最多的小主板
第二“最”:供电最夸张主板居然采用16相供电?
第三“最”:超频能力最强的主板
第四“最”:外形、配置最奢华的主板
第五“最”:价格最便宜的P45主板
第六“最”:世界上最小的780G主板
第七“最”:注定今年人气最旺的主板
第八“最”:让显卡停止转动的主板
第九“最”:最惹争议的主板供电标准
第十“最”:革LGA775命的主板
一线厂商全部追捧 2008年最受关注的小主板
以往我们报道过了很多“最小”规格的主板,毕竟没有大量的厂商推广,显得稍微孤单一些。而Intel推出了ATOM之后,推广超小主板,已经成为了各个厂商的共识,华硕、技嘉、微星、ECS都相继推出了自己品牌的ATOM主板。
网友口碑
正方口碑:ATOM节能、应用广泛
反方口碑:性能太差、不能播放高清
2008年6月28日,POP网为全国网友带来了全国第一片市售版的ATOM。

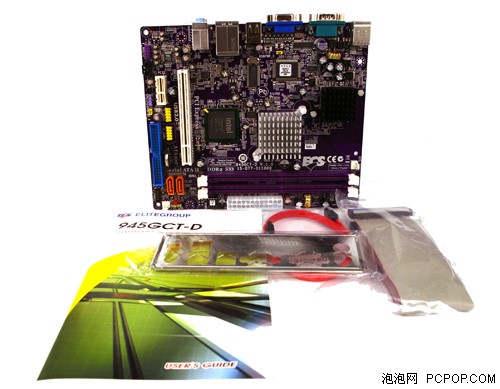

从主板的外包装看,这款主板的包装确是称的上“精雕细琢”。黑白相间的设计风格,第一眼看去充满了神秘感。从PCB的颜色上可以看到ECS专有的设计风格。
ECS制造的Mini-ITX主板,配备了Atom 230/i945GC 。此主板有个一对的DIMM(DDR2内存)插槽和一个PCI端口,没有AGP或是PCI-E接口,所以排除了使用任何独立显卡。比较有趣的是芯片组(消耗22W)采用了被动散热设计,而CPU更是是简单的铝散热片来应对。可见ATOM的功耗如此之低,令芯片组汗颜。

黑色的铝制散热片下就是Silverthorne N230处理器
这款采用Mini-DTX设计,尺寸为200x170mm的主板,拿到手里感觉和手掌大小相似,黑色的铝制散热片下就是Silverthorne N230处理器。看到这样的设计,相信您对这款处理器的散热的确是“客观”。
满足日常需求 ATOM主板运行Vista没问题

两条紫色的DIMM内存插槽设计
主板支持DDR2 533/400 DDR SDRAM的内存规格,主板所能支持的最大内存容量仅为2GB。不过对于仅仅是上网机的配置来说,这样的设计还是可以接受的。
看到主板的扩展部分设计,简直可以用“紧凑”来形容,但对于这样规格的主板来说,主板提供一个PCI-E x1插槽和一个PCI插槽的确是可以满足日常需求。由于采用ICH7南桥,主板的存储部分除了支持SATA接口外,还提供IDE接口设计。

主板的I/O接口设计上,还提供PS/2鼠标键盘设计,提供4个USB接口。一个RJ45网卡接口和虽说除了D-SUB视频接口外,音频和COM接口对比高端主板稍显鸡肋,但这样的设计 已经可以满足日常用户的需求了。

在随即的附件上,我们并没有看到丰富的附件支持。但对于这款ATOM主板来说,这些附件基本可以满足基本需求。
奇思妙想?主板到底需不需要16相供电
2007年的主板流行造型奇特的热管、全新风格的包装、奇思妙想的特色技术,时间到了2008年,时间将所有的代表小众奢侈的技术,统统糅合变成了一个个的大众可以接受的设计。
主板供电究竟可以做到多夸张呢?2008年华硕给我们带来了16相,因此争议不断。
网友口碑
正方口碑:鼓励创新设计、期待更多方面的技术突破
反方口碑:值得吗?有意义吗?太夸张了
P45究竟改变了什么呢?让我先从P5Q3 Deluxe主板说起。
依旧是华硕经典的黑色PCB风格,依旧是Deluxe系列的独特设计风格。这款基于Intel P45+ICH10R芯片组搭配的主板,支持LGA775封装的英特尔酷睿2处理器,也支持英特尔新一代45纳米多核处理器。华硕这款主板还不惜成本地采用了六层PCB版,可在一定程度上减少各元件互相干扰。

对于主板的供电设计,以往华硕总是认为八相供电设计已经可以满足了用户需要,但是这次的16相供电设计的确给人以外的惊喜。这款主板的供电设计,采用全固态日系电容材料,并采用电气性能更佳的SMT贴片封装技术,搭配富士通全固态点燃、1R0全封闭电感。
P5Q3 Deluxe主板支持DD3内存模块以1800(超频)/1600(超频)/1333/1066/800MHz的速度工作,以应付如操作系统、3D显示、多媒体或网络等应用程序的高性能需求。双通道DDR3架构不但可以让内存带宽倍增,更能增强系统的运行性能。高达17GB/s的运行带宽让你处理程序不再有瓶颈。
这款华硕主板不但搭配板载“操作系统”,在PCI的插槽设计上,还提供了三条PCI-E x16插槽、两条普通的PCI插槽和两条PCI-E x1插槽。这样的设计在以知的P45的设计上还是不多见的。

多达8个SATA接口设计和外置开关机按键
不用在为组RAID而发愁了,除了传统的IDE接口外,华硕在这款主板上提供了多达8个SATA接口设计。值得注意的是,以外Deluxe版本的主板很少有玩家元素的外置开关机按钮,而这次将板载灯取而代之的是外置开关机按键。
依旧是取消了传统的PS/2鼠标接口,I/O面板上很明显的出现一个IEEE-1394 FireWire与1个External SATA接埠,两旁则是Gigabit网络与USB 2.0接口。再往两侧看去,两个数字与六个模拟接头可完整利用Analog Device (ADI) 的AD1988B高分辨率、多音源 (multi-streaming) 音讯编码/译码。
网友口碑
正方口碑:太强悍了、映泰就等于超频
反方口碑:除了超频就没别的了吗?玩家的归属

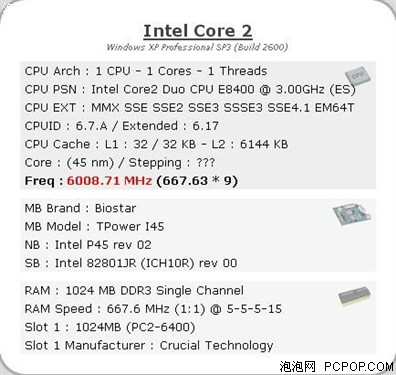

随着新的4系列主板上市,又一轮超频世界纪录成为了新芯片组追逐的对象。一位来自比利时名叫Pt1t的超频玩家在映泰P45主板的平台上将目前Intel 45nm的E8400的主频超到了6008.71MHz,同时从国际Xtreme Overclocking网得知:映泰P45通过采用降倍频的方式将外频超到了675 MHz频率。

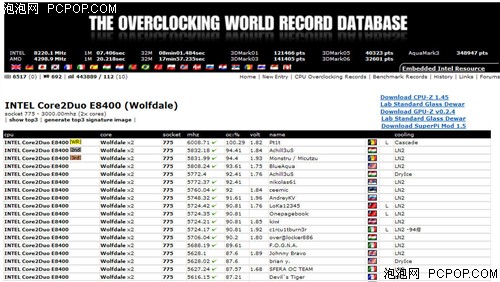

从网站超频世界纪录数据库中,目前E8400的超频成绩分别是世界冠军映泰TPower I45的6008.71 MHz、亚军DFI LP UT P35的5832.18 MHz和季军华硕Commando 的5808.24 MHz。,E8400的原始主频为3G,而本次TPower I45超频居然达到6G,超频100%,是目前唯一超频幅度达到100%的主板,同时在目前45nm所有E8XXX平台超频成绩上映泰TPower I45也是唯一一款超主频100%的产品。
网友口碑
正方口碑:完美、超频玩家的极品万物
反方口碑:太贵了、太奢侈了
华硕的玩家国度一直以来以超频性能优异受到超频玩家的关注,近日华硕又推出一款采用X48芯片的玩家国度主板。主板搭配了豪华的散热片和热管,芯片的散热更是采用了水冷设计。这款玩家国度X48上市的价格高达3888元,在目前市场上可以说是最贵的一款主板了。主板型号为RAMPAGE EXTREME。

华硕X48玩家国度上市

主板全貌
这款X48主板基于Intel X48+ICH9R芯片组设计,支援Intel LGA775插槽处理器,Intel Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium E/Pentium D/Pentium 4/Celeron系列处理器,支援1600/1333/1066/800MHz前端总线。

供电模块和内存插槽
供电系统方面,主板提供豪华的16相供电设计,搭配了全封闭电感并加上了纯铜散热片,能迅速的将热量散失。内存扩展方面,主板提供了4个内存插槽,支持DDR3 1066/800/667内存模式,最高支持8GB容量。

硬盘接口和扩展插槽
硬盘接口方面,主板提供了8个SATA接口和1个IDE接口,支持RAID 0, 1, 5, 10模式 。扩展插槽方面,主板提供了2个PCI插槽,主板还提供了2个PCI-E x16显卡插槽。
背板接口采用了独立声卡的设计,提供了1394接口和ESATA接口。为了方便玩家清空BOIS还将跳线按钮设计在了背板上。作为一款高端主板,双千兆网卡的设计是不能少的。喜欢超频的玩家可不要错过这款主板啊。
华硕 RAMPAGE EXTREME
[参考价格] 3888元
[报价查询] 主板产品报价 华硕主板产品报价
成功也能Ctrl+V 最低价P45主板再次来袭
网友口碑
正方口碑:太好了,又把价格拉下来了、还能再降吗?
反方口碑:又见杀价、主板卖相不好
从2008年8月20日中午1时16分,中国第一片黑潮系列P45抵达泡泡网评测室后。泡泡网主板频道开始对这中国仅有的几片样品进行测试。作为价格低于599元的P45主板来说,在P45发布不足4个月的时候,价格从1千多元直落至599。
★ 黑潮P45主板规格速读
·依旧延续了黑潮系列的设计风格
·主板采用Intel P45+ICH10芯片搭配
·FSB 1600/1333MHz
·主板支持DDR2 800内存规格,最高容量达16GB
·主板支持PCI-E x16插槽
继黑潮P35主板之后 黑潮家族又添低价P45
假如说499元的P35黑潮主板,在历经英特尔3系列发布后5个月就迅速降价的话,那么599元的P45黑潮推出,意味着千元P45主板再一次被拉下了价格的高位。

黑潮P45主板全貌
这款黑潮P45主板,设计上延续了黑色PCB板的设计风格,主板采用P45+ICH10的南北桥组合,支持LGA775规格的Intel Core2 Extreme/Core 2 Quad/Core 2 Duo/ Pentium dual-core / Celeron dual-core系列处理器,最高支持1600MHz/1333MHz前端总线。
这款主板在供电部分的设计上,采用了全日系超长寿命固态电容,确保了主板的稳定性,四相供电设计,配备了全固态电容以及全封闭的电感,保证了CPU供电的稳定以及适度的超频能力。
黑红相间的DIMM内存插槽,依旧是延续黑潮系列的风格,主板提供4个DIMM内存插槽,支持双通道DDR2 800/667内存,容量上最高支持到16GB。
从上述规格发现,黑潮P45主板依旧是延续了黑潮P35主板的设计风格,这样的设计有利于控制成本,将产品的价格拉低,适合广大普通用户的需要。

依旧是熟悉的黑潮风格的PCI扩展设计
黑潮P45主板的扩展部分设计上,依旧提供了2条PCI-E x16显卡插槽为。除此之外,还另外提供了2条PCI-E x1插槽和2条PCI插槽,扩展设计可以满足一半用户的日常扩展需求。

黑潮P45主板的I/O接口设计
黑潮P45主板配备了4个USB端口,板载千兆网络接口和7.1声道音音频输出,传统的PS/2鼠标检票接口能够满足大部分消费者的日常需求。另外还配备了同轴接口。
AMG780G主板家族也能占据世界最小名额
网友口碑
正方口碑:HTPC终于又可以缩小尺寸了
反方口碑:扩展性被限制了
究竟这款号称全球最小的780G到底有多小,只有比较才可以看出,为此我们选择了市场上常见的两种780G规格产品,进行了实图比较,相信大家可以一目了然。
相比传统的市面常见780G产品,这款全球最小780G拥有绝对傲人的身段,最适用于组建当下最流行的HTPC客厅电脑,它可以令整机体积缩小到极致。
杰微MiniX-780G外包装十分精美,一改往日主板包装的沉闷,给人以奢华的感觉,犹如一件精致的艺术品。主板采用了杰微惯用的深蓝色PCB底板,采用了大量固态电容,做工较为扎实。因为主板板型相当小的关系,我们可以看到主板的布局非常紧凑,所有零件都非常紧密地挨在一起。


杰微MINI-780G-SP128MB几乎包含了780G的所有功能,采用主流的RS780+SB700芯片组,采用仅有17 cm x17cm的mini-ITX的板型。芯片组支持HT3.0、全线AM2和AM2+处理器,其整合的GPU加入了UVD高清解码引擎,可以对H.264、VC-1编码的高清视频进行硬件解码,而且显示核心还内建7.1声道音效芯片,配合HDMI接口可以将完整的将音画高清数字信号输出。为了提高3D性能,特别还板载了一颗三星128MB SidePort显存,对于显示性能的提升高达46%,效果十分明显。
世界最小Mini-780G主板规格解析
杰微MINIX-780G-SP128MB处理器供电部分采用标准三相供电设计,虽然是一款MiNi型的整合主板,但是主板依然采用了全固态红宝石电容+磁闭电感+两进一出MOS做为供电基础,如此的下血本是为了保证了供电系统能够为CPU提供最纯净稳定的电流供应。

不光如此,就连时常被各大厂商忽略的内存供电体系也及其完善,完整的供电设计,为内存的稳定工作打下坚实基础。

杰微MINIX-780G-SP128MB虽然超袖珍,但是依然提供一条PCIE x8显卡插槽方便用户日后升级,而且通过它可以实现780G特有的Hybrid CrossFire交火技术。提供了4个SATA接口与一个IDE接口,虽然主板很小,但通过强大的SB700南桥提供了对于RAID0,1,0+1等多种阵列模式的支持。
大小对比 见证世界最小的Mini-780G主板
千兆网卡,8声道芯片,128MB板载显存一应具全,正所谓麻雀虽小五脏俱全!

如此精巧的PCB上能高密度的集成如此多的功能,我们不得不佩服杰微设计实力竟如此鬼斧神工!

杰微MINI-780G-SP128MB提供了24+4PIN的供电输入,这在超迷你主板上十分少见,此外丰富的接口也是一大亮点包括:HDMI、DVI、VGA、6xUSB、Esata接口、光纤/同轴输入、7.1声道音频等,完全满足现代家庭用户的各种接驳需求。
网友口碑
正方口碑:规格在一次突破、790GX没得说
反方口碑:CPU太弱了、790GX好板子没好U
● 带有奢侈品光泽:三大基因组合造就790GX
AMD 790GX芯片组集成了名为“Radeon HD 3300”的图形核心,源于RV610核心,支持DX10,拥有40个流处理器,核心频率700MHz,性能比现有的780G Radeon HD 3200更进一步。
★790GX集成HD3300比780G的核心频率没有变,但790GX位宽翻倍;
★790GX支持双GPU+IGP的Hybrid CrossFireX和双x8的CrossFireX技术;
★790GX搭配SB750南桥,使得整合主板迎来了强悍的超频性能;

AMD790GX芯片组规格
790GX Radeon HD 3300继续支持64-bit板载显存,也支持和Radeon HD 3400/2400系列独立显卡组成Hybrid CrossFireX混合交火系统,既有助于提升性能,也有利于降低系统功耗。
● 790GX:给整合主板带来了双卡互联技术
虽然PCI-E通道和780G一样还是22条,但790GX支持拆分为两个PCI-E 2.0 x8通道,从而让用户使用两块独立显卡组成CrossFireX系统,可大幅提高系统性能。

790GX第一次给整合主板带来了双卡互联技术。虽然PCI-E通道和780G一样还是22条,但790GX支持拆分为两个PCI-E 2.0 x8通道,从而让用户使用两块独立显卡组成CrossFireX系统,可大幅提高系统性能。
从上面的规格图可以看出,AMD 790GX平台的结构。AMD 790GX芯片组(北桥)通过超传输3.0与AM2+插槽相连,AMD SB750(南桥)通过A-Link Express II与AMD 790GX芯片组相连。
网友口碑
正方口碑:这样的设计很不错
反方口碑:价格太高了
目前已经有多款780a SLI主板正式发布,但据我们了解到的情况,真正能够开启Hybrid Power这项诱人技术的主板还只有华硕M3N-HT Deluxe,其他主板可能设计不够完善或者存在BUG而无法开启。
启用Hybrid Power的Save Power模式之后,很快我们就可以发现显卡风扇转速慢了下来,直到彻底停转为止,那么此时显卡是否还会消耗电能呢?首先我们通过功耗测试加以说明。
● 功耗测试方法:
我们的功耗测试方法就是直接统计整套平台的总功耗,既简单、又直观。测试仪器为Seasonic的Power Monitor,它通过实时监控输入电源的电压和电流计算出当前的功率,这样得到的数值就是包括CPU、主板、内存、硬盘、显卡、电源以及线路损耗在内的主机总功率(不包括显示器)。
● 功耗测试模式:
9800GTX单卡模式:在780a SLI主板BIOS中禁用集成显卡并关闭Hybrid SLI技术,只使用9800GTX单卡;
Hybrid Power性能模式:启用集成显卡并打开Hybrid SLI技术,系统中设定为Boost Performance模式,此时9800GTX和780a SLI显卡同时工作;
Hybrid Power节能模式:启用集成显卡并打开Hybrid SLI技术,系统中设定为Save Power模式,此时9800GTX被关闭,780a SLI单独工作;
780a SLI不插显卡:拔掉9800GTX,看对系统总功耗有无影响。
● 不同使用情况下的功耗对比:

大家可以很清楚的看到,一块9800GTX在待机模式下就要平白无故的消耗掉162-112=50W的功率!通过Hybrid Power技术关闭9800GTX,其效果和拔掉9800GTX几乎完全相同,Hybrid Power的确名不虚传,显卡功耗直接被降为零!50W的功率看似不多,但要占据主机总功率的30%之多!


再来看看播放高清视频时的功率,此时9800GTX要参与硬件解码,功率上升到了185-123=62W。让9800GTX来进行视频解码简直是大材小用,780a SLI集成显卡就能达到完全相同的效果,何必要大动干戈呢?

用PCMarkVantage模拟了日常多任务操作时的情景,此时显卡并未全速运转,只是进行一些必要的输出运算,Hybrid Power技术可以在基本不损失性能的情况下将功耗降低40W。

最后同时跑3个HDR小球代表3D满负荷模式,此时780a SLI的性能和9800GTX无法相提并论,测试结果的实际意义不大,只能用来分析9800GTX的实际功率,看来3D模式下的功率应该在100W左右。
通过我们的实际测试来看,Hybrid Power技术的确如同传闻中的那般神奇,开启节能模式后独立显卡被彻底关闭,功耗大幅下降。一块9800GTX的系统就要节约50-60W的功率,那么更高端的9800GX2或者多路SLI系统的节能效果就更加可观了!
当然节能模式仅限于非游戏状态下,最新的游戏大作需要强力显卡的支持,我们必须打开显卡才能感受逼真的画质和流畅的速度,此时显卡消耗电脑是理所应当的。而非游戏模式平白无故消耗电能就是一种浪费,逼近您不可能时时刻刻都在玩游戏吧。
网友口碑
正方口碑:自己没有是不是很落伍啊?
反方口碑:意义不大

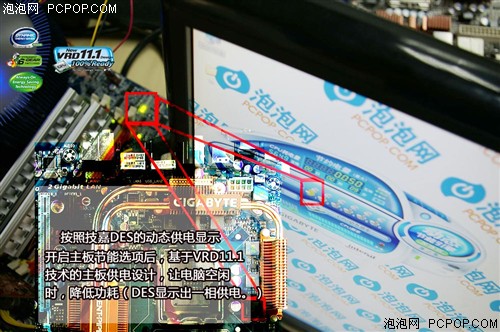

谈到主板节能技术的厂家,首推台系品牌。在较早推出节能技术的厂商中,技嘉的DES技术一直都是遵循Intel的标准。在第一版、第二版(加强版)之后,技嘉又推出了基于VRD 11.1标准的DES版本,它能让主板在空闲的情况下进行一相供电。

● VRD11.1供电标准
VRD11.1供电标准,是新针对处理器所定义的电压规范,且特别针对Intel 45奈米处理器供电模块做出改良,允许处理处于空度负载或轻度负载状态下,可以关闭部分供电回路相位数以达成切换动作,同时对核心工作频率进行调节,以达到其于轻度负载状态下的节电效果。

Intel关于VRD 11.1的部分供电线路设计
目前仅对45nm的E0步进处理器支持
此外、VRD11.1供电标准也是PSI (Power Status Indicator; 电源状态侦测)节能技术的必需条件之一,而支持PSI节能设计的处理器仅有Intel 45奈米E0制程与未来产制的处理器。

必须打开C2/C2E和C4/C4E选项才能对节能做更好的支持
这就意味着,支持VRD11.1供电标准,主板才能实现1相供电设计,既然支持VRD11.1标准,在BIOS上也需要做出相应的设计。
作为VRD11.1来说,从主板厂商的角度可以看出,升级支持这个供电标准,可以为芯片提供更多的CPU支持。从用户的角度看,VRD11.1的主板可以满足“追新一族”的需求。而对于普通消费者来说,VRD11.1是一种“福利”,购买到了可以满足新CPU的性能发挥,没有买到,目前的CPU还是可以很好的支持。
有则喜之,没有也不必遗憾。
网友口碑
正方口碑:终于见到Intel有大举动了
反方口碑:高端无视
LGA1366+X58性能 比上代架构提升30%
据台湾主板业者指出,Intel公布最新Nehalem微架构产品规划,第四季末将推出三款Bloomfield四核心处理器,核心频率介乎2.66~3.2GHz。新一代Nehalem微架构放弃了旧有FSB,改用全新Quick Path Interconnect架构,因此并不兼容于旧有平台,采用全新Socket LGA1366,将配搭新一代X58芯片组,预期效能将比同上代Penryn微架构提升15~30%。
·采用LGA 1366接口,封装面积更大
·支持8八线程四核心处理器
·采用3通道内存设计,提供更高带宽
·8MB的共享缓存
·提供更多PCI-E 2.0通道(2X16和4X8的方案)
·更多的SEE4
X58北桥芯片还是采用65nm工艺制造,因此核心(DIE)面积很大,而且据微星透露明显要比现在任何芯片组都热得多,主要原因是它要通过高速QPI总线和处理器进行通信。X58可提供36条PCI-E 2.0信道,所以可支持双x16模式的CrossFire/SLI,还剩下四条信道,既可以用于第三条PCI-E x16插槽,也可以用于几条PCI-E x1插槽。
当X58以变革者和高性能作为代表出现的时候,接口和性能的提升仅仅是表象,因为随之而来的是Intel更大规模的行业布局。支持3路DDR3内存规格、支持最新接口的CPU、通过桥接芯片技术支持SLI、最新的Intel处理器+X58获取什么样的性能?一切还要等它到来才能见分晓。
