挑战权威 8款最牛42英寸液晶完全横评

    本次的横评在视觉方面主要根据SJ/T 11344-2006标准测试了亮度、对比度、亮度均匀性、可视角度、色度与视角的关系和色域覆盖率，下面我们就来详细看一下以上这些项目的测量方法，和计算方法，这里的测量方法可能和目前工厂中所采用的方法不尽相同，但是我们只是要求在一个比较统一的环境下面来测试不同的产品，得到不同的数据值，所以可能测出的数据与标明的数据上有些出入。

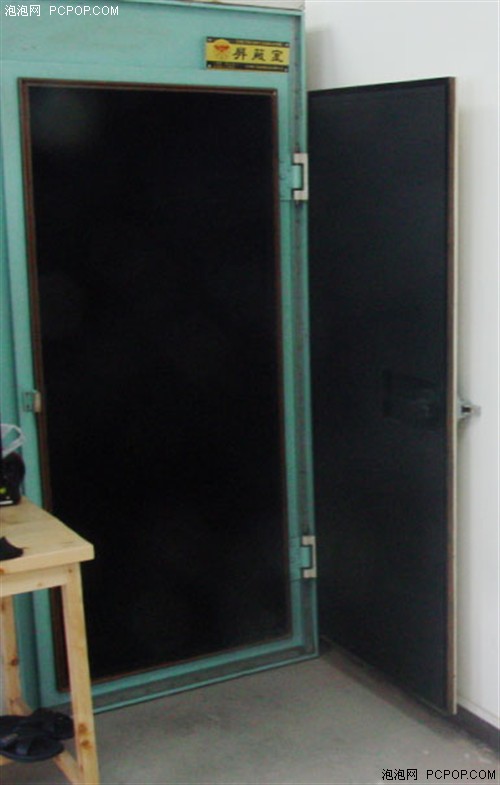

大部分的测试都是在这个屏蔽屋里完成的

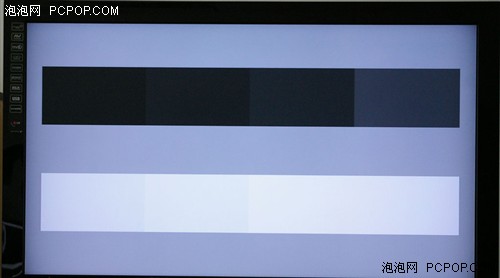

    在测试前，我们先将八度灰阶通过HDMI接口，输出到各液晶电视上面，然后调整亮度和对比度，使八度灰阶刚好处于临界值时，进行下面的测试。

    首先我们来看亮度，首先将全白场信号输入到电视中，测量屏幕中心的亮度值此时得到有用平均亮度。

图1

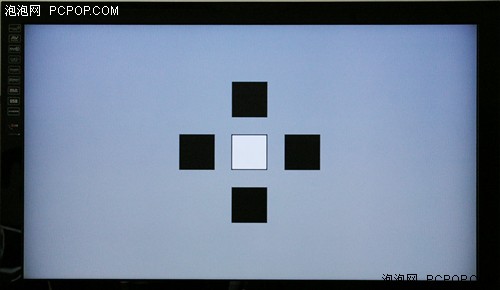

   对比度的测试方法为，首先将亮度黑白窗口信号输入电视，分别测量图1中的亮度值L0、L1、L2、L3、和L4。用下面的公式计算出对比度Cr。

    Cr=L0/Lbw  其中Lbw为L1、L2、L3、L4的平均值。

    亮度均匀性的测试方法为：将全白场信号输入到电视，用图2中所规定的P0~P8各个点上的亮度值分别为L0~L8；用下面的公式计算个点的亮度值与中心亮度计的比值。

图2：选取8点时的示意图

    Pi=Li/L8×100%  其中i——（0……8）点中的任意一个点数。

    边角的平均值：（L5+L6+L7+L8）/4×100%

    测量色域的覆盖率要测量基色色度坐标，测试方法为分别将全红场、全绿场、全蓝场测试信号输入到电视，测试中心点的色度坐标（u',v'），测试结果用色度坐标表示。

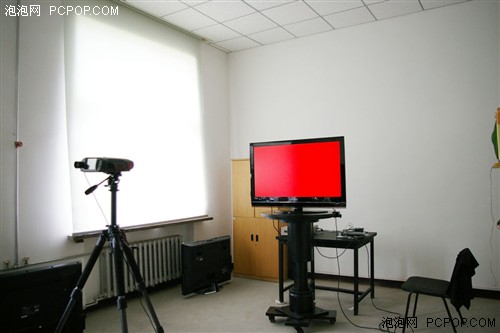

    可视角度的测试方法是：将全白场信号输入到电视，测量中心点的亮度情况，记录数值，然后将电视在转台上进行左右旋转，并随时测量数值，在亮度数值变为中心点的1/3时，记录角度数，左右角度测量方法相同。

    色度不均匀性测试方法：测试图一中0-8点用色度测量其色度坐标（u',v'）,表示为（u'0,v'0）~(u'8,v'8),用下面公式计算这些点的色度差：△u'=u'i-u'0  △v'=v'i-v'o   色度不均匀性为

    色域覆盖率测试方法：将全红场、绿场和蓝场信号分别输入到电视，对比度和亮度调到规定位置。用色度计在S0位置上一次测量P0点的均匀色度坐标（u'_R，v'_R）、（u'_G，v'_G）、（u'_B，v'_B）。按下面公式计算色域的面积除以0.1952，乘以100%得到色域覆盖率的百分数Gp。

    Gp=100（1/0.1952）{色域面积}

    色域面积=1/2{（u'_R-u'_B）（v'_G-v'_B）-（u'_G-u'_B）（v'_R-v'_B）}
