WIFI+DDR2/DDR3+FSB1600 华擎P43测试
本文导航当华擎一改在中低端市场默默耕耘的姿态，开始冲击中高端市场的时候，人们都惊呼这个曾经充满奇思妙想的品牌，又将导演出什么稀奇古怪的新设计出来。4系列的推出，让我们看到了P43与P45这两兄弟的身影，作为主板中的“Twins”，售价仅为699元的P43究竟能带给我们什么呢？
★ P43R1600Twins-WiFi主板规格速读
·P43+ICH10R芯片组搭配，以及支持全系列LGA775处理器；
·支持DDR2-1066/DDR3-1333，最大支持DDR3 4GB/DDR2 8GB双通道；
·供电部分日系Nichicon的LF固态电容搭配封闭电感，每相搭配4颗MOS；
·配备一根PCI-E 2.0 x16插槽，3条PCI-E x1以及3条PCI插槽；
·附赠华擎WiFi-802.11g模块和天线（可AP模式或站点模式无线网卡）；

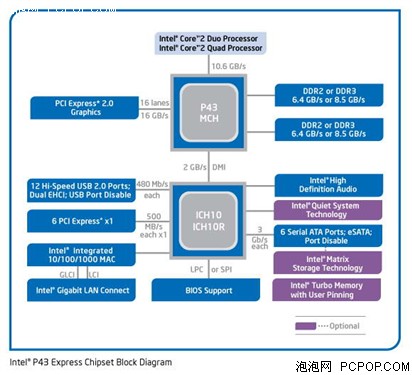

英特尔估计的南北桥设计 延续到4系列
Intel的全系列主板芯片组都是采用传统的南北桥架构设计，这款P43依然毫不例外。虽然P43与P35并没有特别明显的更新，但合适的价位以及主板厂商用心的设计，还是可以为购买加分的。
作为英特尔第一款能够支持PCI-E 2.0规范的主板芯片组产品，P45的诞生为用户提供了新的选择，能够支持2条PCI-E 2.0的显卡插槽，可以实现双x8的CrossFire-X。
面对节能的大环境，英特尔通过在P45北桥芯片上采用的Hlod the Power技术，用户可以让CrossFire系统中的一张显卡在2D应用环境下进入休眠状态，从而实现节能的效果。

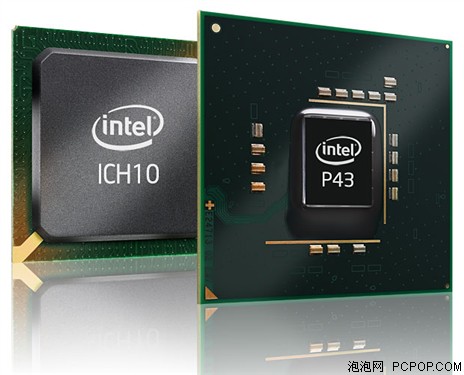

● 新瓶子里面的ICH10
新一代的ICH10系列南桥芯片，与ICH9系列南桥芯片相比，ICH10系列南桥芯片在面积上并没有任何变化，同样是31mm×31mm，采用了椭圆形的接触点式设计，这样的设计为的是可以有效地降低芯片的信号传输干扰。
在PCI-E性能方面，ICH10系列南桥芯片依然维持6组PCI-E Lanes、4组PCI Bus Master和2组SPI。标准版本的ICH10南桥芯片组将和高端的版本维持在相同的6组SATA接口的水平，并且可以支持eSATA接口。为此英特尔在标准版本的ICH10南桥芯片上加入了硬件支持AHCI的功能。
P43提供了对1333MHz前端总线的支持，以及同时对DDR2-1066/DDR3-1066内存规范的支持。而这款华擎 P43R1600Twins-WiFi;主板能够支持DDR3-1333内存规范纯属华擎工程师的杰作。

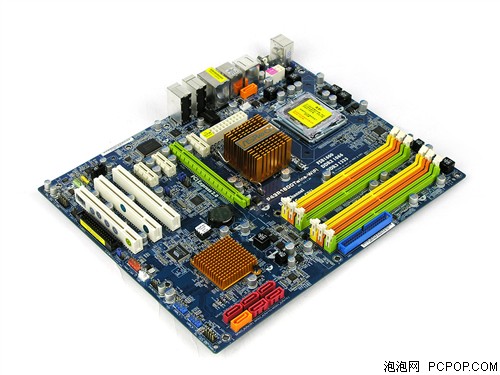

P43R1600Twins-WiFi主板全貌
华擎P43wins1600主板采用Intel P43 + ICH10芯片组，提供了最高1600MHz的前端总线，可支持最新的Intel Penryn四核Yorkfield和双核Wolfdale处理器。高品质电容及封闭式电感设计保证并增强了处理器超频的安全与稳定性。

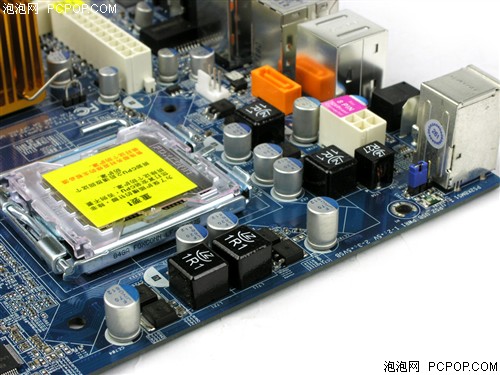

主板的供电发部分设计
供电部分，华擎P43R1600Twins-WiFi主板采用供电部分，采用日系Nichicon的LF固态电容搭配封闭电感，每相搭配4颗MOS，主芯片供电和南桥供电部分可以看到精致的供电细节，这样的设计保证处理器超频的安全与稳定性。

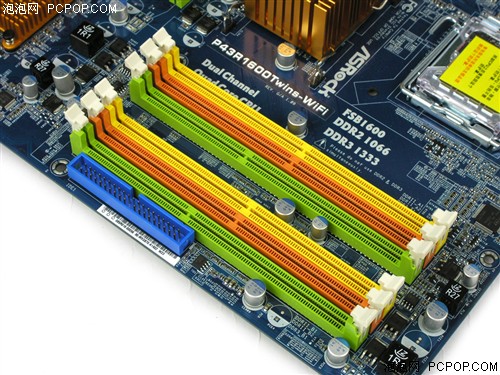

内存部分设计
虽然这款主板P43R1600Twins-WiFi主板定位中低端，但做工绝对不差。除了在CPU供电设计提供了4相供电以外，连内存供电设计也有2相。这样的设计看得出华擎的用心。

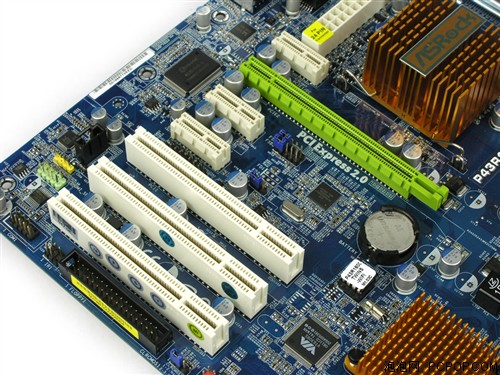

扩展插槽方面华擎P43也非常齐全，提供了一条完整的PCI-E 2.0 x16插槽，由MCH北桥提供带宽支持，可满足现今任何单卡的带宽需求。此外还提供了3条PCI-E x1插槽和PCI插槽，这些受ICH10R南桥控制

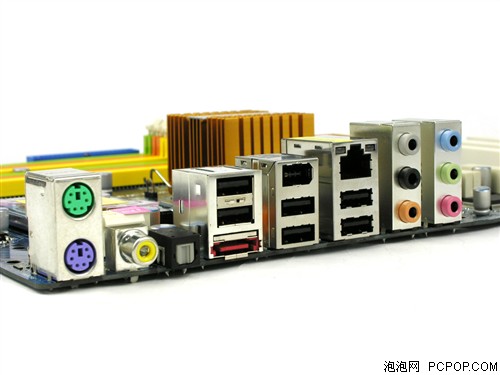

主板的I/O接口部分设计
I/O接口部分，P43R1600Twins-WiFi;主板提供了传统的PS/2键鼠接口以及6组USB接口，板载了千兆网卡接口和7.1声道HD音频输出接口，还提供了同轴/光纤音频接口，另外主板还提供了一个E-SATA接口和一个1394接口。
华擎 P43R1600Twins-WiFi
[参考价格] 699元
[联系方式] 北京八方在线科技有限公司(010-82538386)
[报价查询] 主板产品报价 华擎主板产品报价
主板芯片亮点分析 WIFI最为瞩目

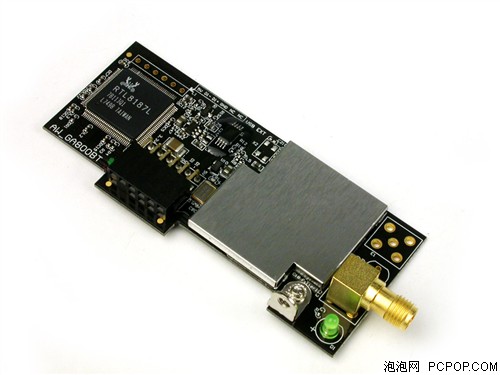

介绍完了具体的规格后，这款主板在细节上还有一些独特的亮点，值得我们去分解。例如P43R1600Twins-WiFi的无线功能由一个子卡实现，无线网络芯片是来自Realtek的RTL8187，附送一个天线，用来加强信号的接收。
●板载芯片介绍

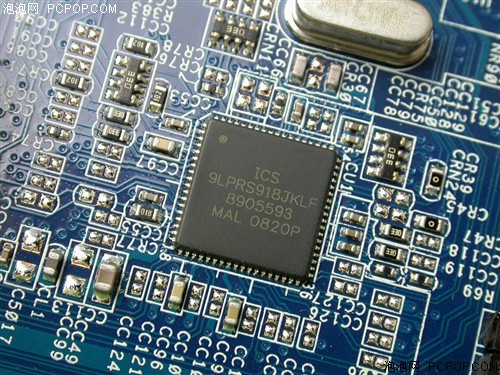

ICS时钟发生器
ICS是最常见的时钟发生器品牌，它负责激发处理器、北桥的原始频率。随着4系列产品的大量上市，很多主板都增加ICS的设计，超频成为了突出自己用心设计的一个共同的“特点”。

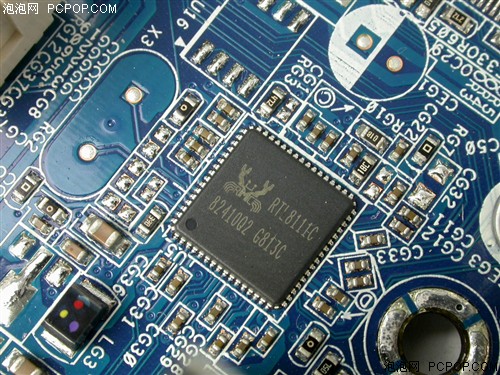

这款主板提供的IEEE1394a控制芯片可提供两个火线端口，为了控制成本，我们看到主板只是提供了一个火线端口。RTL8111C是Realtek基于PCI-E总线的千兆网络芯片，传输效率和响应时间都较以往的PCI网卡有所改善。ALC890是Realtek顶级HDAudio芯片，如此多的用心之处，可以看的出华擎工程师的强悍之处。

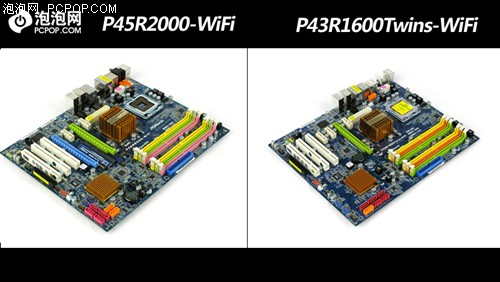

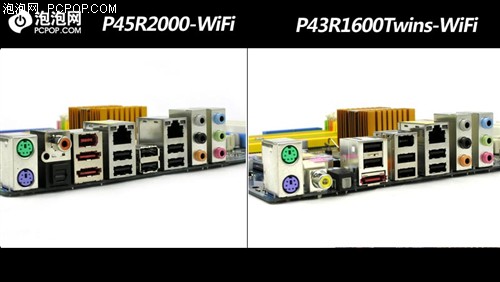

大家来找茬 P45与P43主板规格对比
从外形上看，两款主板除了芯片组、个别设计以及配色的差别外，整体的设计风格是一致的。

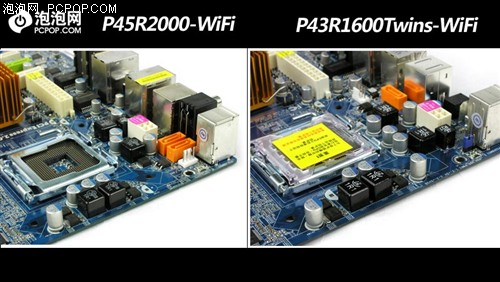

一样的外观设计，一样的供电模组设计，在细节上仅仅是全封闭电感的区别吗？并不是这样，在供电的走线以及MOS的搭配上，区别明显。

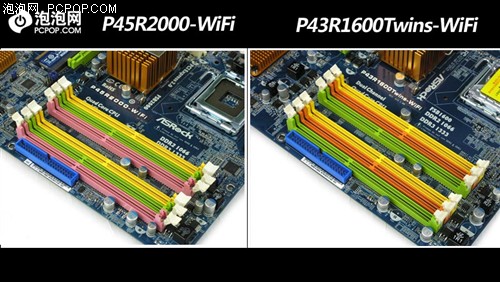

都是双内存规格设计，同样的内存供电设计，同样的内存供电模组设计，不一样的仅仅是P45的DDR2/DDR3的内存频率被OC过。

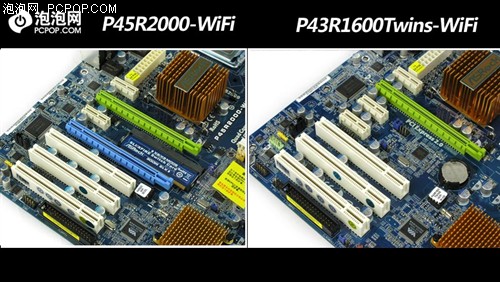

在扩展部分上，PCI扩展插槽已经可以满足用户的日常安排，而PCI-E (2.0)x16插槽以及双卡的使用，是两款主板在PCI扩展部分上最大的区别之一。
假如说你喜欢P45规格上更加超前，搭配接口相对丰富的话，哪么P43则给出了一个实用性的解决方案。
测试我们处理器的选择上使用了Intel Core 2 Extreme X6800
处理器，内存选用了双通道芝奇 4X1GB DDR2-800内存。所有的测试都是在高配置环境下进行的，以测试主板的稳定性。
硬件系统配置 | |
Intel Core 2 Extreme X6800 | |
内 存 | 芝奇 4X1GB DDR2-800 |
华硕 沉默武者 二代 X2 | |
硬 盘 | 西数 WD740 X2 74GB , 10000RPM, 8MBCache,SATA/300 |
DVD-ROM | 三星SAMSUNG TS-H352 |
主 板 | 华擎 P43R1600Twins-WiFi |
显 卡 | |
电 源 | Tt 650W |
软件系统配置 | |
Windows vista Ulimate SP1 | |
DirectX版本号 | DX10.0 |
测试项目 | |
PCMARK 06 | |
3DMARK Vantage | |
SUPER PI | |
CineBench R10 | |
测试采用Microsoft中文操作系统，目前采用主流的Windowsvista SP1中文版32位版本。测试前将性能选项调整至最佳性能状态，关闭系统还原、各种错误警告及安全中心提示方式。
理论性能测试 | ||||
SuperPI (单位：秒) | 17.815 | |||
基准性能测试 | ||||
3DMark 06 | 3DMark SCORE | 4756 | ||
PCMark Vantage | PCMark SCORE | 4427 | ||
CineBench R10 | Multiprocessor | 5627 | ||
游戏性能测试 | ||||
HL2 | 1280X1024 | 136.21 | ||
雷神之锤 | 1280X1024 | 98.6 | ||
英雄连 | 1280X1024 | 47.6 | ||
从上面的测试数据上看，对于这些数字成绩无法说明这款主板的优秀，只能说明这款主板在基础芯片组的选择上，和其它品牌主板没有什么区别，而在规格对比中，我们可以看出，华擎的用心之处在于P45与P43之间的规格并没有落差特别大的改变。
也就是说在选择统一芯片组的产品时，对比其高端产品，在规格、用料、产品的配置更加贴近的产品中，华擎的P43主板优势相对较为明显。在单一显卡的支持上，芯片组相同的情况下，处理器和内存的执行效率上的差距也不明显。因此用料、规格、和产品价格应该是我们较为关注的地方。
