低端新军：55nm GF9500GT全规格一览

    目前NVIDIA和AMD在中高端显卡领域激战正酣，而低端方面一时间显得非常平静，当然这不过是暴风雨之前的征兆而已。据TomsHareware台湾站报道，NVIDIA计划在7月29日发布针对入门级桌面市场的新卡GeForce 9500 GT，对手是AMD的Radeon HD 3650。

    事实上，9500 GT此前已在OEM市场供货，使用的是65nm D9M核心。如今NVIDIA打算将其推向零售市场，并将核心工艺改进到55nm，而这也是继GeForce 9800 GTX+之后NVIDIA的第二款55nm工艺产品。

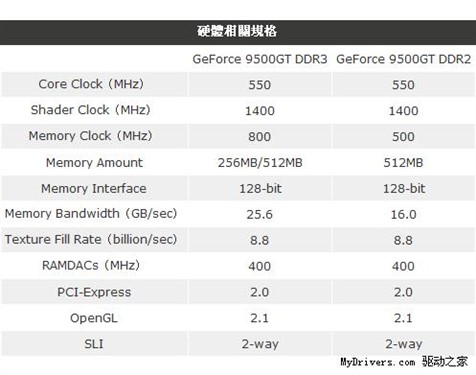

    零售版9500 GT核心频率550MHz，Shader单元频率1400MHz，显存位宽128-bit，纹理填充率8.8 Billion/s，支持DX10、SM4.0、OpenGL 2.1、PCI-E 2.0、SLI等技术。

    根据显存配置不同，9500 GT有两种型号，其一搭配256/512MB GDDR3，频率800MHz，带宽25.6GB/s，其二搭配512MB GDDR2，由八颗海力士“HY5PS121621C FP-2”颗粒组成，频率500MHz，带宽16.0GB/s。

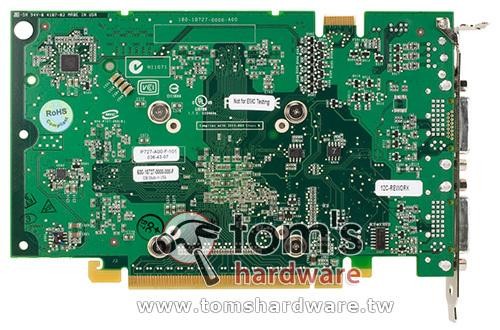

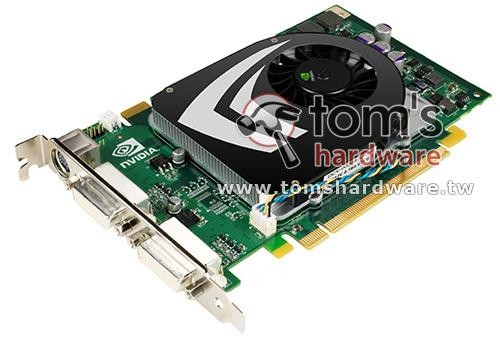

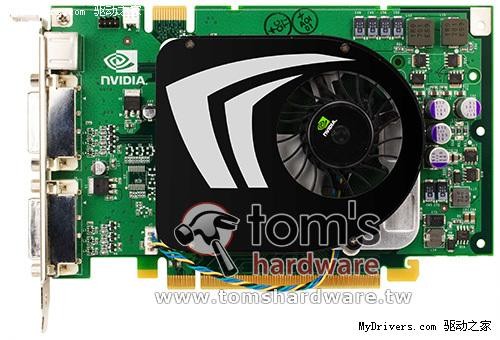

9500 GT GDDR3实物照：

    9500 GT采用三相供电设计，分为核心一相、显存两相，无需外接电源。根据NVIDIA的建议，基于该卡的系统需要额定功率350W的电源，或者12V输出18A。
