800SP怒吼！RV770核心HD4850全面评测

第四章/第三节 HD4850图秀：用料赏析

摘掉散热器的HD4850裸卡PCB

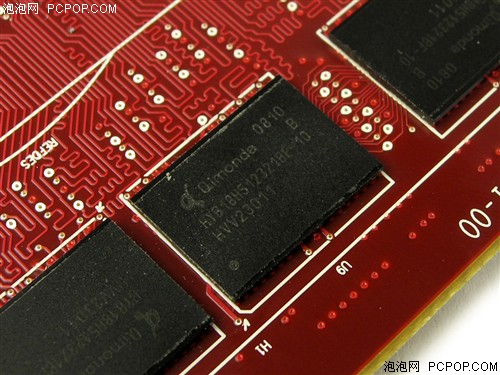

    HD4850采用了奇梦达1.0ns GDDR3显存，采用单颗16M×32显存规格，8颗共组成512MB/256bit，默认核心频率为625/1986MHz。

    供电部分采用了核心2项+显存1项的供电设计，包括数位PWM电源供应模组，电容用料虽不全是固态电容，但品质都却都有保障，另外电容上的划痕也是通过ATI Diagnostic品质检验的标志之一，品质更加有保障。

HD4850供电设计

HD3850供电设计

    和HD3850相比，HD4850的供电只是做了极细微的改进，直观点的体现就是用料更佳，HD3850最上方的线圈电感被HD4850的磁蔽电感取代，铝壳电容少了，固态电容多了，这也是为了适应更高规格核心供电的需要。
