废物再利用！看网友改装轩辕2496声卡

    废弃电脑板卡一般来说会被用户扔进垃圾桶，或者几块钱卖给收破烂的，但是有一些很具特点的产品则有其利用价值，发展相对不太快的声卡更是如此，而废弃的乐之邦轩辕2496则纯属改装佳品。

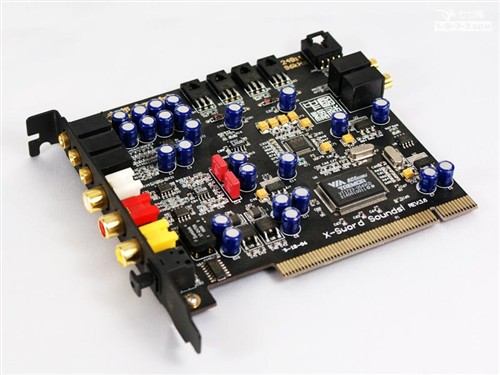

    首先，轩辕2496拥有5路高质量精密稳压电源供电，在内置型声卡中史无前例，各部分工作状态极佳。其次，轩辕2496使用了日立对管组成的甲类耳机放大器驱动能力强，电流输出大，在驱动中低阻抗耳机时有很不错的音质表现，另外，轩辕2496广泛使用了音频专用元件和高性能器件，保证了性能和稳定性，最后，轩辕2496出色的数字输出模块是解码器用户的良好选择。

    我们手里有几块报废的轩辕2496，电脑无法正常识别，抱着环保和DIY的信念，我们打起了它们的主义，很显然，无法识别的故障只跟主芯片周边电路有关，如果把主芯片去掉，我们可以利用轩辕2496的甲类耳机放大器，也可以利用轩辕2496的数字输出模块。正好这两个功能都是初级烧友所迫切需要的，耳机放大电路自不必说，任何耳机在耳机放大器上都会表现更为优越，而对于解码器用户来说，不管听音乐还是用家庭影院欣赏DVD大片，高质量的数字输出都有必要，而很多主板、声卡都没有专门的同轴、光纤数字输出功能，只提供了spdif插针。我们的改装，就是围绕这两个功能进行展开。

    第一步，我们去掉轩辕2496的主芯片，由于引脚非常密集，所以要非常小心，把所有引脚都清除干净，不能相互粘连。
    第二步，我们去掉两颗OP275运放（同样要保证引脚不相互粘连），以便下一步接线。

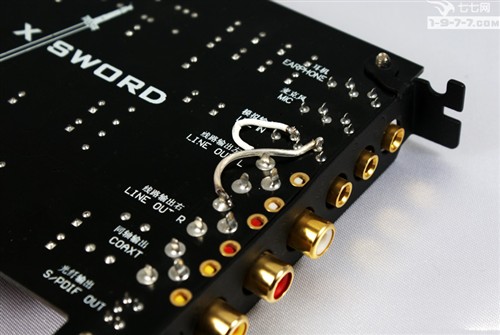

    第三步，我们用两根线连接中间原op275运放的两个引脚到红白RCA接口上，第一脚是右声道输出，接红色RCA接口上，第七脚是左声道输出，接白色RCA接口上，红白RCA接口接出的两个电阻（R93和R51）要去掉。至此，红白RCA接口则改成了耳放的RCA线路输入。

     第四步是可选的，就是把线路输入的左右声道直接连在红白RCA接口上，去掉R23、R24两颗电阻，达到把模拟输入接口改装成3.5mm耳放线路输入接口的目的，RCA线路输入和3.5mm线路输入是简单并联的，不建议同时使用，会影响音质，当然，若不需要3.5mm输入，此步骤可省略。

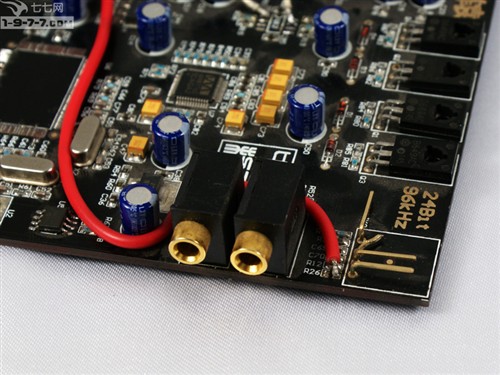

    第五步，将模拟卡上的4针辅助输入接口的塑料套取掉，并取掉R26电阻，将左边两个针脚剪掉，留右边两个引脚，靠外的做数字输入（D），靠里的是接地脚，用一根线把D接到光纤发送头后面的7404门电路芯片的第15引脚（也就是右边往下第二个引脚），从而达到将数字输入信号以高质量同轴、光纤进行输出的目的，此电路中，7404对数字信号有一个整形和缓冲驱动的作用，同轴接口上的数字变压器则进一步对信号波形进行修正，还提高了连接兼容性和可靠性。

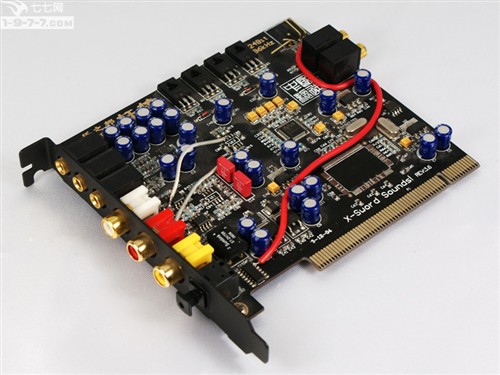

    到此，改装结束，把改好的声卡插入任一个pci插槽，不会识别任何设备，仅仅取电。我们将音源输入到红白RCA接口上，或者3.5mm的模拟输入接口上，就可以在轩辕2496的一前一后两个耳机输出接口上听到放大后的音乐，在驱动高中低阻抗各档耳机时均比随身听、板载声卡、不具备高性能耳放的声卡驱动这些耳机时有明显的改观。

    另外，我们还可以把光驱、主板集成声卡、其它声卡的插针式数字输出接口接到改装后的2针数字输入接口上，完成高质量的光纤、同轴输出功能。
