何时开始注重散热器产品！

    一直以来对于DIY玩家来说，CPU、主板、显卡等硬件都是极为关注的，然而对于散热器这部分，大多数装机用户并没有太多重视。甚至有些人考虑到CPU的质保，只用盒包提供的散热器，而不再单独购买，这是初于对DIY硬件产品的不够了解造成的误区，要知道在众多的硬件产品中，CPU是最不容易出现问题的。所谓的“质保”，也许只是JS对于封装CPU的一个幌子。

    也许有人会说，面对如今的低功耗CPU，普通玩家对于散热器已经不用太重视，本文中我们不再以散热器能够为超频降几度来一较高下，而是引入了另一种观念——静音性。

低噪音风扇市场满天飞！

    看看市场上的散热器和风扇，包装上赫然印着“16dBA、18dBA”等，这些数据其实都是参考值或者是差值，而这些数值往往都标称的非常低以此来吸引用户购买。

     所以此次我们会引入噪音测试，告诉大家散热器风扇的真正噪音是多少。

序——两平台CPU军备竞赛，CPU昨天、今天、明天……

第一章：CPU发展

          第一节：CPU之功耗论
                      第一小节：热量设计功耗（TDP）概念
                      第二小节：CPU的功耗
                      第三小节：CPU的峰值功耗
                      第四小节：整体功耗的意义

          第二节：四核来袭，你真的知道自己该用什么散热器吗？
                      问一：你现在真的双核了吗？
                      问二：认为你的CPU需要单独购买散热器吗？
                      问三：未来你更需要哪种散热器？

          第三节：传统散热技术之风冷
                     第一小节：风扇轴承介绍
                                 a.双滚珠轴承(2 Ball Bearing)
                                 b.来福轴承(Rifle Bearing)
                                 c.流体保护系统轴承(Hypro Bearing)
                                 d.液压轴承(Hydraulic Bearing)
                                 e.汽化轴承(VAPO Bearing)
                                 f.磁悬浮轴承(Magnetic Bearing)
                                 g.纳米陶瓷轴承(NANO Ceramic Bearing，NCB)
                     第二小节：看网友更换风扇轴承

           第四节：未来有哪些散热新技术？
                     猜想一：传统散热技术无地自容——离子风
                     猜想二：固态风扇没噪音
                     猜想三：民用散热器被终结

第二章：此次横评的目的

           第一节：我们更推崇整体散热
           第二节：低噪音风扇市场满天飞
           第三节：全被动散热就是零噪音？

第三章、评测流程及工厂级测试环境介绍

           第一节：风扇性能测试——风洞仪器
           第二节：噪音测试——消音室

第四章、测试产品部分

           第一节：产品外形及数据介绍

                  1. 风冷老经典——AVC冰河战士散热器
                  2. LGA775属它最热门——AVC拿破仑静音
                  3. 国内超频利器——超频三南海散热器
                  4. 廉价的全铜散热——超频三狮王散热器
                  5. 平民装机好选择——超频三青鸟Ⅲ
                  6. 绰号核潜艇——富士康CMI-775-30L3
                  7. 富士康最热销散热器——CMU-3H-8B
                  8. 镀镍外观——GT 5710 Series散热器
                  9. 大镰刀扇叶——GT Lgloo 7610 Series
                 10. 9CM风扇低转速高静音——GT 5750 Silent
                 11. 早期华硕经典设计——V60散热器
                 12. 超频性能王——华硕Chilly Vent散热器
                 13. 不对称的热管——华硕海神70散热器
                 14. 经典的风冷超频利器——华硕沉默武者
                 15. 外形时尚——华硕极地冰城散热器
                 16. 捷豹重量级散热器——Falcon-92-CU
                 17. 鳍片包风扇——九州风神ICE TOWER

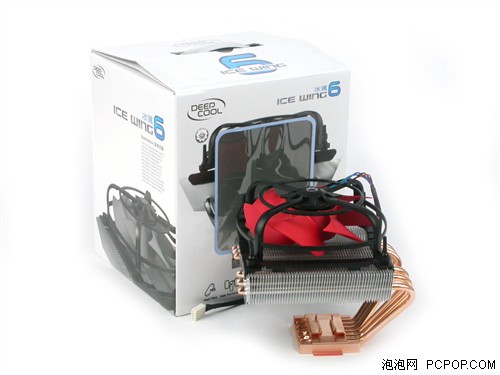

                 18. 6热管加悬翼——九州风神ICE WING 6
                 19. 入门超频很实用——九州入门级散热器（两款）
                 20. 低价位热管风冷——劲冷公牛散热器
                 21. 双热管很便宜——劲冷大黄蜂散热器

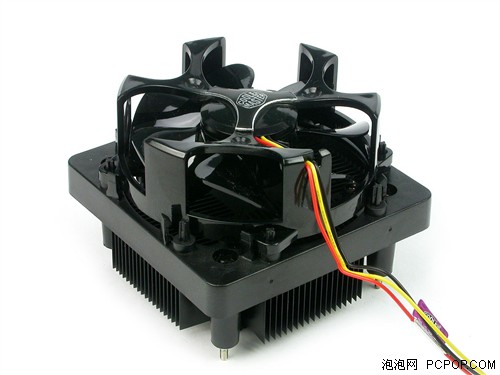

                 22. HTPC最适用——酷冷至尊Vortex 752
                 23. 酷冷热管风冷的骄傲——Hyper 212
                 24. 飞碟散热器——酷冷至尊 黑鹰战机
                 25. 欧美散热利器——猫头鹰NH-U12F
                 26. 鳍片完美弧线——新派SP607b3-C
                 27. 全铜结构——新派SP608b3-c散热器
                 28. 小身材全铜散热——新派SP507B7-u
                 29. 简易外观很实用——新派SP550s7
                 30. 堪称新时代热管风冷王——Tt V1
                 31. Intel平台家用好选择——Tt火星9
                 32. 热管铜底完美结合——Tt DuCool A3139
                 33. A平台入门超值——Tt金星9A散热器

            第二节：测试数据横向对比

第五章、颁奖及总结部分

前言

CPU的过去、现在和未来

    随着INTEL和AMD之间的军备竞赛愈演愈烈，摩尔定律即将不再成为真理，到底谁能率先打破这条“真理”？相信这一天已经离我们不远了。回首这些年来CPU的发展历程，我们完全可以用单核、双核、三核、四核、65纳米工艺、45纳米工艺等名次来代表这几十年，在这些名次中包涵了无数人的心血和劳动成果。与此同时随着CPU在制成、工艺和架构上翻天覆地的变化，也促使主板、显卡、内存等硬件加快前进的步伐，毫不夸张地说硬件的技术进步完全得益于CPU的推动，当然这其中也包括CPU散热器的发展。

    目前市场上已经完成了从单核处理器向双核处理器过渡，但是INTEL和AMD所占的市场份额并不是平分秋色，INTEL的双核和四核处理器在中端和中高端市场有着绝对优势，而AMD的处理器在中低端市场霸主地位不可动摇。INTEL和AMD在制成、工艺和架构相差并不悬殊的条件下，为何市场会有所取舍？乃至最终形成了现阶段这种局面？

    通过卖场的经销商我们了解到，这跟平台有着千丝万缕的关系，低端市场上AMD的主板在性价比上有着绝对的优势，特别是黑盒5000+搭配780G主板在性能上的优势是INTEL所无法比拟的。

    不管NVIDIA鼓吹GPU替代CPU是否能成为现实，起码目前来看这种蛇吞象的事情似乎还很难实现。目前NVIDIA更应该将GPU的制成、工艺和架构提升当作首要大事，因为GPU正如7、8月的北京一样热得令人有些窒息。未来INTEL和AMD到底谁能笑到最后我们不得而知，毕竟这场没有硝烟的战争促使整个IT硬件飞速发展，INTEL和AMD功不可没。

CPU之功耗论

   曾经Pentium D 820等处理器的功耗都在100多瓦，无论是当时还是现在看来他们的功耗确实是个问题，反之现在的双核处理器都是65W或45W的功耗，此时我们要问为什么功耗如此重要？其实我们一直强调，无论是CPU还是GPU，在获取高性能的同时，都不应该以高功耗作为代价 ，那并不是技术进步的表现。而在这一点上，Intel与AMD正在不断改变，以带来高性能的同时，功耗也在逐步的降低。


AMD在包装上都显示功耗，而Intel并不这样做

    那么如何衡量CPU的好坏？在解释清楚这个问题前，我们需要引入一个名词TDP，那么什么是TDP呢？

    TDP是反应一颗处理器热量释放的指标。TDP的英文全称是“Thermal Design Power”，中文直译是“热量设计功耗”。TDP功耗是处理器的基本物理指标。它的含义是当处理器达到负荷最大的时候，释放出的热量，单位是瓦特（W）。单颗处理器的TDP值是固定的，而散热器必须保证在处理器TDP最大的时候，处理器的温度仍然在设计范围之内。

    此前TDP这个功耗数据是提供给散热器厂商，因为在它反应的是CPU在负载情况下的最高热量，对于散热器厂商来说，按照这个设计功耗，制作可以驱散这个最高热量的散热器，而近年来，随着大家对于整机的功耗越来越重视，因此，这个CPU的TDP值也给最终用户提供。目前我们在CPU的外包装上就可以看到，其中AMD处理器的外包装在很明显的位置上标注了这款产品的TDP值。

    CPU的功耗：是处理器最基本的电气性能指标。根据电路的基本原理，功率（P）＝电流（A）×电压（V）。所以，处理器的功耗（功率）等于流经处理器核心的电流值与该处理器上的核心电压值的乘积。

    CPU的峰值功耗：处理器的核心电压与核心电流时刻都处于变化之中，这样处理器的功耗也在变化之中。在散热措施正常的情况下（即处理器的温度始终处于设计范围之内），处理器负荷最高的时刻，其核心电压与核心电流都达到最高值，此时电压与电流的乘积便是处理器的峰值功耗。

    因此，从上面我们对“功耗”和“TDP”的解释，大家可以看到，TDP并不等于功耗，它是当处理器达到负荷最大的时候，释放出的热量。而实际功耗对最终用户才有意义。

强调整体功耗的意义

    当CPU的散热设计功耗(TDP: Thermal Design Power) 值最主要是提供给计算机系统厂商，散热片/风扇厂商，以及机箱厂商等等进行系统时使用的。因为TDP的值表明，对应系列CPU 的最终版本在满负荷(CPU 利用率为100%的理论上)可能会达到的最高散热热量。但是，TDP值并不等同于CPU的实际功耗，更没有算术关系。

    CPU的实际功耗没有捷径获得，只能实际测试。实际功耗对最终用户才有意义。

英特尔公司中国应用设计中心(ADC) 设计的测试PC功耗的简单工具

    采用这些新技术，就是要让更多的功耗用于CPU实际的运算中。这就好比日光灯和白炽灯，前者电-光转换效率高达80% 以上，不到20%转换为热，白炽灯电-光转换效率为50%，有一半转化为热量了，热量不是我们要的，白白浪费了。所以同样是60瓦的日光灯，要比60瓦的白炽灯亮多了，手摸上去也是温温的，而日炽灯会烫手的。这就是现在节能灯都是日光灯的原因吧。

    所以我们建议大家应该考虑电脑的整体功耗，而不是单个功耗是多少。购买散热器和机箱同样要考虑所有硬件的功耗，目前主流双核CPU的功耗较低，如果整套配置较低那么散热器买个100元以内的就足够了，如果整套配置较高那么我们建议购买那些可以兼顾周边散热的高端散热器。

面对四核我们该怎么办？

    我们近日作了几项调查，分别针对网友购买CPU、散热器等问题进行调查，通过网友的投票我们发现多数网友对于CPU如何搭配散热器有正确的认识，但是还有少数网友对于散热器的认识不够或存在误区。

绝大多数网友都选择购买双核处理器

    目前市场上绝大多数用户都选择购买双核处理器，只有9.23%的用户会选择四核处理器，还有9.23%和10.77%的用户仍然选择单核处理器，另外有33.85%和36.92%的用户会选择双核处理器。

多数网友“迷信”热管散热器

    当时CPU的功耗一直飙升到100W以上时，开始有少数散热器厂商将笔记本散热器中的热管技术引入，不得不承认热管散热器的散热效率确实不错，不过导致多数人开始迷信热管散热技术。其实热管也分三六九等，笔者在市场见过最次的热管只要10元一根，其实里面除了蒸馏水什么也没有，散热效果可想而知。

多数网友都不会使用盒包散热器

    在调查中，有51.4%的网友不会选择盒包散热器，其实在处理器的功耗降低之后盒包散热器绝对足够使用，而且要比市场上30、40元的散热器好很多。我们当然建议用户直接购买更好的散热器，起码会间接增加硬件的寿命。

    总结这个调查不难发现，不少用户都在选择了双核处理器的同时，并未选择使用盒包风扇，而且对于热管散热器的性能也让多数网友迷信。首先我们认为购买双核处理器是正确的，但是盒包散热器并没有我们想象的那么差，其实随着传统的改进和成熟例如塞铜等工艺的散热效能一点也不差，所以我们真的没有必要迷信热管散热器。

风扇轴承介绍

    轴承类型是指风冷散热器风扇所使用的轴承类形。在机械工程上，轴承的类形非常多，但在散热器产品上使用的也就那么几种：使用滑动摩擦的套筒轴承和使用滚动磨擦的滚珠轴承以及两种轴承形式混合这三种。近些年来各大散热器厂商在轴承方面推出的新技术，诸如磁浮轴承、水波轴承、磁芯轴承、来福轴承等也都是对上面着基本形式轴承加以改进而成，运作原理还是没有变化。普通风冷散热器上主要使用含油轴承和滚珠轴承。

    含油轴承是使用滑动摩擦的套筒轴承，使用润滑油作为润滑剂和减阻剂，初期使用时运行噪音低，制造成本也低，但是这种轴承磨损严重，寿命较滚珠轴承有很大差距。而且这种轴承使用时间一长，由于油封的原因(电脑散热器产品都不可能使用高档油封，一般也就是普通的纸油封)，润滑油会逐渐挥发，而且灰尘也会进入轴承，从而引起风扇转速变慢，噪音增大等问题，严重的还会因为轴承磨损造成风扇偏心引发剧烈震动。出现这些现象，要么打开油封加油，要么就只有淘汰另购新风扇。

    滚珠轴承改变了轴承的摩擦方式，采用滚动磨擦，这一方式更为有效的降低了轴承面之间的摩擦现象，有效提升了风扇轴承的使用寿命，也因此将散热器的使用寿命延长。所带来的缺点就是工艺更为复杂，导致成本提升,同时也带来更高的工作噪音。

    轴承形式是指风冷散热器风扇所使用的轴承类形。在机械工程上，轴承的类形非常多，但在散热器产品上使用的轴承形式按照其基本工作原理分类也就那么三种：使用滑动摩擦的套筒轴承(Sleeve Bearing)和使用滚动磨擦的滚珠轴承(Ball Bearing)以及两种轴承形式混合这三种。近些年来各大散热器厂商在轴承方面推出的新技术，诸如磁浮轴承、流体保护系统轴承、液压轴承、来福轴承、纳米陶瓷轴承等也都是对上面这些基本的轴承形式加以改进而成，基本工作原理还是没有变化。

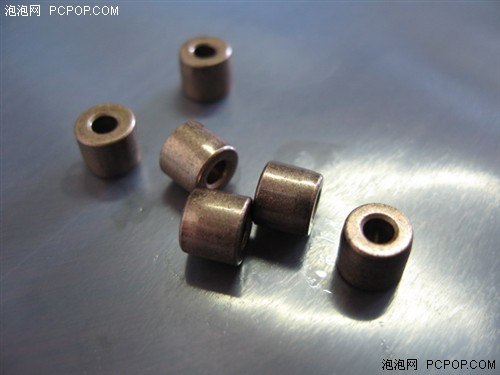

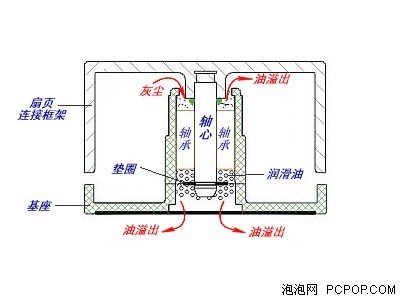

含油轴承

    含油轴承(Sleeve Bearing) 是使用滑动摩擦的套筒轴承，使用润滑油作为润滑剂和减阻剂，初期使用时运行噪音低，制造成本也低，但是这种轴承磨损严重，寿命较滚珠轴承有很大差距。而且这种轴承使用时间一长，由于油封的原因(电脑散热器产品都不可能使用高档油封，一般也就是普通的纸油封)，润滑油会逐渐挥发，而且灰尘也会进入轴承，从而引起风扇转速变慢，噪音增大等问题，严重的还会因为轴承磨损造成风扇偏心引发剧烈震动。出现这些现象，要么打开油封加油，要么就只有淘汰另购新风扇。

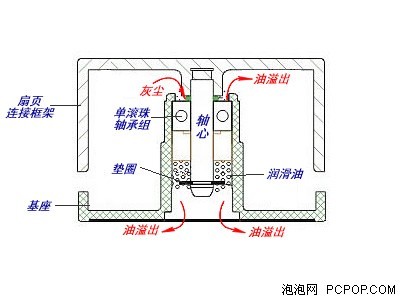

单滚珠轴承

    单滚珠轴承(1 Ball+1 Sleeve Bearing) 是对传统含油轴承的改进，采用滑动摩擦和滚动摩擦混合的形式，其实就是用一个滚珠轴承搭配一个含油轴承的方式来降低双滚珠轴承的成本，它的转子与定子之间用滚珠进行润滑，并配以润滑油。它克服了含油轴承寿命短，运行不稳定的毛病，而成本上升极为有限。单滚珠轴承吸收了含油轴承和双滚珠轴承的优点，将轴承的使用寿命提升到了40000小时，缺点是在加入滚珠之后，运行噪声有所增大，但仍小于双滚珠轴承。

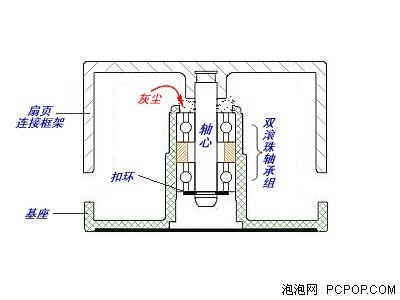

双滚珠轴承

    双滚珠轴承(2 Ball Bearing) 属于比较高档的轴承，采用滚动摩擦的形式，采用了两个滚珠轴承，轴承中有数颗微小钢珠围绕轴心，当扇页或轴心转动时，钢珠即跟着转动。因为都是球体，所以摩擦力较小，且不存在漏油的问题。双滚珠轴承的优点是寿命超长，大约在50000-100000小时；抗老化性能好，适合转速较高的风扇。双滚珠轴承的缺点是制造成本高，并且在同样的转速水平下噪音最大。双滚珠风轴承和液压轴承的封闭性较好，尤其是双滚珠轴承。双滚珠轴承被整个嵌在风扇中，转动部分没有与外界直接接触。在密封的环境中，轴承的工作环境比较稳定。因此5000转级别的大口径风扇几乎都使用双滚珠轴承。而液压轴承由于具备独特的还回式油路，所以润滑油泄露的可能性较小。

    来福轴承(Rifle Bearing) 技术的代表厂商是CoolerMaster，目前CoolerMaster已经将旗下的大部分传统含油轴承风扇升级到来福轴承。作为传统含油轴承的改进，来福轴承采用耐磨材料制成高含油中空轴承，减小了轴承与轴芯之间摩擦力，来福轴承还带有反向螺旋槽及挡油槽的轴芯，在风扇运转时含油将形成反向回游，从而避免含油流失，因此提升了轴承寿命。来福轴承风扇通过采用以上结构及零件，使得含油及保油能力大幅提升，并降低了噪音。

    流体保护系统轴承(Hypro Bearing) 其名称来源于HY(Hydrodynamic wave，流体力学波)PRO(Oil protection system，油护系统)，系知名散热器及风扇设计制造厂家ADDA的专利产品，也是在传统含油轴承基础之上进行多项改进而成。流体保护系统轴承与液压轴承可谓殊途同归，两种设计各自采用了一些独到的改进措施，但精髓同为循环油路系统，各方面的表现也基本相当。通常产品寿命可达50000小时以上。

    液压轴承(Hydraulic Bearing) 是由AVC首创的技术，是在含油轴承的基础上改进而来的。液压轴承拥有比含油轴承更大的储油空间，并有独特的环回式供油回路。液压轴承风扇的工作噪音有明显的降低，使用寿命也非常长，可达到40000小时。液压轴承实质上仍然是一种含油轴承。但这种经过了改进，寿命比普通油封轴承大大延长了，并且继承了含油轴承的优点——运行噪音小。目前液压轴承已经在AVC散热器中得到了应用，但并非所有的AVC散热器都采用液压轴承风扇。

    汽化轴承(VAPO Bearing) 是由Sunon将磁悬浮技术改进而来的，就是把含油轴承的轴套硬度加强，并且采用特殊的材料，其内层表面也是经过特殊加工的，这样就克服了含油轴承不耐高温的缺点，再和磁悬浮技术配合，就大大延长了使用寿命。

    磁悬浮轴承(Magnetic Bearing) 的马达有磁悬浮(Magnetic System，MS)设计，其磁感应线与磁浮线成垂直，故轴芯与磁浮线是平行的，所以转子的重量就固定在运转的轨道上，利用几乎是无负载的轴芯往反磁浮线方向顶撑，形成整个转子悬空，在固定运转轨道上。因此，磁悬浮事实上只是一种辅助功能，并非是独立的轴承形式，具体应用还得配合其它的轴承形式，例如磁悬浮+滚珠轴承、磁悬浮+含油轴承、磁悬浮+汽化轴承等等。这项技术并没有得到欧美国家的认可。

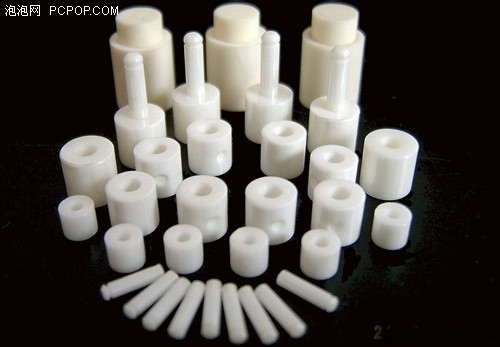

陶瓷轴承

    纳米陶瓷轴承(NANO Ceramic Bearing，NCB) 在本质上仍然是一种含油轴承，是由富士康在其产品中首先引入的。传统含油轴承风扇在使用过程中磨损比较严重，长时间使用时的可靠性较低。纳米轴承有效的克服了这个问题：陶瓷轴承技术采用了特殊的高分子材料与特殊添加剂充分融合，轴承核心全面采用特殊的二氧化皓材料，使用冲模及烧结工艺制成，晶体颗粒由过去的60um下降到了0.3um，具有坚固、光滑、耐磨等特性。纳米陶瓷轴承具有很强的耐高温能力，不易挥发，这大大延长了风扇的使用寿命，纳米轴承的性质与陶瓷类似，越磨越光滑。据测试，采用纳米陶瓷轴承的风扇平均使用寿命都在15万小时以上。这项技术其实并非真正的纳米技术，所使用的材料也并非真正的纳米级材料，只不过是采用了纳米这样的字眼来吸引眼球罢了。

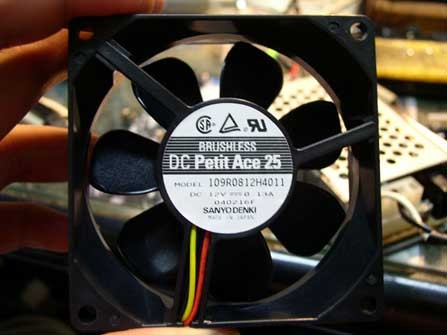

看网友更换风扇轴承

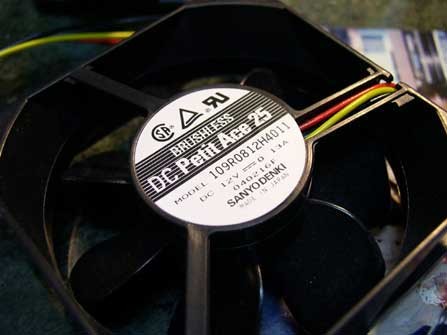

    其实更换轴承的工作相当简单，下面让我来为大家详细介绍一下：

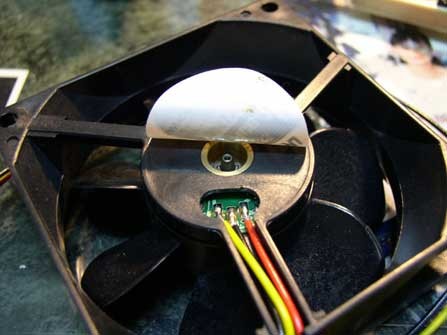

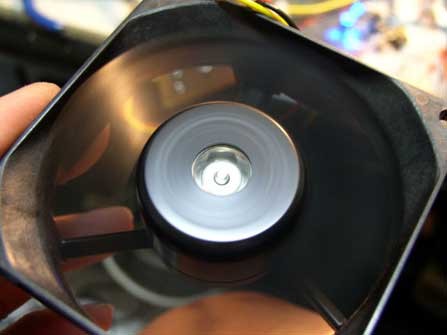

第一步：掀开贴纸

第二步：利用专用的工具或者两个镊子旋开锁扣

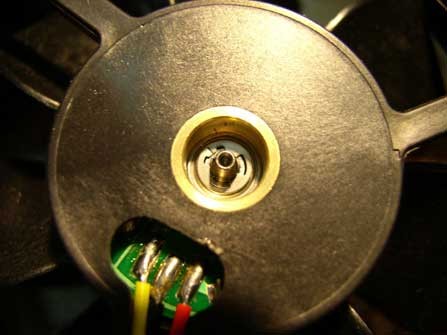

第三步：拆开风扇的时候要注意不要给弹簧弹出来

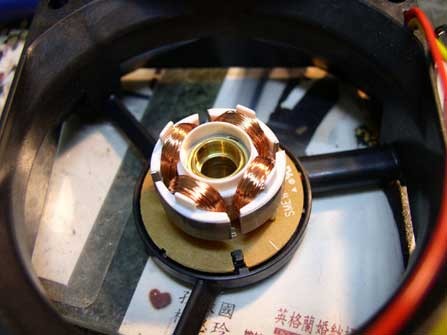

这时，我们还可以顺便看看风扇的线圈等部件

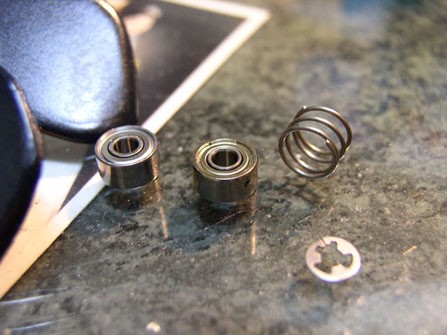

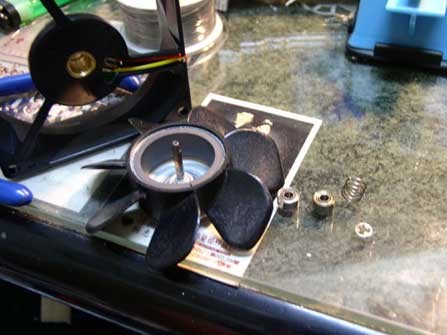

这就是我们需要更换的轴承，你知道哪个新哪个旧吗？

第四步：重新装上。更换之后风扇，噪音减少了很多

第五步：贴上标签就OK了，是不是很简单？

未来有哪些散热新技术？

猜想一：传统散热技术无地自容——离子风

    普渡大学Purdue University的研究人员发布了一项新的芯片散热研究进展，这项技术将使得传统的芯片散热技术无地自容——散热效率提高250%！

    他们的原型系统使用“Ionic Wind离子风”来制冷芯片，芯片制冷技术越进步其实也就意味着电脑的性能可以做的更强。

    这套系统在电流通过时产生正极带电粒子，然后会自然而然移动到一个负极电的线缆上，从而产生高效的芯片上空气流动，达到制冷的目的。

    他们对这套系统还不满意，正在努力让其尺寸更小，尽管现在它只有以毫米计，看来这套系统是要做到集成到芯片中了……

猜想二：固态风扇没噪音　

 所谓固态风扇，其基本原理是一种名为“电晕风”(Corona Wind)的自然现象，即两个相邻高压电极之间发生电晕放电时因离子运动而产生的空气流动。在一个半圆柱体中，研究人员们将一系列通电导线放置在无电荷的导电圆片上，并对其施以强大的电场，于是就产生了微尺度的等离子体，进而推动空气中中性分子由导线向圆盘运动，形成用于散热的风流。(点击查看视频演示)

猜想三：民用散热器被终结

　我们认为低功耗将成为未来民用电脑的趋势，从目前的CPU和主板的高度集成化都在证明这一点，那么是否有一天我们将摆脱风扇的噪音，拥抱全被动散热的电脑呢？我想这一天离我们不远了。我们看到VIA为了证明自己产品低功耗设计而发起的EPIA PX5000EG系统无散热器能工作多久的活动。答案是十四天！

点击视频

　看看目前的散热器新品从中不难发现，散热器厂商考虑到目前处理器的低功耗趋势也推出了不少“低成本”产品，同时高端风冷和水冷价格越来越高，两极分化的趋势越来越明显。

散热器横评的目的

我们更推崇整体散热

    面对功耗日益降低的CPU和功耗相对降低的GPU，INTEL推崇的38度机箱概念现在看来土的掉渣，毕竟现在CPU和GPU的设计有了天翻地覆的变化，泡泡推崇的是整体散热。

    那么什么是整体散热？我们认为电脑的散热要考虑机箱风道、CPU散热器、 显卡散热器、硬盘散热和防尘。

    当你购买电脑时或是更换散热器时，不妨考虑一下刚才提到的问题。当CPU功耗更低时、当GPU的功耗节节攀升时、当硬盘以每分钟7500转工作24小时后，你的电脑已经在蒸桑拿，你觉得它还能在这种环境里待多久？让我们来看看，当电脑运行时那些硬件都热成什么样子了！

全被动散热就是零噪音？

    其实电脑的噪音主要来自三个处：风扇、硬盘和电源，风扇的噪音比较好控制，只要降低风扇转速噪音自然就小了。

机箱的身上也长满了鳍片

硬盘盒为了散热也配备了鳍片和热管

电源更是连个风扇都没有

    最难得就是控制硬盘和电源的噪音，如果你仔细听就能发现那种低频的噪音非常明显，而电源在满载时也会有相同的噪音甚至更明显。对于噪音非常敏感或是有要个要求的玩家，选择功率更大的电源或者转速较低的硬盘。

评测流程

1、风扇性能测试

    风扇一般是从主板上取电的，机箱风扇是直接从机箱电源上取电，但最终都是要靠机箱电源供给电力。目前电脑的整体功耗上升，使得电脑散热压力增大，风扇的使用可以在一定程度上提高机箱散热效率。风扇好不好，必须参考风量和风压这两项数据，那么什么是风量和风压呢？

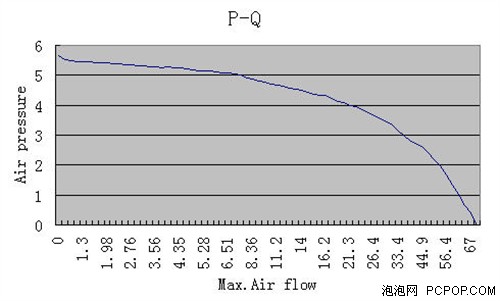

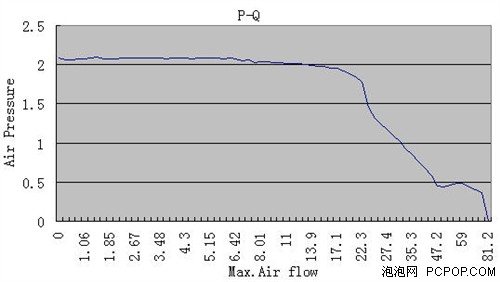

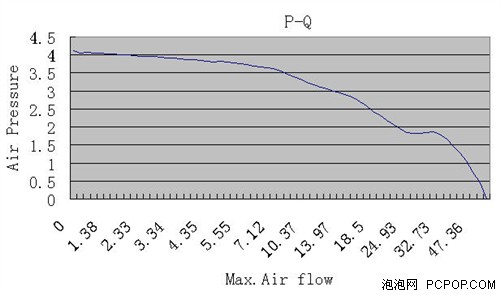

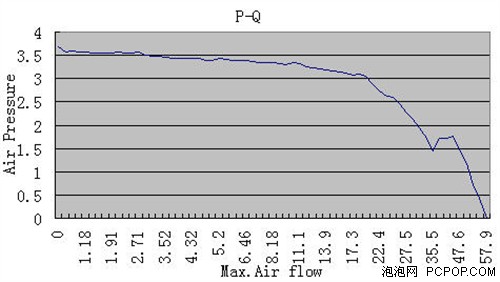

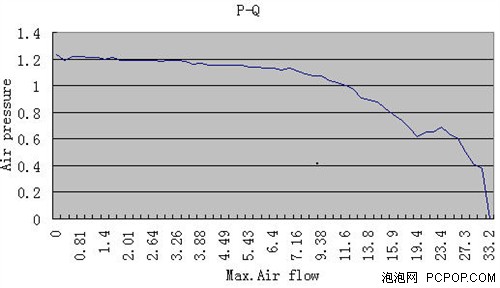

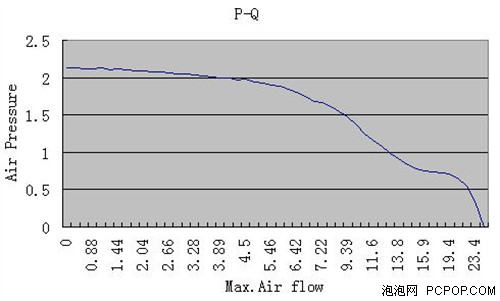

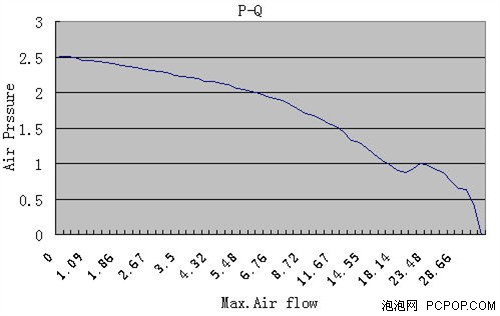

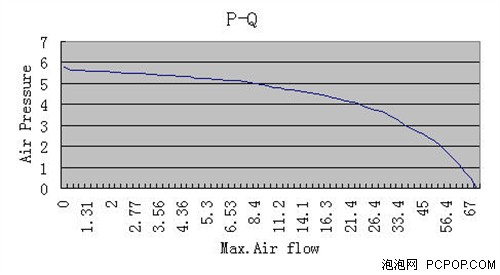

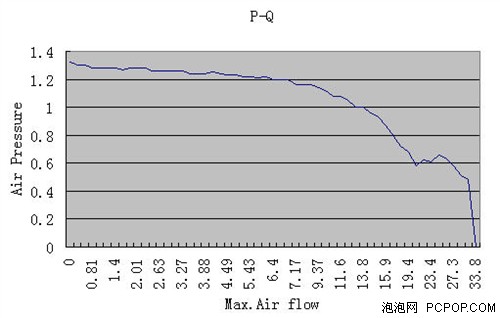

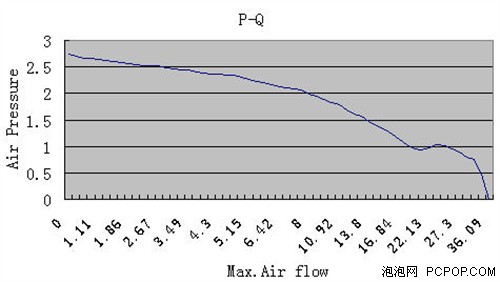

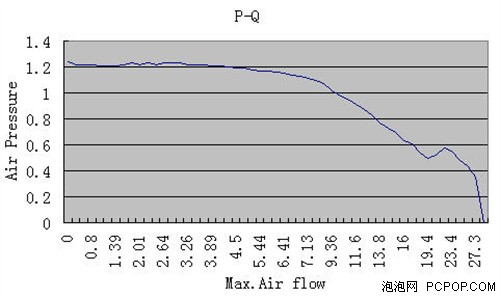

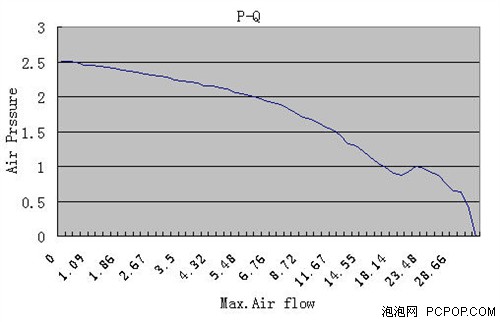

    风压与风量，风压的概念比较抽象，从字面上可以简单理解为风的压力，也就是说风扇能够将风吹到多远。我们知道散热片由众多的鳍片组成，鳍片之间的间隙很小，会阻碍风吹向散热片底部。为了达到理想的散热效果，就必须保证足够的风压，将风顺畅的吹向散热片底部。风量的概念很好理解，就是风扇能够带动多少空气流动。风量大，散热片就能与更多冷空气进行热交换，有助于处理器散热。

    风压与风量是相对的关系，它们互相制约，风压大、风量就小；风量大、风压就小。通过风扇扇叶形状和倾斜角度，可以控制调整风压与风量；提高风扇转速，也有助于增加风压与风量，但这就又引出了一个新的问题，那就是噪音。

2、噪音测试

    此次我们借助Tt的消声室，对参加横测的散热器进行风扇噪音测试，记录风扇满载时的最大噪音（若散热器配备调速旋钮则记录最高和最低风扇转速下的噪音值）。

3、性能测试

    此次我们对的 测试主要采用由Intel和AMD原厂提供的TtV（Thermal Test Vehicle）和TtK（Thermal Test Kit）两种测试平台。

    整个测试过程在恒湿恒温箱内完成，环境温度设置为35度并烤机30分钟，最后取TtV和TtK温度。

    TtV是一个仿真CPU，内部是按照真是CPU设置的发热元件。其表面铜盖上有经高速数控机床精密加工的槽，将热电偶低温焊接于CPU中心，这样就能得到CPU表面温度Tc。

     TtK与TtV不同的地方在于TtK是一颗经过芯片厂官方严格标定的真实CPU，通过运行特定的烧机软件，测量即时的核心电压，可通过查表得知精确的工作电流，从而计算即时功率。同时TtK测试组件是一套完整的硬件系统，需要用真实的主板、电源、显卡、内存、硬盘和机箱等组成完整的硬件系统进行测试，这一点与TtV有着很大的不同。但对于CPU表面温度Tc和环境温度Ta的量测，TtK、TtV确是一样的。

AVC 冰河战士

• AVC冰河战士散热器外观描述

    这款冰河战士散热器属于AVC针对AMD平台的经典之作，采用AVC自主研发的PWM+Thermistor超级智能风扇，可根据使用温度来自行调节散热器风扇转速。

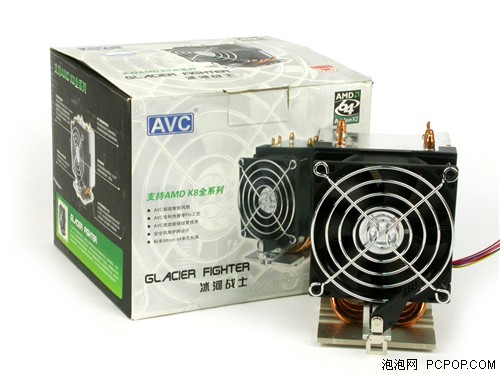

AVC冰河战士散热器

采用8CM智能温控风扇


采用热管穿fin工艺

    如今热管风冷散热器已成为主流，AVC这款冰河战士采用三根U型热管贯穿散热鳍片，并且连通底座铜芯部位，大大提高了底座传导热的效能，使底部热量能够快速的传输到散热鳍片上面。


散热器热管及铜底

散热器底座扣具部分

    这款散热器的底座部位提供单孔扣具，起到安装免工具的作用，支持AMD平台使用。相信这款散热器对于A平台忠实用户一定不会陌生，也是市面上比较早出现的热管风冷散热器。

AVC 拿破仑静音版

• AVC 拿破仑静音版外观描述

    AVC是一家专业机箱散热器厂商，其在国内市场的产品价位适中，能够满足主流消费者的购买需求。目前，随双核平台功耗的改善，CPU散热器设计上也进行了革命性升级，散热器已不单单是为处理器来提供散热，更多是保证着机箱内部的整体散热能力。

AVC拿破仑静音版散热器

散热器外观

    AVC旗下这款拿破仑散热器采用塔式规格，散热器整体设计成体积高大的四方形样式，风扇夹在散热鳍片中心，可便于向四周进行风冷散热，为处理器周边硬件都能提供及时有效的散热。

散热器热管穿fin设计

    拿破仑的风扇夹在散热鳍片中间，四周散热片密集规整，保证散热更加均匀。另外，当加大风扇转速的同时，也能够直接提高散热器的整体散热性。


热管连通铜质底座

    为了让散热性能更好，这款散热器还独特配备了热管，把铝制的散热片和铜制的底座连接在了一起。铜材质具有良好的导热性，而铝材质具有散热速度较快的特点。两种材质合理地搭配在一起，再加上热管，其散热性能是非常不错的。

超频三南海散热器

• 超频三南海散热器外观描述

    在超频三散热器当中南海绝对是款经典产品，并在今年先后推出南海第二代，以及定位低端用户的mini版南海，可以说在热管加散热鳍片搭配风扇的时代，南海散热器打下了坚实的基础。

超频三南海散热器包装

超频三南海散热器外观

    超频三南海的散热片可以用巨大来形容，庞大的塔式散热器增加了散热面积，同时该款散热器提供了额外的扣具，可支持Intel及AMD两大平台使用，散热器尺寸为126(L)*75(W)*150(H)，净重590克。


U型热管贯穿鳍片

    散热器主体采用了大面积的散热鳍片，距离紧凑密度很强，并且底部为纯铜底座设计，延伸出的两条热导管一直贯穿至顶部，这样铝包铜的设计可更有效的进行散热。

散热器风扇正面照

    作为主流平台选择的风冷散热器，南海提供了一个12CM大风扇，通过扣具用户可轻松将其安装在巨大的散热鳍片上面，强劲的冷风帮助散热片及时有效的释放热量，同时大扇叶具备不错的静音效果，保证为用户提供了安静舒适的工作环境。


风扇卡在鳍片上、散热器热管穿fin

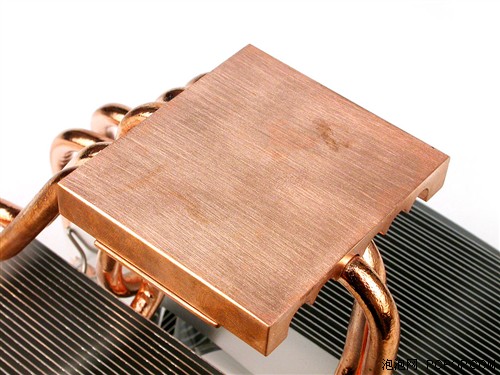

散热器打磨底座

散热器扣具部分

    超频三南海散热器的底座采用HDT热管技术，将热管进行打磨，表面直接与CPU接触，从而大大增强热管的导热能力。4根热管贯穿散热鳍片，整体散热效果不错。

超频三狮王

• 超频三狮王外观描述

    这款散热器是由超频三出品的，它的型号是PA-92CU，下面我们来看看它的外形特征。

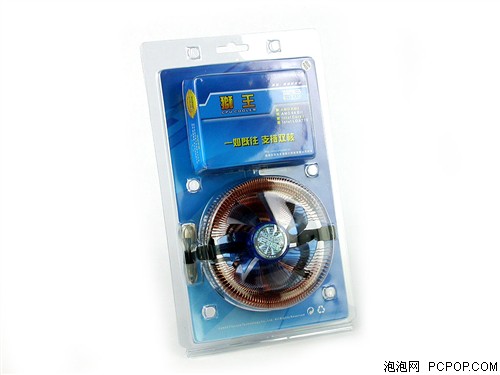

超频三狮王的包装

超频三狮王的外观

    这款散热器体积较大，由于散热器采用了双平台扣具设计，所以它可以安装在目前所有主流接口的主板上。这款散热器配备了一个蓝色的风扇，小巧的体型看上去非常好看。


                                 散热片特写

    这款散热器鳍片间的间距是相等的，而使用铜铝材料也使它的导热性能很好。从做工上来看，这款散热器的表现还是比较不错的。

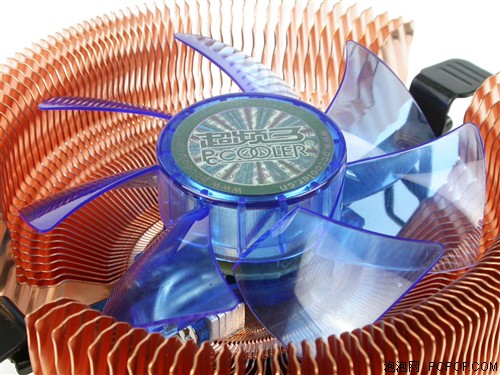

散热器风扇特写

    超频三狮王散热器的扇叶数为7个，风扇转速为3000RPM，采用双滚珠轴承。最高风速为53.500CFM，能够提供良好散热支持。

散热器底部特写

    超频三狮王独特的采用了铜铝两种材料混合设计，其散热性能有着一定的提高，可以压住目前主流处理器超频后的发热量。铜铝混合材质不但提高了散热性能，而且还减轻了散热器的重量，不会有因散热器太重而压坏处理器的现象发生。

风扇调速器和供电

    超频三狮王还配备了一个风扇调速器，可以随时调整风扇的转速。它采用了双平台扣具设计，所以它可以安装在目前所有主流接口的主板上。

    这款散热器采用铜铝混合材质，在保证散热性能的同时还减轻了重量，而且配备有风扇，进一步的提供了支持，能够主板超频保证散热的效果。

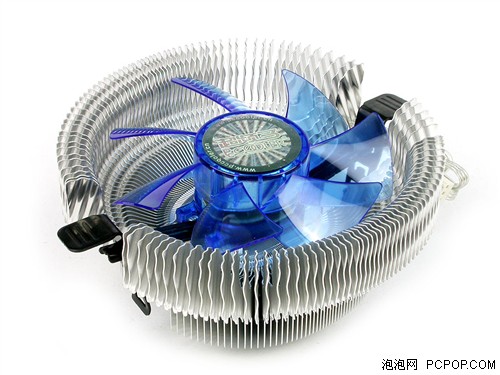

超频三青鸟Ⅲ

• 超频三青鸟Ⅲ外观描述

    在超频三旗下重多散热器中，青鸟系列定位绝对低端用户，已经先后推出了多代，市场反响始终不错。这款青鸟Ⅲ散热器采用铝制外表设计，名副其实，其轻盈的外表就如同飞鸟一样。

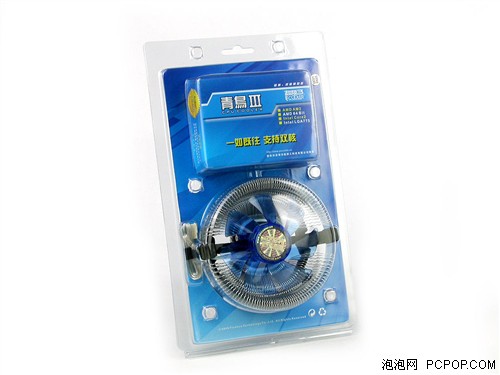

超频三 青鸟Ⅲ包装

青鸟Ⅲ外观

    这款散热器外观呈葵花大盘形状，四周设有铝制散热鳍片，中央设有一颗蓝色散热风扇，风扇工作为3000±10% rpm，风量为53.5CFM。


风扇及散热鳍片


散热器底座部分

    散热器四周鳍片通过铝挤压技术连通底座，可以看到鳍片从底部向外围扩散，单个鳍片呈波浪形，给人感觉硬度不高。散热器的底座打磨得还算光亮。同时这款散热器底部扣具无需螺丝安装，用户将扣具按在主板上即可。

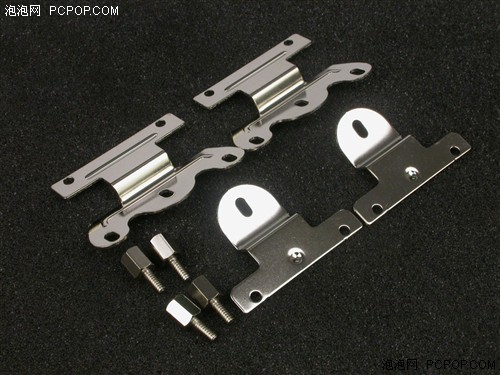

散热器扣具

    总体来看，超频三这款青鸟Ⅲ散热器的设计比较具有实用性，其面对的消费群属于低端入门级，市场价格定位非常合理，几十元的报价吸引了大批装机用户的选择，在如今热管风冷散热器大行其道的今天，青鸟系列丝毫不落于下风，确实有其可取之处。

富士康CMI-775-30L3

• 富士康CMI-775-30L3外观描述

    富士康CMI-775-30L3静音而又强劲的秘诀，在于使用了独创的单进单出（Single In-Out） 技术。什么是Single in-out技术呢？就是将叶片之间的空间视为单独单元，避免单元之间相互排斥，让强大气流倾泻而下。

富士康CMI-775-30L3散热器包装

富士康CMI-775-30L3散热器外观

    富士康CMI-775-30L3是通过四角的钢质螺丝，配合安装到主板背面的底座固定。这种固定方式，对于经常要拆CPU的个别特殊用户来说或许带来了不便，但对于绝大多数用户来说只有好处——加固了主板背面的承力作用。

    由于扇叶与扇框同时运转，有效避免了传统风扇中的最主要的噪音源——风与扇框的摩擦，因此极大的降低了风扇的噪音，在追求静音效果上远比降低转速来的更有效。

    散热片采用整块铝材切割而成，一块成形，并且鳍片表面相当光滑，每块鳍片之间的距离非常规整统一，既保证气流畅通达到良好散热效果，又不容易形成噪音。

    这款散热器又名深水核潜艇，扇叶的设计是其最大亮点，富士康散热器这些年来一直很注重风扇及轴承的研发，实践证明确实能够提高散热器的使用寿命。

富士康CMU-3H-8B散热器

• 富士康CMU-3H-8B散热器外观描述

    富士康这款散热器外观设计让人眼前一亮，风扇采用倒置的方式设在散热鳍片下方，通过四根热管采用穿fin工艺设计，直接连通底座。

富士康CMU-3H-8B散热器外观

多鳍片四热管组合


散热器侧面照

    位于顶部的散热鳍片采用铝制材质，一共由52构成，中心由铜导热管贯穿，搭配底部散热风扇，产生向上的气流，可快速将热量排出。散热片正前方印有富士康品牌标识，整体设计规整，显示了大厂严谨的制造工艺。


铜质热管及散热器底座

    散热器底座采用铜底设计，并在其上方增加了小面积的铝制散热鳍片，尽量的加快散热速度。顶部散热片下方设有一个9CM透明风扇，采用金属滚珠轴承，通过智能温控技术，风扇可在800-2500转之间调整转速，以便最大限度的降低风扇噪音。

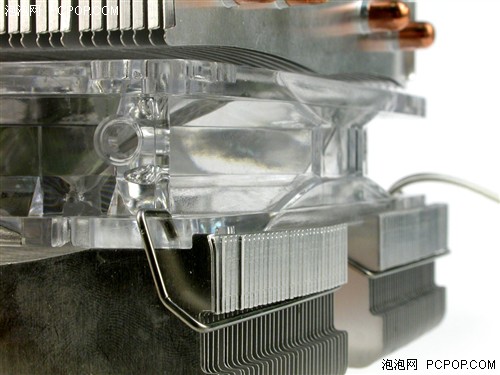

倒置的LED蓝光风扇

    另外富士康这款CMU-3H-8B散热器在风扇处设有蓝色冷光灯，在工作时可发出幽幽蓝光，使散热器整体更为美观，在机箱内也可起到装饰作用。这款散热器提供了全平台扣具，可满足Intel/AMD双平台使用。

Glacial Tech Lgloo 5710 Series

• 极冻酷凌Igloo5710 Slient散热器外观描述

    极冻酷凌（Global glacialtech）的Igloo5710 Slient是一款静音散热器，是一款可适用于多种主流平台的CPU散热器。

GT 5710 Slient

    GT的这款5710 Slient散热器可以支持的CPU较多，包括Intel的LGA775、AMD的AM2/754/939/940，覆盖了目前主流标准，适用性很广泛。

    GT 5710 Slient散热器配备的风扇尺寸为9225（92×92×25mm），风扇转速1600RPM，另外，做为静音散热器，其噪音最大值为19分贝。而且扇叶光滑均匀，做工不错，内部则采用了高品质的轴承，比较耐用。

采用三根热管

    GT 5710 Slient散热器的铝制散热鳍片做工出色，铝制鳍片之间配备了三根热管。

底座

扣具

散热片

    GT 5710 Slient散热器采用了高度并不一致的散热片设计，这些散热片经过了钢化工艺处理，提升了散热效果。

Glacial Tech Lgloo 7610 Series

• 极冻酷凌Igloo 7610 PWM散热器外观描述

    极冻酷凌（Global glacialtech）的Igloo 7610 PWM是一款适用于AMD平台的CPU散热器，风扇具有PWM功能。

GT 7610 PWM外观

    GT的这款5710 Slient散热器适用于AMD的CPU产品，支持AMD的Socket 754、939、940、AM2、F。

散热器风扇

    GT 7610 PWM散热器配备的风扇尺寸为80×80×20mm），在工作状态下，风扇转速可在800－3200RPM间调节，其噪音最大值为34分贝。

热管贯穿散热鳍片


散热器底座


扣具部分

    GT 7610 PWM散热器采用了铝制散热鳍片，做工比较精致，铝制鳍片之间配备了两根U型热管，大大增强了散热器的导热效果，在如今这个多热管大体积散热时代，这款身材不大的散热器依然发挥着其效能。

GlacialTech Igloo 5750 Silent

• 极冻酷凌Igloo 5750 Silent散热器外观描述

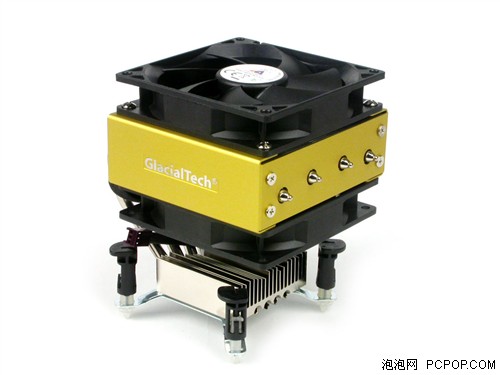

    极冻酷凌（GT，GlacialTech）Igloo 5750 Silent是一款外观设计很有特色的散热器，采用了双风扇的散热设计。

    极冻酷凌Igloo 5750 Silent散热器支持目前的主流平台，可支持AMD 754/939/940/AM2/F处理器，以及Intel LGA775架构处理器。


双风扇

    极冻酷凌Igloo 5750 Silent配置了两个尺寸为92mm的散热风扇，转速1400RPM，每个风扇的噪音为15分贝。虽然不是大尺寸风扇，但由于采取了一上一下两个风扇的设计，提升了散热效果，并兼顾了静音。

底座


热管，铜底座上方的散热鳍片

    此外，极冻酷凌Igloo 5750 Silent使用全铜底座，表面镀镍，并配置了4根热管辅助散热。

扣具

    极冻酷凌Igloo 5750 Silent散热器支持AMD/Intel两大平台，并预装了Intel LG775平台扣具，是一款适用范围很广的散热器产品。强大的四热管，搭配双风扇设计，其对于CPU的散热效果不言而喻。

华硕V60

• 华硕V60散热器外观描述

    在机箱散热器领域，华硕的产品总能给我们带来视觉新体验，华丽多样的外形设计，不禁让我们感叹华硕设计师的想象力。在众多华硕精品散热器中，V60无疑是一款顶尖之作，该散热器外观的一大亮点就是在镀镍工艺的运用上，华丽的外观使其尽显奢华。

华硕V-60散热器包装

    华硕V60的包装四四方方，散热器提及庞大，全部采用镀镍工艺设计，显得格外高档，如此设计还可有效的防止氧化，增加散热器的使用寿命。散热器中间采用大量的铝片辅助散热，底部采用铜芯的底座，并通过热导管贯穿整个散热器。

华硕V-60散热器外观

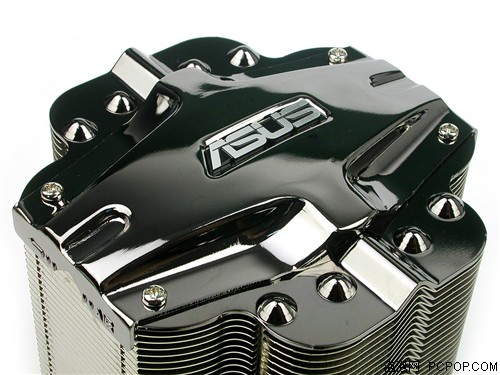

散热器顶部LOGO

    华硕V60在散热器顶部设计了一个高感光的金属罩，在上面印有华硕LOGO，使整个散热器看上去更为时尚抢眼。

散热鳍片


底座与热管的完美结合


散热器底座及扣具

    散热器配备了一个9CM散热风扇，采用Vapo气化轴承技术，不仅起耐高温的作用，同时免去了接口零件摩擦所带来的工作噪音。风扇电源部分还采取了4针PMW插头，当运运行在2300RPM时其最低噪音仅为16dBA。

    华硕V60适用于Intel LGA775平台，专为酷睿2处理器平台用户量身定做，在扣具上采用了高强度的可调节压力弹簧设计，四个支脚可均匀调节保证稳定。

华硕Chilly Vent

• 华硕Chilly Vent散热器外观描述

    华硕Chilly Vent是一款适用于AMD处理器的CPU散热器，在设计时，兼顾了散热和静音两方面的元素。

华硕Chilly Vent

    华硕Chilly Vent 散热器适用于AMD K8平台以及AMD AthlonTM 64 /FX/X2 Dual-core CPU (Socket 939/940/AM2)。而且Chilly Vent可以根据处理器温度的变化自动调节风扇转速，调节范围为1500~4500RPM左右。

8CM风扇

    Chilly Vent散热器配置了尺寸为8CM的风扇，根据CPU的温度，风扇的转速可在1500~4500RPM之间自动调整。

底座

    华硕Chilly Vent采用了双散热槽设计方案，而且风扇由轴心向外排风，在材质方面，Chilly Vent采用铝镀镍散热片与铜镀镍底座结合的方式，还配置了两根纯铜热管来提升散热性能。

两根热管

    Chilly Vent散热器采用了背面镀镍的铜铝结合材质，因此重量相对较轻，减小了散热器对主板的压力。同事，Chilly Vent采用了新式扣具，安装和拆卸更便捷。

华硕海神70

• 华硕海神70散热器外观描述

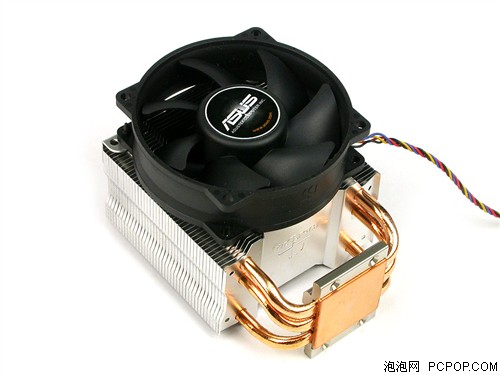

    华硕TRITON 70是针对中高端平台的高性能散热器，配有三根热管（等效6根热管性能）、支持双风扇、采用铜质热管和铝质鳍片。

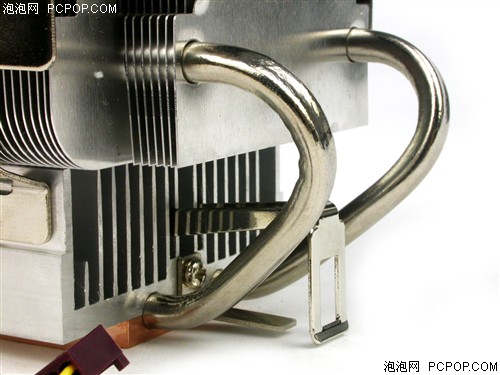

不对称的热管设计

    从散热器的外观上，散热器似乎还保持着中规中矩的对称设计，U型热管、全铝材质的散热鳍片和铜铝结合的底座，也许你对它的第一印象并不好，但若你细心也许会发现三根热管并不是那么对称。

装上风扇还立不起来

    当我们把风扇装上时，发现散热器无法立起来，中心的偏离是因为热管的不对称设计。以往的散热器都会将热管均匀排开，但是这类立式散热器只有一侧配备风扇，风扇为保持静音效果而降低风速和风压，所以距离风扇较远的热管并不能起到很好的散热效果。而不对称得设计可以在一定程度避免散热效果的浪费，其中两根热管距离风扇较近，可以在一定程度上提高散热性能。

拥有39片全铝鳍片、折边意在增大散热面积

    散热器上拥有39片全铝材质的鳍片，每片鳍片上都作了折边，目的很简单为了增大散热面积并让空气停留在鳍片之间的时间更长，这样的设计是必要的，也在一定程度上提高散热效果。


底座

    绝大多数散热器都采用直径6mm的热管，华硕这款散热器也不例外，3根热管都采用U型设计，尽量减少热管弯曲对散热性能的影响。散热器的底座由铜底热管和铝片组成，为了底座的散热面积这里的铝片多了两处凸起部分，可以增加散热面积。


可安装双风扇，扣具

    因为散热器的兼容性较好，特别是INTEL的扣具被设计为正方形，我们刚好可以根据个人的机箱情况，将散热器的风扇朝向作调整。第一种解决方案：将后部的白色风扇对准机箱后部的风扇，提高机箱的S型风道的散热性能；第二种解决方案：将后部的白色风扇对准电源风扇，可以提高显卡的散热性能。

    华硕这款针对中端平台推出的散热器，不对称得和双风扇的设计，在一定程度上提升了散热器的性能，同时对于机箱内部的散热也有帮助，我们不得不赞赏这种另类的设计，因为比这相信这将成为散热器未来的一种趋势，特别是对于那些并不在乎机箱噪音的玩家，他们对于散热器的整体性能更为在乎，那么这款散热器绝对是最好的选择！

华硕沉默武者

• 华硕沉默武者散热器外观描述

    沉默武者是华硕高端散热器，在做工方面非常出色，并且同时支持Intel平台和AMD平台。

外观

    华硕SilentKnight散热器拥有两列共6根铜制导热管，采用回流焊工艺与底部的纯铜底座相连，可以迅速将热量导到鳍片。底部的基座经过抛光，加上纯铜良好的导热性能，给予华硕SilentKnight散热器以强劲的实力。

底座

    在两列散热鳍片中间是VRM导风罩，导风罩内华硕为华硕SilentKnight散热器安装了一个90mm的风扇，转速2,200 rpm ± 10%（最大转速），风量最可以达到52.25 CFM，可以将鳍片热量迅速导出。


散热器外观


热管、散热鳍片

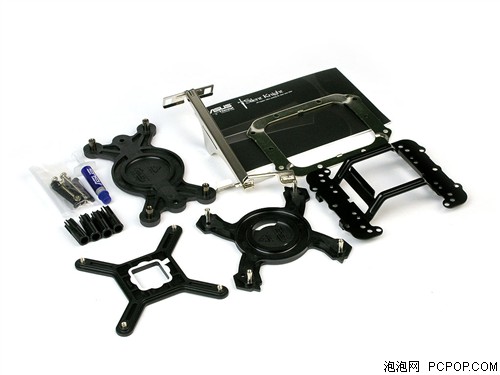

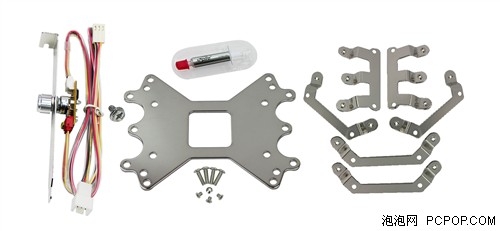

丰富的扣具

    华硕SilentKnight散热器配送了大量的附件，有含银硅脂，适合AMD和Intel各自CPU的背板、支架，螺丝，扣具等等，保持了华硕大厂的一贯作风。为了玩家拆装方便，华硕也特意设计了免工具的扣具设计。

华硕极地冰城散热器

• 华硕极地冰城散热器外观描述

    从华硕极地冰城散热器的外观我们就能知道，这是一款高端产品，光亮的银色机身和精细的做工，为这款散热器披上了华丽的外衣，而它的风扇被设计在散热器内部，这样既美观又实用的设计并不多见。

外观

风扇被隐藏在散热器内部


打磨光滑的镀锌铜底，配备4根热管

    为了提高散热器的性能，特意为其配备了4根热管，而且散热鳍片与热管之间的连接和做工很不错，在散热鳍片的中间有一道V字型的折边，主要是增加空气在鳍片的停留时间。


散热器的“盖子”，下有风扇

    高端散热器的做工来不得半点马虎，特别是在细节的地方，更要力求完美。虽然这个散热器顶部的“盖子”，对于散热器的性能并没有多大的影响，但是从这一点就能看出华硕对于品质有多么的看重。

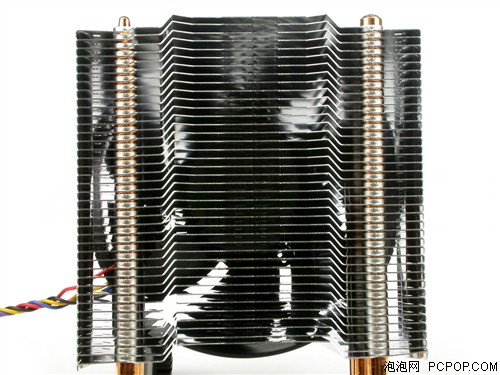

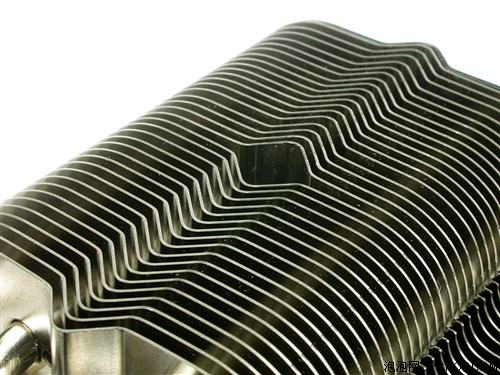

一侧散热鳍片中间的V字型折边，散热器顶部的热管做工

中间的90mmLED风扇

    考虑到散热器静音和酷炫的要求，这里使用了蓝色的LED静音风扇，我们都知道风扇的体积越大转速越低，它的噪音就越小，受限于散热器的体积最大只能使用90mm的风扇，不过从测试成绩中能看得出这已经足够了。

扣具

    散热器的扣具很有意思，这里也会根据不同的平台配有不同的扣具，但是安装的过程比较简单。考虑到散热器的体积和重量，所以散热器的背板和支架比较厚，对于主板能减轻不少“负担”。极地冰城是华硕的高端散热器，外观和做工都很精致，扣具的设计也很有新意。

捷豹 Falcon-92-CU散热器

• 捷豹Falcon-92-CU散热器外观描述

    CooLlag捷豹散热器在国内DIY市场中并不多见，而这款Falcon-92-CU的出现却吸引了不少DIY玩家的目光，下面就来看看这款散热器的外部结构。

捷豹 Falcon-92-CU散热器包装

捷豹 Falcon-92-CU散热器外观

    捷豹Falcon-92-CU散热器的外观呈U型形状，厚实的铜质鳍片包裹中央的散热风扇，并由四根热管贯穿，增大导热面积。


多鳍片配铜质热管

散热器风扇


4热管穿fin、底座上方附加散热鳍片

    由于热管与底座存在一定的距离，因此在底座上方单独又设计了散热鳍片，这样不仅可以直接进行散热，还可提高向上方鳍片的导热速度。

散热器底座打磨光滑

    这款散热器的底座打磨还算光滑，铜底的设计保证了吸热的效果更佳。整体来看，这款散热器的做工比较扎实，只是大量运用了铜材质，重量比较大，但也体现出了真材实料。

九州风神ICE TOWER散热器

• 九州风神ICE TOWER散热器外观描述

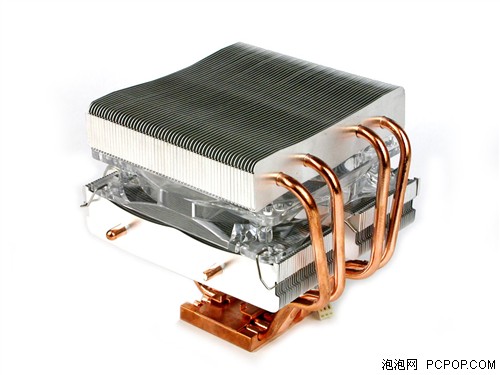

        九州风神这款ICE TOWER散热器的外形设计在当时国内市场可谓创新第一人，采用上下双层散热鳍片，中央镶嵌散热风扇的设计，同时风扇距离散热器铜底距离更近，散热效果更佳。

九州风神ICE TOWER散热器外观

九州风神ICE TOWER散热器外观


6根热管分别穿过上下两层鳍片、下层鳍片有弧度


散热器鳍片及热导管

    配备12CM风扇，我们都知道散热器的噪音全部来自风扇，想要降噪就必须用到低转速风扇，这款散热器的风扇转速为1300±10%RPM，在实际测试中一直都在1240转左右，在非常安静的环境中几乎听不到噪音。

散热鳍片中央搭配12CM风扇

    打磨光滑的全铜底座，几乎成为高端散热器所必需的，打磨光滑的底座可以让硅脂、底座和CPU之间更好的接触，没有了空气阻隔散热效果会更好。

    除了应用打磨工艺外，盖住铜片凸起的部分也有了改变，凸起的部分让底座上层增加散热面积，在一定程度上提高散热性能。


散热器风扇及扣具

    九州风神ICE TOWER散热器提供了一个12CM大风扇，同时提供LGA775平台扣具。双层散热器鳍片，上下包住风扇，通过热管的贯穿，散热器整体性能得以提升，散热效果不错。

九州风神ICE WING 6

• 九州风神ICE WING 6散热器外观描述

    这款散热器是九州风神旗下新品，型号为ICE WING 6（冰翼6），该散热器的最大特点是采用“悬翼”式散热风扇，同时搭配6根热导管，散热效果不俗。下面就来看看这款散热器的外观介绍。

九州风神ICE WING 6散热器包装

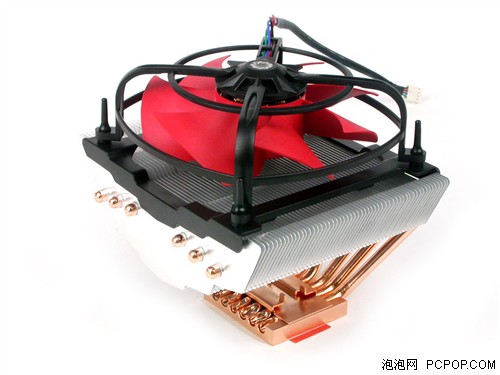

九州风神ICE WING 6外观

    ICE WING 6整体呈现为上大下小的风格，九州风神在这款散热器中采用其特有的悬翼式风扇设计，风扇位于整个散热器的顶部，向下悬挂，散热器中间为热管穿fin的散热鳍片，而底部则为全铜底座，布局作用分工明确。


散热器正面及则面照

    将热导管弯曲至合理的角度，同时搭配散热鳍片，这样的设计是目前风冷散热市场中，高端产品常见的做法，可以有效的增加热管的散热面积，在导热过程中通过风扇即可提高散热性。


悬翼式风扇、减震橡胶钉

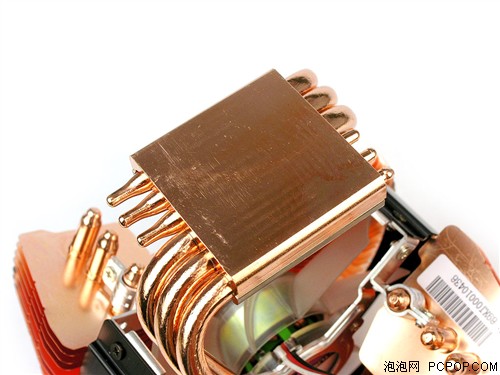

散热器热管及全铜底座

    六根铜质热导管采用穿fin技术贯穿散热鳍片，悬挂在顶部的风扇与鳍片之间的距离，正好可产生最佳风压效果，通过悬翼式风扇达到强劲高效的散热能力。

九州风神工包散热器

• 九州风神 伽马50散热器

    九州风神推出的旋翼式风扇今年大放异彩，更稳定的换转效果，保证散热器减少受到风扇转动的影响。作为低端平台用户，简单设计的散热器还是会起到应尽的效果的。

九州风神 伽马50散热器

散热鳍片上方顶住悬翼风扇

• 九州风神 贝塔200散热器

    九州风神今年推出入门超频利器，这款贝塔200无疑是其中的代表之作，在黑盒5000+热销之时，不少入门级AMD玩家为自己的CPU选择了这样简单实用的热管散热器。

九州风神 贝塔200散热器

双热管贯穿鳍片

劲冷公牛散热器

• 劲冷公牛散热器外观描述

    之前我们介绍过，这款劲冷公牛（BUFALLO）热管CPU散热器，现在已经上市了。火红色的外包装看一眼就让我们激动，红色的扇叶、两根热管、大量的鳍片设计，使得这款产品的散热性能有了更大的提升。

火红色的外包装

 风扇尺寸为：10×10×25mm

    散热器配备的风扇型号为1025：（10×10×25mm），风扇的转速较低仅为1800 ±10% RPM左右，毕竟散热器的体积较大使用低转速的风扇就可以满足散热需要，风扇采用润滑轴承使得风扇轴承寿命更长，噪音则小于33dBA。


鳍片+热管的散热方式

     为了提升散热器的散热性能，配备了较多数量的散热鳍片，使得热管有效的将热量传递到鳍片，并通过风扇降温。

纯铜打磨底座

    我们看到两根热管穿过底座，与CPU接触的底座采用纯铜材质，提供了很好的导热性能，用料和做工上都很不错。


两根热管提高散热性能

    散热器采用热管搭配鳍片的方式，热管良好的导热性能和鳍片的散热性能组合在一起，显示了热管风冷散热器的强势所在。这款散热器在如今的热管阵营中，凭借合理的价位，占居着较大的低端市场。

劲冷 大黄蜂

• 劲冷 大黄蜂散热器

    一直以来在挑选散热器时，玩家们都很追求散热器的整体性是否完善，这不光要性能出色，独特的外观造型同样引人注目。劲冷旗下这款大黄蜂散热器在主流市场关注度很高，不足百元的价位更加平易近人。

大黄蜂散热器包装

大黄蜂散热器外观

    正如其名，劲冷大黄蜂从外包装到散热器外观，全部采用黄黑色为主，散热片顶部印有劲冷的Logo和大黄蜂的图案，独特的设计非常吸引消费者的目光，这在同类产品中并不多见。

10CM大口径风扇

    散热器配备一个10CM风扇，采用侧吹式设计。风扇的转速为2600±10%RPM，强劲的风量提高散热性能，保障处理器在一个安全的温度下持续稳定地工作。

    大黄蜂散热器延伸出两条铜导热管，连通底座，预先涂抹了少许硅脂，如此紧贴处理器，能够更为直接快速的进行导热。

    目前这款劲冷大黄蜂散热器的市场售价为99元，独特的减震设计让这款散热器在静音方面有着不错的表现，不到百元的售价非常适合那些经济型用户选购。

酷冷至尊Vortex 752

• 酷冷至尊Vortex 752外观描述

    这款散热器为酷冷至尊出品，可应用AMD/Intel两大平台，散热器型号为Vortex 752，下面我们就来看看它的外形特征。

酷冷Vortex 752散热器包装

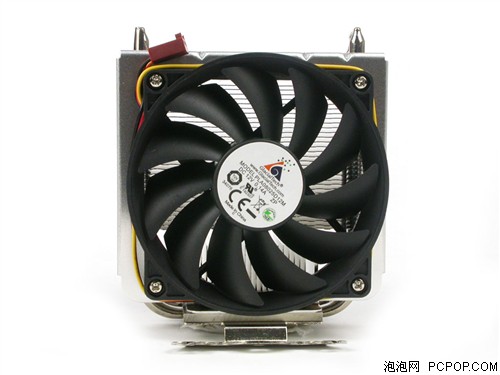

Vortex 752散热器外观

    酷冷至尊这款Vortex 752体型扁小，不同于一些中高端平台使用的巨型散热器，Vortex 752更适合小机箱或是HTPC机箱使用。同时散热器采用全新减震技术。


侧面及尾部照

    在当今风冷散热器中，热管搭配散热器鳍片的设计已很普遍，Vortex 752同样配备了两根热管，采用穿fin工艺连通鳍片与散热底座，由于散热器整体高度较低，所以安装后不会占用太多机箱内部空间。

散热器风扇

    这款Vortex 752配备了一个透明风扇，直径为10CM，风扇转速可以到2200RPM。虽然风扇转速不是很高，但产生的风量较为强劲，可以有效地提高散热器的整体性能。


散热器热管及散热铜底

    散热器的底部为铜材质，铜具有良好的导热性，可快速将芯片热量传导至散热鳍片上，通过风扇进行散热。可以看到这款散热器的铜底紧紧镶嵌散热鳍片，起到快吸快散的作用。


散热鳍片搭配橡胶钉

    散热鳍片四周设有橡胶钉，我们知道，噪音通过空气中震荡来传播，在散热器四周布上橡胶钉，可将使用中风扇带动的震荡吸收减弱，从而达到静音的效果。

散热器全平台扣具

    酷冷Vortex 752散热器支持AMD/Intel双平台，提供全平台扣具。总体来看酷冷至尊作为专业散热器厂商，对于散热器的外观设计及使用性能上有着很强的理解。这款Vortex 752体型小巧，热管通过合理的弯曲角度，与散热鳍片紧密相连，做工扎实用料实在。

酷冷Hyper 212散热器

• 酷冷Hyper 212散热器外观描述

    这款散热器来自酷冷至尊，型号为Hyper212，从外包装来看可以感受到散热器体积不小，下面我们就来仔细看看这款散热器的结构特点。

酷冷至尊Hyper212散热器包装

酷冷至尊Hyper212散热器外观

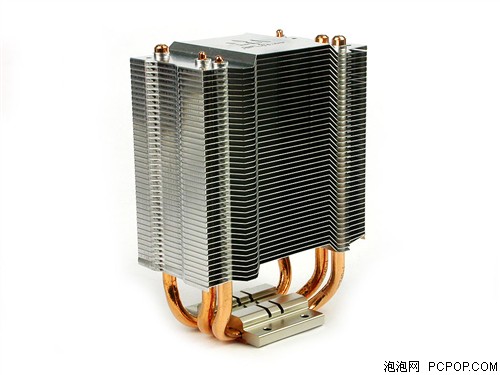

    酷冷至尊Hyper212可以说是经典Hyper7散热器的延续，体积上更显庞大，同时热管的设计得到进一步升级，散热器可在正反两面安装12CM大风扇。


散热器正面及背部照


散热器侧面及顶部照

    酷冷Hyper212的散热鳍片可在两侧分别支持两个12CM大风扇，鳍片上提供螺丝孔，用户根据需要增加风扇，安装上很便捷。

    相比早期的酷冷Hyper7，Hyper212明显在热管部分进行的改进。（Hyper7为三热管；Hyper212为四热管）同时散热器体积上，Hyper212也明显大于前作。


散热器热管及铜底

    可以看到酷冷Hyper212采用了四根导热管，导管并没有死板的布局在同一平面，这样设计使得散热鳍片的受热面积更加均匀。四根热管弯曲成型，贯穿铜底座，底座上方为铝片材质，增大底部的散热面积。

散热器扣具

    酷冷Hyper212散热器同样支持双平台使用，扣具方面也提供了适合Intel及AMD两大平台使用的扣具套装。

    酷冷至尊这款Hyper212散热器体积不小，散热器底座打磨得非常光滑，保证散热器能与处理器紧密的相连。在散热底座及热管部分，酷冷Hyper212的设计比之前作品更加出色，同时散热鳍片两侧均可搭配12CM风扇，提供强劲的散热性能。

酷冷至尊 黑鹰战机

• 酷冷至尊 黑鹰战机外观描述（因物流问题，风扇损坏无数据）

    这是一款酷冷至尊针对Intel平台而推出的经典散热器，为其命名——黑鹰战机，正如其名，散热器的整体呈黑色主体，搭配“蝶翼”式风扇，使其散热效果更强。

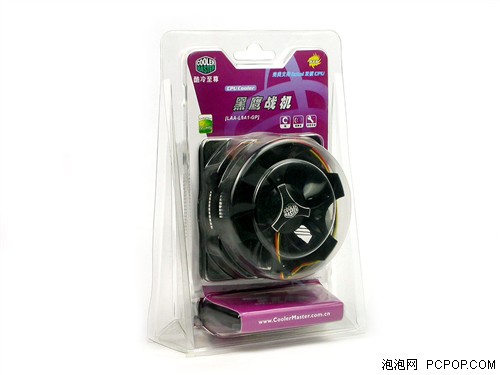

酷冷至尊 黑鹰战机包装

酷冷至尊 黑鹰战机外观

    拆开包装后，发现这款散热器最吸引人的地方就是风扇，风扇的设计不同于普通散热器，高度更高、风扇更宽，下面就让我们来分析一下这款风扇到底如何？


散热器风扇特写

    这款散热器延续了酷冷一贯的酷炫外观，黑色亮漆外观和风扇的设计的确很吸引我们，特别是风扇的设计，这种风扇被酷冷称为“蝶翼”扇，可以看到风扇的倾斜度更大、扇叶更厚、同时配有6个支架让风扇进风效果更好。

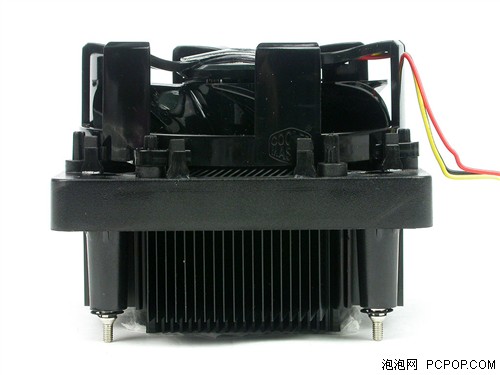

散热器高度有所提升

    能看得出酷冷在风扇上下了很大功夫，“蝶翼”风扇的设计的确非常实用，特别是宽厚的扇叶、8个风扇扣具可随意选择，同时风扇增加了高度、支架设计更优化，使得风扇的进风效果更好。


卸下风扇后的散热器内部、每侧都有19片鳍片


散热器底部、LGA775平台扣具

    散热器的鳍片及底座采用铝挤斜齿工艺，选用的材质用料很足，同时铝挤压工艺可保证每根鳍片的内部连通性更强，提高鳍片的散热性能。

    这款黑鹰战机散热器，不用于普通散热器的大胆设计，可以更有效的使散热器进风、同时沿用了冰玲珑成熟的设计，相信在散热性能上会有一定的提升。目前处理器的功耗和发热量都有明显的降低，配上低转速风扇，可以同时获得散热性能和静音效果。

猫头鹰NH-U12F散热器

• 猫头鹰NH-U12F散热器外观描述

    Noctua（猫头鹰）是来自于奥地利的知名品牌，在国内散热器渠道商之间的口碑非常好，不少超频玩家对该品牌的产品非常喜爱，同时也是早期采用鳍片线扣风扇这样的设计，使用起来非常方便。

猫头鹰NH-U12F散热器外观

12CM静音风扇

    U12F散热器提供12CM大风扇。由四条铜导热管连通散热片和底座的，两侧的散热鳍片设计规整，可刚好卡住风扇，便于风扇的安装使用。另外值得一提的是，这款散热器在自带风扇的基础上，可根据需求来额外增加一个同规格的散热风扇，以便提高散热需求。


风扇扣具及扇叶


散热器鳍片4热管贯穿

    散热器由四根热管穿fin设计，鳍片用料很扎实，硬度比较高，同时底座为全铜结构，与热管相连。

散热器底座部分

    猫头鹰这款散热器在外观上没有太多的亮点，但其用料非常扎实，保证了使用中极好的散热效果。

新派SP607b3-C散热器

• 新派SP607b3-C散热器外观描述

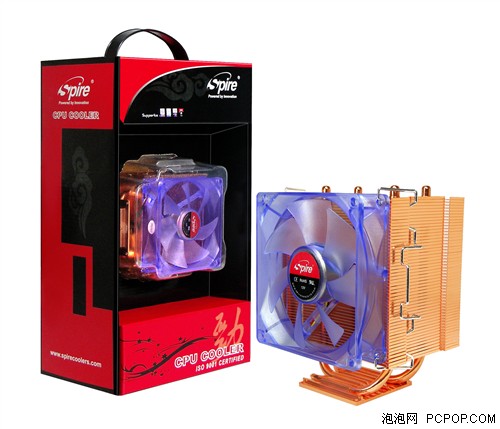

    来自国外的Spire新派品牌散热器一直保持着高品质的设计做工，这款型号为SP607b3-C的散热器采用4根铜质热管贯穿整体，中央设有散热风扇，散热器鳍片体积庞大，增大散热面积。

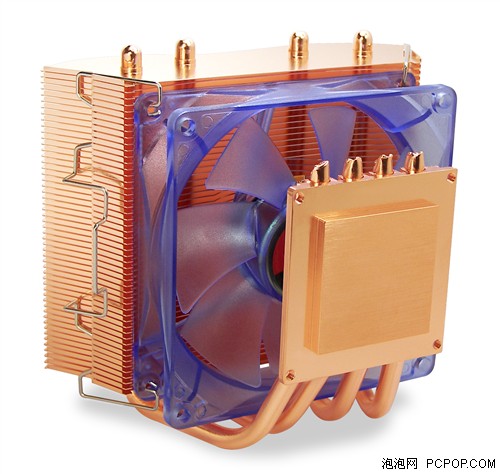

新派SP607b3-C散热器

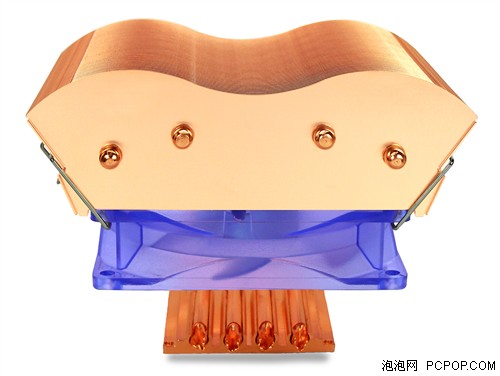

厚大的散热鳍片与底座之间设有风扇

    造型简单实用的散热器鳍片，下方倒置蓝色的散热风扇，给人感觉格外清爽，波浪形的造型保证了冷风合理的向上排出。

四根热管穿fin

散热器铜质底座

    不同与国内一些散热器风扇与鳍片的扣具设计，新派这款SP607b3-C散热器的扣具设计得更加牢固，通过几层折角，与鳍片部位结合得更紧凑，从而保证风扇工作状态下不会带动散热器。

新派SP608b3-c散热器

• 新派SP608b3-c散热器外观描述

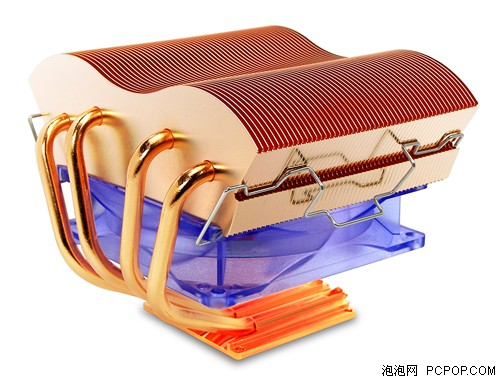

    看到这款散热器时，我们都会为其厚实得鳍片所吸引，同样来自新派旗下的SP608b3-c散热器，相比上一款产品，该散热器的鳍片部位明显要大出不少，在热管风冷时代具备强劲的散热能力。

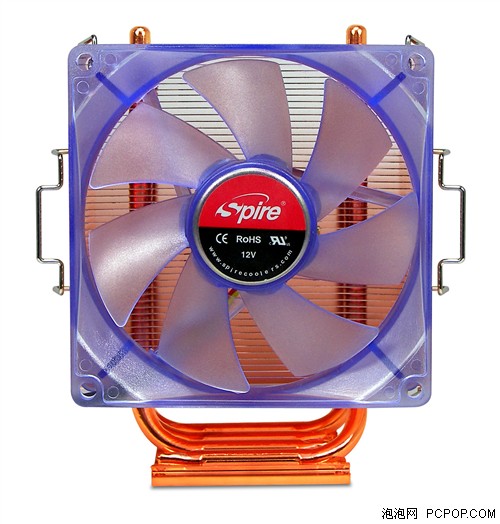

新派SP608b3-c散热器外观

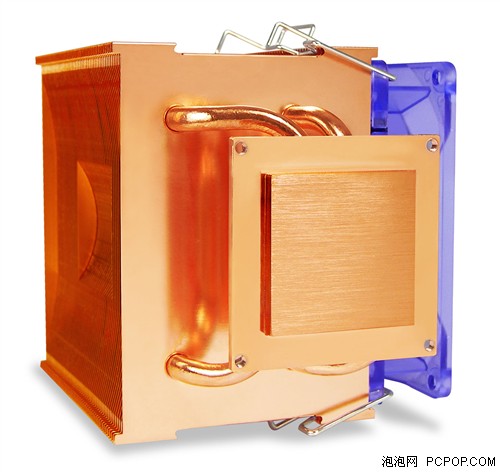

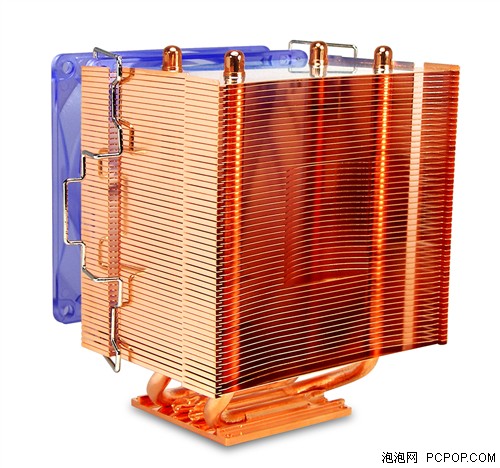

散热器主体全铜结构

    新派巧妙的将两根热管呈U型贯穿厚实的鳍片内部，增大导热面积。风扇扣具牢固的将散热风扇捆绑在鳍片上。

散热器风扇

    这款散热器提供9225静音风扇，同时这款散热器的鳍片硬度很高，间距均匀，便于风扇侧吹散热。

散热器铜质底座

散热器扣具部分

    可以看出底座部分略微高出，通过扣具的安装，方块形的底座正好与CPU相吻合，集中吸取热量。全铜结构的散热器重量一般不低，但是新派这款散热器体型不大，对于CPU所需承受的负担并不高，散热器工作效果比较稳定。

新派SP507B7-u散热器

• 新派SP507B7-u散热器外观描述

    下面介绍的这款新派SP507B7-u散热器整体设计非常主流化，没有太多华丽的外形变化，但实用性很强，整个散热器采用全铜材质，搭配四根热管穿fin工艺设计。

新派SP507B7-u散热器外观

散热器4热管贯穿

    从外观上看，这款散热器的散热效果应该很强劲，散热器顶部搭配小型风扇，高转速的情况下保证充足的风量，但也因此会在噪音方面略微不足。

散热器风扇

散热器全铜底座

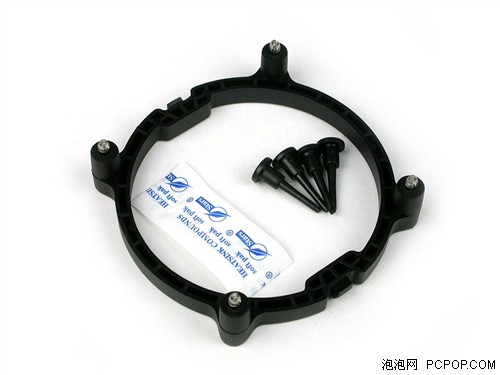

散热器扣具部分

    如今的散热器市场中，采用全铜结构的产品越来越多，在新派的几款散热产品中可以看到，均采用了全铜底座设计，让热传导速度更快。安装方面，这款散热器需要将主板卸下，并没有提供免工具的设计。总的看这款散热器还算中规中矩，定位主流DIY市场，对于入门级超频玩家有不错的帮助。

新派SP550s7散热器

• 新派SP550s7散热器外观描述

    新派这款SP550s7散热器是市场中比较常见到的产品，它体积小巧，更多的是家庭用户用来替代CPU盒包散热器使用的。

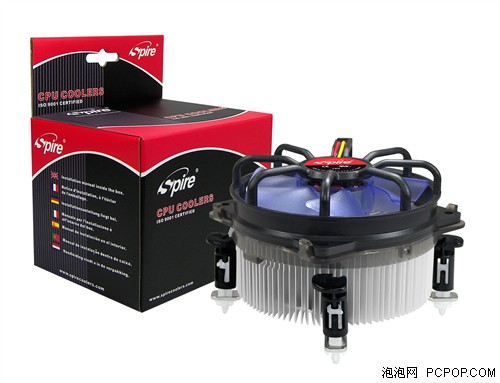

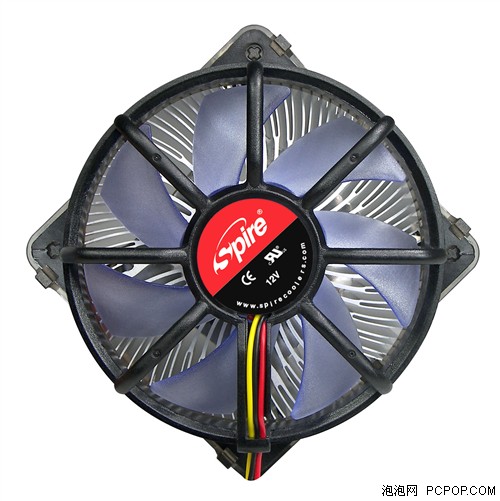

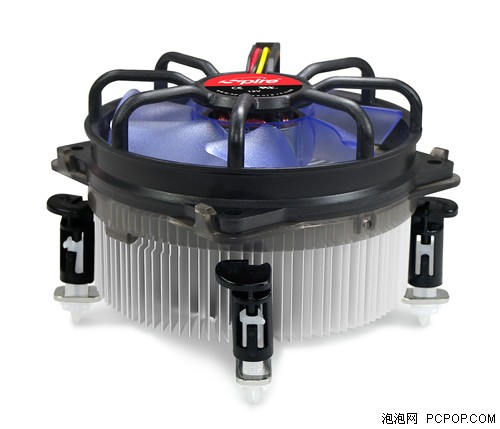

新派SP550s7散热器外观

    这款散热器采用标准的7扇叶风扇，四周边框固定风扇轴心，使其呈倒置设计，工作状态下转速很强。

散热器体积不大

    散热器底座采用铝挤工艺设计，搭配顶部倒挂式风扇，高转速下的散热效果不俗。

散热器风扇

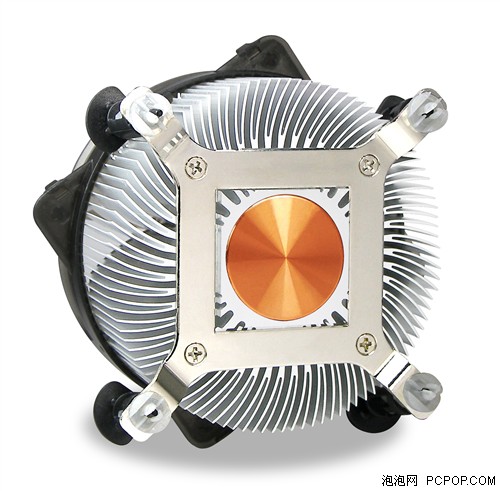

散热器底座镶铜

    这款散热器的底座镶铜芯，集中向上方鳍片传导热量，同时扣具方面设计得更加便于安装，用户只需向主板上旋转按钮即可，无需螺丝安装。

Tt V1散热器

• Tt V1散热器外观描述

    对于高端发烧友来说，Tt V1散热器应该已不陌生。在去年的CeBIT大展上，这款造型怪异、性能强劲的CPU散热器风头强劲，吸引了众多玩家的关注。

Tt V1散热器包装

    而作为Tt散热器的标志性代表作品，V1正如其名，外形设计更像英文字母“V”，同时V字形代表的寓意当然就是胜利，而NO1则是第一，这款散热器对于市场的冲击力可见一斑。

Tt V1散热器外观


散热器热管及风扇

    我们可以清楚的看到，V1的四根热管连接着散热器的底座和散热鳍片，热量可由底座传到热管、再由热管传到散热鳍片。另外，V1由两排散热片组成，中间有卡子连接在一起，而中间的部分则是LED风扇。其中，风扇的转速是1300～2000RPM。当然了，它在通电时还可散发出蓝蓝的幽光，非常好看。

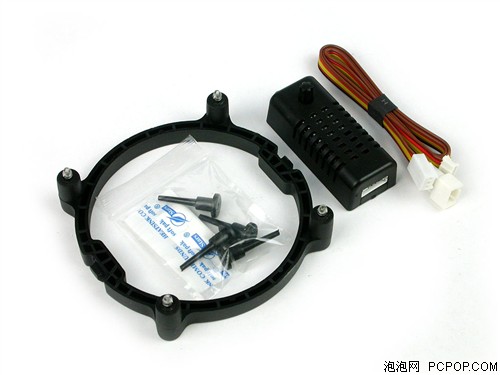

风扇调速器、扣具部分

    另外，V1还配有风扇调速旋钮。如此，用户便可以在兼顾散热与静音，以求最佳效果。这里还要提醒大家的是：V1是一款支持全平台的散热器，因此其适用面相当广泛。备注: 无框风扇，风量风压测试需做相配套的专用治具，所以没有测试。

Tt火星9散热器

• Tt火星9散热器外观描述

    Tt不仅有极为高端的产品，而且还有许多物美价廉的低端产品，比如说火星9系列散热器。在普通的DIY玩家眼里，火星9的分量还是相当重的。

Tt入门首选 火星9系列

    火星9共有蓝、黑、红、黄、绿五种可以选择，相当的炫目、并能够彰显你的个性。而这点，也是火星9赢得消费者的一个重要原因。

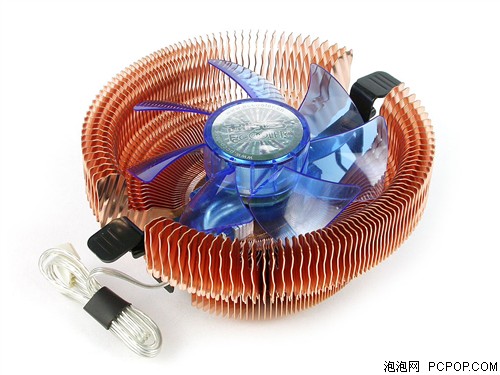

火星9散热器外观

    风扇是最直接影响散热效果和静音效果的部分，火星9火采用了液压轴承的8020静音散热风扇。另外，独特的11叶风扇加上独特的漏斗型外框设计，可有效提高进风量，风扇的转速为2000rpm，风量达到了33.38CFM，噪音值仅为19dBA。

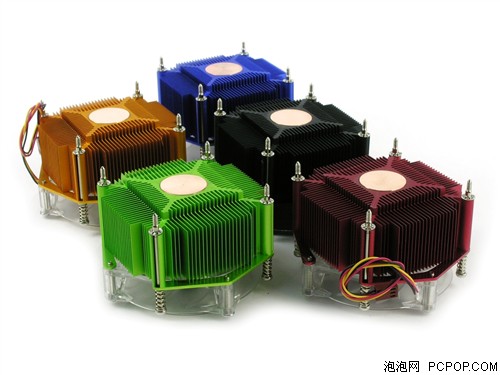

火星9散热器全家福

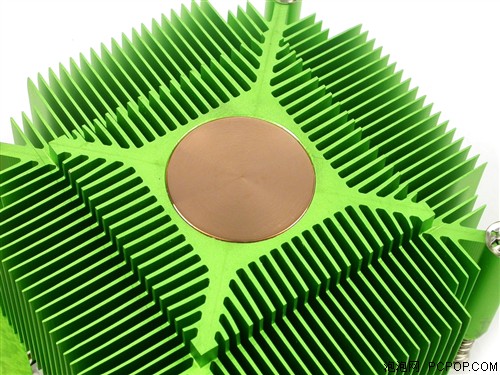

底座中央镶铜

    底座方面，火星9采用了铜铝结合的方法：散热片采用了Tt技术纯熟的高倍数铝挤型，而放射形铝质鳍片则组成了独特的太阳花外形，有效增加了散热面积，提升了鳍片的散热效率。同时，为了有效降低铜铝材质界面热阻，其沿用了先进的高週波铜铝结合工艺，让铜和铝更好的结合在一起，保证了铜和铝之间的热传递。

Tt DuCool A3139

• Tt DuCool A3139散热器外观描述

    去年9月，Tt推出了针对普通用户使用的DuCool散热器。它共有两款，分别应对于Intel和AMD平台，而我们这次拿到的是后者，其型号为DuCool A3139。

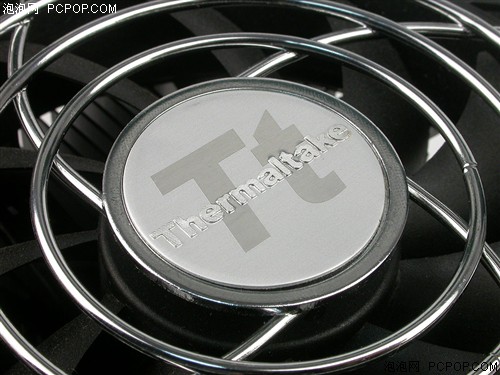

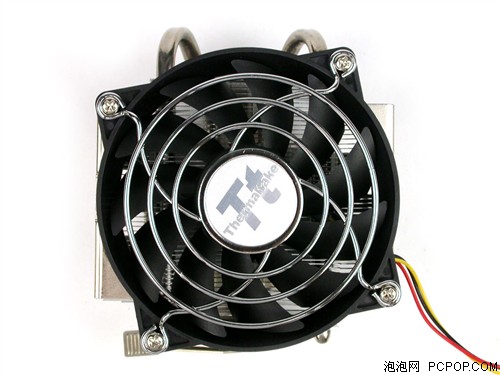

    Tt的这款DuCool A3139散热器采用大风扇设计，并且风扇提供了11扇叶，可以为处理器提供较为强劲的风力。风扇罩设计的也很独特，上面印有Tt的品牌LOGO，看来厂家还是比较重视品牌推广的。

    为了达到更好的散热效果，这款散热器配备了两根热管。热管的配备可以很好地提升散热器的整体性能。再加上风扇和散热片，这款散热器在性能方面自然会有着非常不错的表现。

    散热器底部镶铜，由于铜的吸热效果更好，目前大多数中高端散热器均采用下铜上铝的设计，起到快吸快散的作用。同时搭配两根热管，可更有效的为处理器进行散热。

Tt金星9A散热器

• Tt金星9A散热器外观描述

    在低端市场上，Tt还有一款散热器，那就是金星9A。它和火星9的最大的不同在于，其适用于AMD平台。

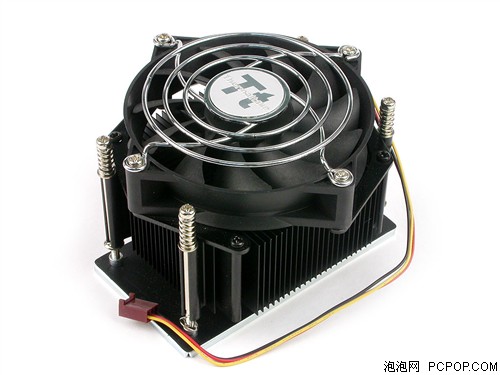

Tt金星9A散热器

    这就是金星9A，其采用了最为普通的黑色，看上去比较简约。据悉，其报价仅有86元，已经是非常便宜的了。

多叶散热器风扇

    金星9A的风扇共有11片扇叶，其转速达到2000RPM，可以提供比较强劲的风力。另外，在风扇罩上还贴有Tt的LOGO，也显得比较漂亮。


散热器鳍片及铜芯底座

    同时，它还搭配了铜制底座，散热性能又有提高。另外，我们可以看到它的鳍片切割的很整齐。正是如此优异的做工，给金星9A的表现打下了坚实的基础。此外，它还有AM2专用配件，使用也是很方便的。

数据横向对比

    本次测试过程中，我们更看重散热器的噪音值，是否与官方给出的准确，力求给大家呈现这些产品的真实数据。下面参与此次噪音测试的产品我们以纵向对比图来看，效果更加直观。

    在散热器性能测试中，Tt的V1散热器表现出众，风扇全转状态下，系统温度降到61°，成绩丝毫不逊其华丽的外表，另外一款比较抢眼的是猫头鹰NH-U12F散热器，简单的外型设计能够具备与V1不相上下的成绩，与其扎实的用料分不开。

    散热性测试成绩中可以看到，超频三南海散热器的表现不错，不少国内玩家也都购买过超频三散热器，在众多散热器中价位比较实惠，目前超频三在国内的各大代理之间价格比较混乱，而且产品报价要比实际购买价高出不少，消费者购买时一定要注意，谨防高报价蒙蔽双眼！

散热器横评颁奖揭晓

■ 传统奖项——最佳性能奖、最佳性价比奖、编辑选择奖、静音环保奖

    通过工厂级专业仪器，对上述散热器进行测试，对比得出了以下几款性能优越的产品，分别按照散热性能及噪音值的分数排名给予颁奖。

    另有两款大品牌推出的散热器入围获奖，分别为九州风神今年重点推出的ICE WING6散热器，以及酷冷至尊旗下的Hyper 212散热器，通过对于热管工艺的升级改造，散热效果得以提升不少。

■ 静音环保奖

    今年我们引入了工厂级别的噪音测试，我们认为散热器的噪音值是评判散热器很重要的一项。因为噪音已经成为一种污染，所以我们根据世界卫生组织的耳聋分级标准，推荐大家使用噪音在30分贝以下的CPU散热器。（数据根据噪音横向值进行对比，每个品牌取噪音最低的产品。因为风扇最低转速时性能较差，所以按照最高转速取成绩。）

   按普通人的听觉0－20分贝 很静、几乎感觉不到。20－40分贝安静、犹如轻声絮语。40－60分贝一般。普通室内谈话60－70 分贝吵闹、有损神经。70－90分贝很吵、神经细胞受到破坏。90－100 分贝 吵闹加剧、听力受损。100－120分贝难以忍受、呆一分钟即暂时致聋。

    写在最后：通过本文的介绍，无论大家对散热器产品有了怎样的认识，作为泡泡网散热器频道的编辑，我们都希望未来能够出现更多更有价值的产品，从而丰富我们国内的DIY市场，让更多有需求的玩家，买到物有所值的产品。为此，我们将继续不懈努力，以回报广大网友的支持与厚爱！
