手把手教你!84张图记录DIY功放的乐趣

    由于TA2024需要直流单12V，最高不能超过13.5V，所以还得改造变压器，把线圈一点点往下拆，拆到10-11V左右，整流滤波后的负载电压刚好12V，拆下的铜线不要浪费，缠回去刚好用作指示灯电源，就不“盗用”功放的电源了（照片里是改造之后的）。

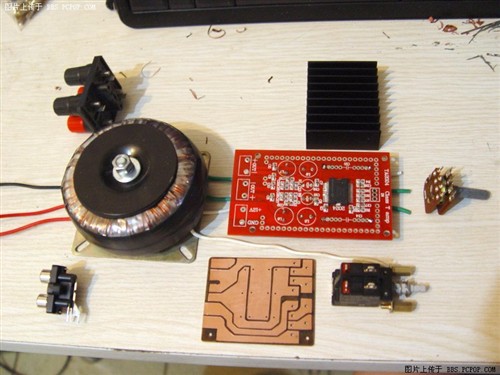

    主要配件：喇叭输出端子、变压器、音频输入端子、散热片、TA2024板子、整流板、电源开关和音量电位器。

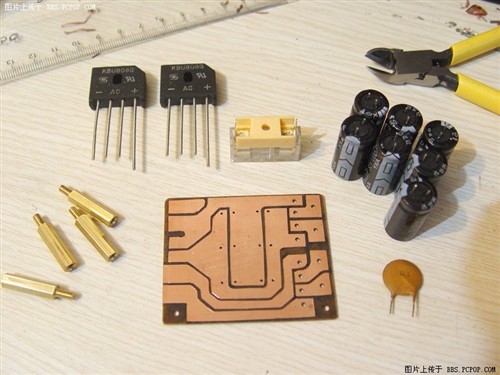

    整流板元件：两个808G桥堆（对于这小功放来说是猛了点）、保险丝、7个1000μF50V的电解（其中一个是指示灯滤波，没用好滤波，觉得整机还都没烧到那份上呢）、0.1pF瓷片电容和之前刻好的板子。（旁边的铜柱是装“主板”用的）

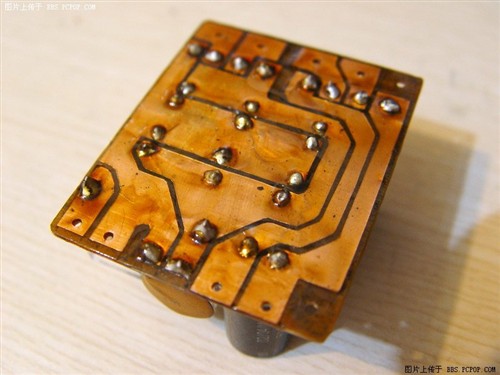

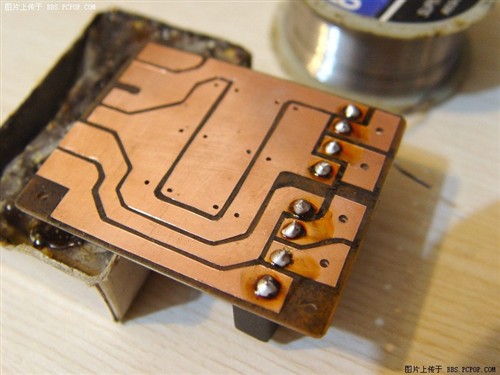

把元件一个个焊上去

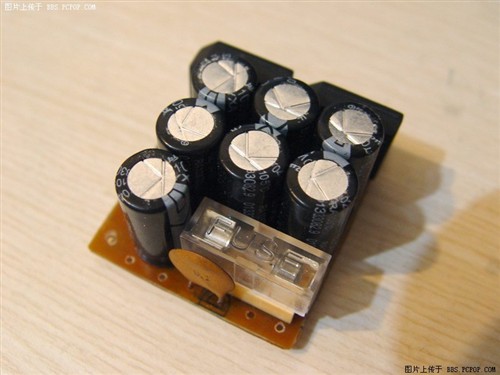

    整流板完成的样子。（都说TA2024适合的电源滤波值是6000-10000，我觉得6000的低频就已经很足了。就用多个小容量的电解主要是空间限制，同时也增加了充放电速度，获得更好的瞬态相应）

    由于没有专门的防锈漆，所以我在上面涂了一层松香，这是为了防止铜皮生锈。

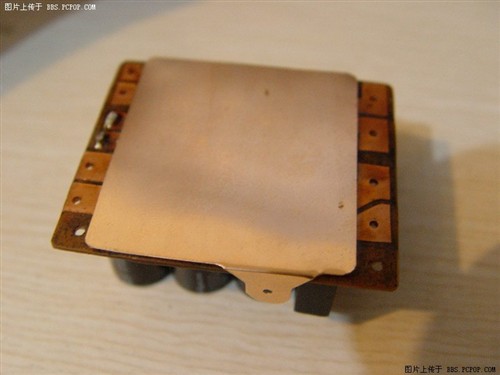

    用铜皮给整流板简单加了一个屏蔽层，内面贴好绝缘胶片后粘到板子上。
