探究超薄的秘密 魅族M6 SL拆机详评测

    拆下正面电路板上看到的螺丝钉，就会发现电路板还是取不下来，呵呵。正面的排线与触摸按键相连。还要取下键盘排线。OK，电路板可以抬起来了，电路板下面还有跟排线与显示屏相连，不取下来的话电路板无法完全翻转，或者也可以从前壳中取出电池，电池下的金属挡板和显示屏，这样就可以翻转电路板看到完整的电路板背面。可以看到电路板的背面被黄色的绝缘薄膜覆盖。

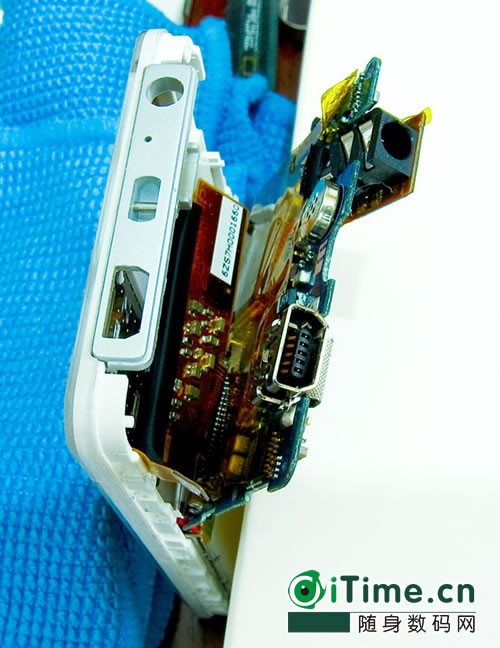

取下电路板

    经过观察发现，背面电路较重要的两颗芯片位于边缘，所以为了降低风险就不做进一步拆解了，从这个角度可以看到这两块芯片。

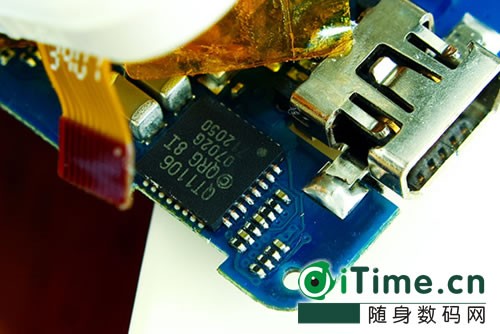

滑动触摸键就是由这个QT1106芯片控制

    这款芯片采用了电荷转移感应技术，电极可由任何导电材料制成，它们发射能够穿过通常为塑料或玻璃的任何电介质的感应场。一个接近的手指会引起了感应场的变化，从而被记录成一次触摸。与传统的电容式触摸传感器不同，QT传感器的特点是在通电状态下对活动进行自动自我校准，这样避免了由于触摸表面污染物堆积或环境转换而引起的长时间漂移问题。

QT1106芯片工作原理

    并且，覆盖于滑动触摸检测电极上方的绝缘保护层最大可达3-4mm（需电路设计支持）M6曾经因为触摸键存在偶尔失灵问题曾被广为诟病，在后期的产品以及M3，M6SL中魅族更换了触摸感应芯片并改进了电路设计，就M3上市几个月得到的反馈来看，魅族已经彻底解决了触摸键漂移的问题。这次的M6SL直接使用成熟的M3方案，在使用中确实顺畅灵敏，并无一次失灵问题。
