配件升级 教你使用SP-DIF线实现HDMI

    【泡泡网显卡频道】昨天我们报道了耕昇红旗III显卡将附件中的DVI转VGA接头升级到了DVI转HDMI接头，升级不加价。详情间《预送HDMI接头 耕昇红旗III升级不加价》。今天我们来看看，怎样真确的使用HDMI转接头。

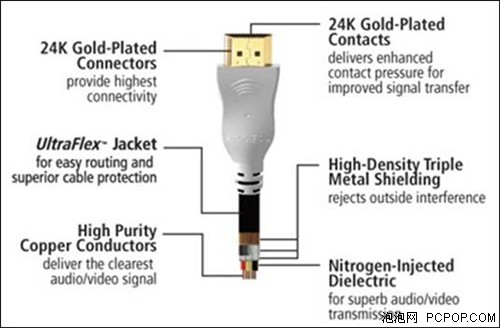

    HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。

    HDMI在针脚上和DVI兼容，只是采用了不同的封装。与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080p的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。此外HDMI支持EDID，DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。

    应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。

    下面，让我们看看耕昇显卡是如何实现MDMI全过程解析：

    要完全实现HDMI ，首先确认主板是否有SPDIF 输出接口及功能。

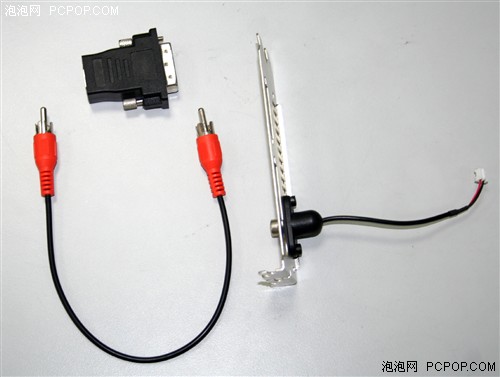

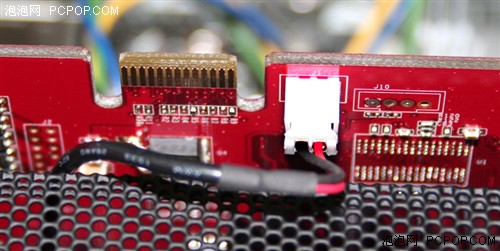

    此挡片装在装载显卡上面，然后将两PIN白头的线插在显卡J1白座上。

    将橙色的那条线，一头接在挡片上黑色的SPDF接口，另一头接在主板上的SPDIF 端上，然后通过DVI转HDMI接口输出高清晰度多媒体视频与音频。通过主板SPDIF 由DVI输出完整的HDMI 。

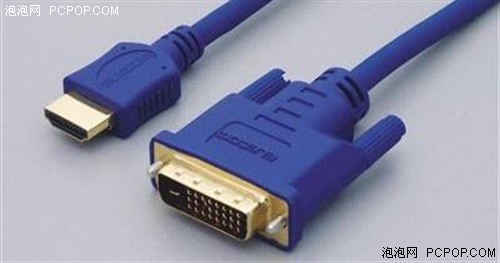

    HDMI 接口，接在HDMI显示器上. DVI接口直接插在显卡上。通过此线便可以实现HDMI高清晰度多媒体视频与音频了。

    当然，还需注意的是，在购买HDMI显示器是不配任何线的，须单独购买，所以请根据自身需要购买。
