技嘉全球首发十三项测试拷问首款P31

泡泡网 2007年07月23日类型:转载作者:电脑领域HKEPC 编辑:张旭

由于低端市场对IGP产品需求较大，因此早期规划中并未考虑加入没有显卡核心的P31型号，但Intel为保持自家产品线完整性，最终决定4月份向主机板业者发放P31芯片组计划，每千颗芯片组单价$30美元，与新一代低端IGP芯片组G31定价相同。

芯片组	G35	G33	G31	X38	P35	P31	Q35	Q33
前端总线 MHz	1333	1333	1066	1333	1333	1066	1333	1333
CPU支持	Core 2 Quad Core 2 Duo Pentium E Celeron 400	Core 2 Quad Core 2 Duo Pentium E Celeron 400	Core 2 Quad Core 2 Duo Pentium E Celeron 400	Core 2 Extreme Core 2 Quad Core 2 Duo Pentium E Celeron 400	Core 2 Quad Core 2 Duo Pentium E Celeron 400	Core 2 Quad Core 2 Duo Pentium E Celeron 400	Core 2 Quad Core 2 Duo Pentium E Celeron 400	Core 2 Quad Core 2 Duo Pentium E Celeron 400
内存支持	DDR2 667, 800	DDR2 667, 800 DDR3 800, 1066	DDR2 667, 800	DDR2 667, 800 DDR3 800, 1066, 1333	DDR2 667, 800 DDR3 800, 1066	DDR2 667, 800	DDR2 667, 800	DDR2 667, 800
显卡接口	x16	x16	x16	PCIe 2.0 Two x16	x16	x16	x16	x16
集成显卡	Yes	Yes	Yes	-	-	-	Yes	Yes
南桥	ICH8 Family	ICH9 Family	ICH7 Family	ICH9 Family	ICH9 Family	ICH7 Family	ICH9 DO	ICH9 DO
上市时间	Q3 2007	Q2 2007	Q3 2007	Q3 2007	Q2 2007	Q2 2007	Q3 2007	Q3 2007

●芯片组︰仅支持1066MHz FSB、 1 Dimm Per Channel

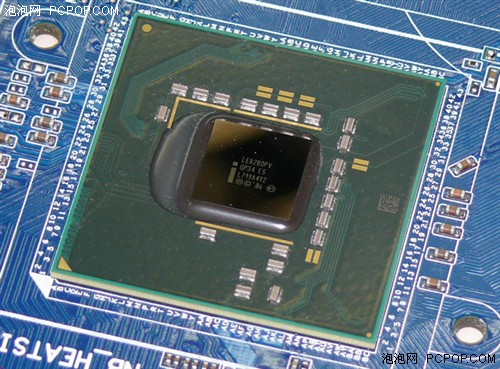

IntelP31芯片组与P35及G33 均为相同核心(Bearlake Q/G/P)，芯片编号为LE82B0PV、 QDF编号QP34，采用34mm x 34mm、1226 Balls BGA封装， 90纳米制程，平均功耗为7.4W、最高TDP值15.5W，支持四核心处理器及未来45纳米产品。

P31芯片组

P31虽然属于新一代Bearlake芯片组家族，但仅锁定低端市场， Intel为令其与中高阶芯片组明显作出市场区隔，也针对产品进行规格分歧，其中最为显著的是，FSB(Front Side Bus; 前端汇流排)速度只有1066MHz，规格上并不支持新一代1333MHz FSB的Core 2处理器，但对比上代946PL只支持800MHz已有所进步。

内存方面，P31屏敝了DDR3内存支持能力，只支持DDR2内存、最高可支持DDR2-800速度，并可达成双通道内存配置，内存频宽最高为12.8GB/s，并与上代946PL相同，每组内存控制器仅支持1支DIMM内存模组，令内存扩充能力受到限制，最高内存容量支持亦由8GB下降至4GB。显卡接口方面， P31内建了1组PCI-E x16显卡接口，支持PCI-E 1.1a规格，单向最高频宽为4GB/s，并无任何删减。

南桥芯片方面，IntelP31芯片组搭配前两代ICH7南桥家族，尽管规格上不及新一代ICH9，但效能上却没有丝毫差别，且对比市场上同级产品亦也不遑多让。ICH7家族支持最高6组SATA接口，支持SATA 3G及AHCI规格，内建IDE硬盘接口却是主要卖点。
