风雨历程 AMD一路走来带给我们什么？

AMD K8的优势

    Athlon 64 X2系列处理器定位在主流应用和游戏应用之间，集成增强型的反病毒和Cool'n'Quiet节电技术。Athlon 64 X2是专门为了解决那些需要使用电脑进行多任务操作以及使用电脑进行数码编辑的用户而设计的比如视频编辑等等。这与英特尔双核心处理器的定位有些类似。

    Athlon 64系列处理器从出现那一天开始就一直是计算机世界最尖端的产品，Athlon 64作为首款面向家庭用户的64位处理器，已经得到了普及。AMD一直不放弃，它没有继续追随Intel的安腾架构，推出了自己的64位处理器Athlon 64，从根本上跳出了Intel的技术授权陷阱。该系列产品已经随着历史的车轮将逐渐离我们远去，但谁都无法抹杀它当年给我们带来的惊喜。

    Sempron系列定位在低端单核处理器市场。在AMD推出的处理器当中Sempron系列寿命较长，在几年内都将是市场的主力产品。 从最早的SocketA接口开始，到现在的Socket AM2接口，未来在到Socket AM2+，甚至更多，Sempron系列将一直面向低端市场，让入门级用户体验更多的先进技术。

    在技术飞速发展的今天，我们无法抵挡的多核革命已经到来，那么，AMD确立在芯片界不可动摇的地位后，有哪些突出贡献呢？让我们简单来回顾一下。

 【文章导航】

    『核心缓存增加到1MB，处理器性能将提升15%』
    『AMD处理器内集成内存控制器』
    『时间不停息 AMD即将迎来K10时代』
    『体验AMD双核带来不一样的感觉』
    『整合平台优势明显』
    『强大多媒体功能，轻松实现多种视觉特效』
    『HDTV CPU占用率对比』
    『游戏性能的测试』
    『整合芯片组游戏兼容测试』
    『AMD市售主流处理器选购指南』
    『面向桌面的双核处理器一览表』
    『面向桌面的单核处理器一览表』

核心缓存增加到1MB，处理器性能将提升15%

● 核心缓存增加到1MB，处理器性能将提升15%

    首先，我们应该明白高速缓存的作用。就好比随着处理器速度的提升，必须配套速度更快的内存一样，内存寻址的延时会阻碍高速处理器性能的发挥，由此处理器很多时候都是空闲的。而增加处理器中的高速缓存的容量可以使处理器持续获得信息数据，保证处理器能够连续工作。在hammer的体系结构中，仅仅存在非常小的存储器延时的情况，因此hammer的高速缓存要少于其他x86架构。

       从图中能够看到，当二级缓存从256KB增加到1MB的时候，处理器仅仅有15%的性能提升。如果将二级缓存的容量增加到512KB，会提升处理器7~8%的性能。如果使用现在的工艺技术，集成512KB的二级缓存，处理器的核心大约是140~150平方毫米。集成256KB二级缓存的处理器核心大约是104平方毫米。如果集成1MB二级缓存处理器的核心会骤然上升到180平方毫米。由此在低端市场集成256KB的二级缓存能够大大降低生产成本，而相对又损失了较小的性能。

● 将缓存区提升4倍的分支预测系统结构

    为了避免过多的性能损失AMD从很多方面入手提高K8 hammer的执行效率。AMD重新改进了分支预测单元（BPU）。这种新的分支预测单元，将采用更为复杂的预测算法。在K8 hammer的分支预测单元中主要加入了名为“全历史缓冲器”的缓冲机制。(global history counter buffer)相对于Athlon处理器中的缓冲器足足大了4倍。使用如此大的缓冲器，可以使处理器保存更多的预测结果，从而提高了分支预测的命中率。然而这些修正显然是不够的。在分支预测单元中AMD还加入了BAC分支地址计算器（branch address calculator）。BAC可以在5个时钟周期内准确的计算出下一条分支的地址信息。直到计算出精确的分支地址BAC才会处于闲置状态，然而此时处理器正在并行运算两个程序分支，因此处理器始终处于全负荷工作状态。应当指出AMD认为改善分支预测的能力，要优于处理器可以并行处理几个代码的能力。

AMD处理器内集成内存控制器

● AMD处理器内集成内存控制器

    从1997年开始，我们从EDO过渡到了SDRAM，从PC66过渡到PC133，从SDR过渡到DDR再到现在DDR2，不久之后还会有DDR3。我们也能看到DDR SDRAM是如何轻易的使Athlon处理器增加了20%~30%的性能。我们也能看到内存颗粒制造商想方设法的降低内存的潜伏期。又看到了由于某些主板芯片组集成了性能低下的内存控制器而拖累了性能强劲的处理器。而在K8架构的hammer出现彻底的消除了这些隐患。

    在hammer中最重要的技术革新就是将内存控制器集成到了处理器内部，从而代替了传统的北桥芯片的内存控制器。这会减小不同芯片组中内存效能的差异。会使处理器在设计之初就达到理想的内存效能。另外，内存控制器可以同处理器的始终频率同步，从而根本上降低了潜伏时间。随着处理器的频率的提高，还会继续缩短潜伏时间。这也可以更加简化芯片组的设计，降低主板的成本。

● AMD独有的HyperTransport技术

    HyperTransport(超级传输通道)是由AMD开发的一种“点对点”的数据传输总线，最先应用于NVIDIA开发的nForce芯片组的南北桥中。现在HyperTransport又大量的应用于Hammer的系统中，而在Hammer中，HyperTransport技术不仅仅是点对点的传输方式了。系统会在多条HyperTransport之间传递数据。

    HyperTransport总线可以像DDR那样在一个时钟周期内传输两次数据。并且它的总线宽度与工作频率都可以改变的。通过不同的组合可以给用户很多种选择，这样使用HyperTransport技术可以在性能和制造成本之间找到很好的平衡。

    在典型的AMD 64架构中，为了解决处理器与内存进行数据交换时延迟较大的弊端，AMD把原有的北桥芯片一分为二，将传统位于北桥芯片中的内存控制器和北桥总线接口集成到处理器中，新的北桥芯片通过外置Hypertransport总线与处理器连接。

　　这样一来，HyperTransport总线所承担的只是相当于“图形总线＋南北桥总线”的I/O作用。尽管HyperTransport 2.0的8.0GB/s带宽在目前看来似乎已经足够，但随着NVIDIA和ATI并行显卡方案(如SLI、Quad SLI和CrossFire)的日渐流行，新游戏引擎和新特效的使用，图形数据交换量将会越来越大；同时处理器的核心数量也在不断增加，明年我们就会见到四核心处理器；因此在显卡和处理器飞速发展之时，AMD推出了第三代HyperTransport系统总线。

时间不停息 AMD即将迎来K10时代

● 时间不停息 AMD即将迎来K10时代

    前进是历史车轮的必然方向，Pentium 4在欢呼声中取代Pentium 3，4年后Core构架又卷土重来替代饱受非议的NetBurst构架。是非成败转头空，青山依旧在，几度夕阳红。或许十年河东十年河西的情况暂时不会发生在稳步前进的AMD身上，但出于技术角度的考虑，AMD目前已经再一次飞跃性的推出K10微架构处理器。

 AMD展示业界首款原生四核



● AMD K10桌面处理器新品牌“Phenom”

    2007年5月15日，AMD官方正式宣布了用于下一代四核心、双核心高端、主流桌面处理器的新品牌“Phenom”。在K6之后，AMD的K7、K8架构桌面产品都采用了Athlon品牌，与笔记本的Turion和服务器的Opteron组成AMD的整体产品线。而进入K10架构之后，Athlon将被废弃，取而代之的是新的“Phenom”。

 AMD确认“Phenom”命名

    据AMD代表确认，Phenom的确源自英语口语，意为“杰出人才”，发音类似精简版的“phenomenal”(显著的、现象的)。Phenom处理器由三部分组成：双路四核心Phenom FX(Agena FX)、四核心Phenom X4(Agena)、双核心Phenom X2(Kuma)。AMD只是说它们的架构都源自于服务器的Barclona Opteron，但没有披露任何型号和规格信息。有消息称，Phenom X4主频2.7-2.9GHz，功耗125W；Phenom X2主频2.0-2.9GHz，功耗89W。

    在启用新品牌后，AMD还将全面放弃型号中的“64”字样，因此原来的Athlon 64 X2将改名Athlon X2并进入低端市场，单核心Athlon消失，单核心Sempron暂时还会存在，竞争Intel的Celeron。今年第三季度，AMD将发布多款新Sempron，基于65nm Sparta核心，包括35W节能型的3800+、3600+、3500+、3400+等。

    此前我们已经知道的四核心Agena FX Phenom FX系列是用于双路系统Quad FX的旗舰型号，主频2.2-2.4GHz和2.4-2.6GHz，接口Socket F 1207+，二级缓存4×512KB，三级缓存2MB，热设计功耗(TDP)未定。

 AMD K10桌面处理器规格/上市日期（点击看大图）

　　面向高端服务器方面的，AMD用于单路普通系统的Phenom FX，主频2.2-2.4GHz，接口Socket AM2+。其他各款型号也都会采用这种接口。高端桌面市场为四核心Agena，其中四核心Phenom X4已知两款，主频2.4、2.2GHz，二级缓存4×512KB，三级缓存2MB， TDP 89W。中端桌面是双核心Kuma Phenom X2已知六款，主频2.8、2.6、2.4、2.3、2.1、1.9GHz，二级缓存2×512KB，三级缓存2MB，TDP前两款89W、第三款65W、后三款节能型45W。中低端双核心主要是Rana Athlon 64 X2，已知有一款，主频2.2GHz，二级缓存2×512KB，没有三级缓存，TDP 65W。低端单核心则是Spica Sempron，已知两款，主频2.4、2.2GHz，二级缓存512KB，没有三级缓存，TDP 45W。

    上市时间方面，从高端到低端依次推出，Phenom FX和Phenom X4在今年第三季度率先登场，89W和65W的常规型Phenom X2第四季度跟上，节能型Phenom X2、Athlon 64 X2和Sempron都要等到明年第一季度。

    AMD入门双核照样玩超频：轻松提升30％

　　很多朋友一定有这样的想法，既然X2 3600+的TDP只有65W，也就意味发热量的大幅降低，那么其超频性能肯定不错，事实是否如此呢？我们选择的超频配置如下：

    主板：华硕M2N32-SLI Deluxe主板（nForce 590 SLI）
    内存：Corsair Twin2X2048-8500C5内存
    显卡：PowerColor X1900 XTX 512MB显卡
    风扇：散热器采用Zalman CNPS9500。

 稳定超频2.6GHz

　　X2 3600+的倍频锁定在10x，所以只能通过提升外频的方式超频。我们将电压从1.25V提升到1.5V，可能你会认为是不是幅度有点大了？但别担心，因为节能版的Athlon 64 X2采用的半导体核心与普通版本（1.3-1.35V）相同，所以超到1.5V并不危险。

 内存参数设置

　　经过严格的测试，最终我们将X2 3600+从2GHz超到了2.6GHz，可以稳定运行各种测试软件。至此，该处理器的超频幅度达到了30％，2.6GHz也就是相当于Athlon 64 X2 5000+的默认频率。不过由于260MHz外频还会带动周边配件的超频，所以性能上可能更胜一筹喔。

    从2006年开始，显卡技术的对抗已经从游戏性能发展到视频性能，两大视频技术NVIDIA的PureVideo与ATI的AVIVO的出现，使得人们从此开始正视视频方面的性能，连英特尔也开始重视起来，在其新一代G965 IGP芯片中也新增了改善视频播放质量的Intel Clear Video技术。

    ◎ Intel Clear Video技术

　　Intel将会在新一代的IGP芯片中增加Intel Clear Video技术，其中包括Enhanced High-Definition Video高清影像处理功能、Advanced De-interlacing影像反锯断功能、ProcAmp application program interface影像微调功能及Advanced Display Support的全新影像输出界面。

　　通过硬件解码技术，Intel Clear Video支持HD WMV9B、HD Mpeg-2等硬件解码技术并支持1080p分辨率，为系统提供优秀的高清影像播放能力，减轻处理器在解码上的负担，而且更支持画中画功能，在播放HD影像时可以同时播放SD影像，同时可以在系统播放HD串流影像的同时，运行实时的HD Mpeg-2硬件编码功能。为了进一步提升影像的质量，Intel Clear Video亦加入Advanced De-Interlacing功能，减少影片中对象边缘线条的锯断，尤其是当影像原档案的像素不足时，还能硬件上现此功能对影像输出的优化，提供最清晰及便宜的HD影像处理器解决方案。

    此外，为了满足不同用户对影像的偏好，Intel Clear Video新增了ProcAMP Application Program Interface功能，它提供了独立的Hue、Saturation、Contrast及Brightness控制，设定最适合的自订影像参数。

    ◎ ATI的AVIVO技术

    AVIVO此技术能提高影像质素。在TV Card ATi Theater 550出现过，现加入到显视卡中。Radeon X1 Series全系列都会支持此技术。AVIVO令色彩更鲜艳，更细致，更清晰，更锐利。

    AVIVO包括硬件和软件两个方面，这两个方面在视频捕获和回放方面都做了精心设计，能够大幅提高显示质量。支持AVIVO的PC机所显示的颜色，要比其他PC机更多——大约高出64倍。另外，Avivo还能够提供更出色的PC游戏显示质量。在AVIVO中，所有的数字图像和视频文件在输出到显示器之前，都要经过一系列处理步骤，这些步骤将确保输出图像和文件的精确度不受损失。



 没有Avivo（左）打开Avivo（右）

    处理步骤包括捕获，编码，解码，处理和显示等5个步骤。捕获功能又包括自动增益控制、3D梳状滤波器、12bit模数转换、硬件降噪、具备多通道取消的多数字解调功。



    使用这项技术，可以使得硬件加速H.264解码过程中的反转变形、运动补偿和循环去块，这样降低了CPU的占有率，根据X1000系列显卡芯片发布会上演示了20Mbps H.264硬件加速解码demo，CPU占有率从90%降到30%。

    虽然AMD 690G采用Radeon X700图形核心，但由于AVIVO影像处理技术移置至RS690，并且追加硬体影像压缩及解码功能，支援H.264、VC1等次世代规格，下代Blu-Ray及HD-DVD影像所需的HDCP解码也不在话下。

HDTV占用率对比

---

    性能强大的多媒体功能，正好符合人们对多媒体娱乐的需求。特别现在普通的视频播放已经满足不了人们对视频的享受，HDTV高清晰度电视应运而生，主流家用显示器已经能够完美的播放。不仅如此，随着计算机技术的不断升级，性能越来越强大，在电脑上也能轻松播放HDTV。

    但是播放HDTV对处理器占用率有很高的要求，特别是整合显示核心来说，通常情况下要占到30%～50%。但是如果开启硬件加速，也就是NVIDIA PureVideo、ATI AVIVO、Intel Clear Video等技术，那么CPU占用率就会降低很多。

● HDTV CPU占用率对比

◎ 测试方法

    首先登场的是WMV9编码，它的优点是运算量相对较小，对于现有行业设备的兼容性最好；缺点是文件容量过大，一部2小时左右的电影通常需要10GB左右的存储空间。WMV9方面参加测试的影片：《骇客帝国》HDTV片段（1920×1080i）。

    播放软件方面我们使用的是PowerDVD6，测试时播放《骇客帝国》HDTV片段，时间为30秒，用计算机管理器的计数器日志，记录每三秒CPU占用率，再取平均值，就是我们以下得出的结果。

◎ 各平台下硬件技术

 开启Intel Clear Video

 开启ATI AVIVO

◎ 未开启硬件加速CPU占用率

    在未开启硬件加速时，两个平台的CPU占用率都在30%以上。如果想要使用其它大型操作，电脑速度就会收到影响。

◎ 开启硬件加速CPU占用率

    自从开硬件加速以后，690G HDTV CPU占用率下降73%，而G965 HDTV CPU占用率下降65%。使得用户可以一边观看HDTV，一边使用其它大型软件。

    通过对比HDTV的占有率我们可以看出，在HDTV播放的占有率表现方面是690G要优于G965，这与X1250优秀的架构设计以及技术为其优化措施是密不可分的。不可否认的是X3000拥有的Intel Clear Video，在这次测试中也有不错的表现。其实在Intel平台上，Intel并没有在视频显示上面耗费很大的精力，它考虑更多的还是在CPU产品线上与AMD的角逐。特别是酷睿2处理器的推出，挽回了在游戏方面的弱势。但这也是对于独立显卡来说的，在整合平台上还是AMD占有主导地位。

游戏性能比较

---

    游戏性能方面整合平台一直都处在弱势，被很多用户归纳为办公、学习使用。而作为AMD与Intel顶级整合平台的690G、G965的表现会不会这么不济呢？

◎ 3D Mark01：

    在DirectX8环境测试下，频率依然是取胜的关键因素，整体上看，整合显卡在性能上已经有了较高的飞跃，已经完全超越了过去GF4独立显卡时代时的成绩。其中AMD 690G的X1250成绩要高出很多。

◎ 3D Mark03：

    3DMark03引入了画质过滤测试，并且提供了纹理过滤的选项，提供了并非默认的FSAA抗锯齿选项。3DMark03受到处理器、内存和主机板的影响更小，并且专注于显示卡着色能力的测试，显示卡的效能高低将成为3DMark03得分的主要瓶颈。

    在3DMark2003测试中，AMD 690G依靠4条渲染管线的优势比G965高出将近500多分。在03的测试中，管线的优势已经超越了高频率所能带来的优势，而CPU部分X2 4400+也高出不少。

◎ 3D Mark05：

    Dmark05一共使用三个游戏进行测试，Game1测试的舞台是一个未来太空基地，主体动态光影采用了高达2048x2048的纹理，因此对于显卡的像素填充率以及显存带宽有着很高的要求。

　　AMD 690G与G965由于支持DX9特效，所以能完全运行3DMark05测试。测试总分690G保持领先，而CPU部分E4300稍高。

整合芯片组游戏兼容测试

---



   现在由于Vista的逐渐升温，很多消费者都用上Vista系统，刚开始Vista系统推出时与很多游戏都出现不兼容的情况。而对于整合平台来说兼容性与稳定性更加重要，毕竟整合显示芯片如果不兼容某款游戏，就没有换显示核心的可能。下面我们就来看看AMD 690G与Intel G965在Vista系统里，游戏兼容性如何。

● 实际游戏兼容性



    其实对于规格来说，G965的X3000显示核心是业界首个支持Direct X10及Shader Model 4.0的IGP芯片组产品，可是由于驱动问题，声称所能支持的特效也只能是一推再推，并且性能非常不稳定。驱动的版本不同，遇到的情况都不一样。



◎ DOOM 3：



    G965本来在Window XP下可以稳定运行的DOOM3游戏，可是到Vista下运行时只能跑到5～10分钟左右，就会弹出错误信息。

    G965还有很多游戏在Vista下都不能兼容，如AMD在创新技术趋势大会游戏演示对比上显示。Intel官方网站上，G965无法支持的游戏，AMD 690系列运行这些游戏没有任何问题。

    以下截图取自现场演示平台，左边为AMD平台截图，右边是Intel G965平台截图：





 《缉毒神鹰》：Intel G965无法支持







 《战地2142》：Intel G965依然不能运行



    在兼容性方面G965确实很差。就拿Intel官网上的驱动来说，虽然每项测试都能测完，游戏也可以运行，但是分数较低。而微星官网上的G965驱动，在测试成绩3D Mark上成绩有些提高。可是其它部分性能收到影响。其中游戏要求最高，如DOOM3，Farcry都不能运行，或者运行一会就出现错误。而AMD 690G就不会出现这样的现象，因为其驱动非常完善。

---

   AMD系列处理器是适合DIY最终用户的产品，目前AMD主流处理器产品均采用统一的AM2接口，可以和主流的NF550/570、C61/690G等芯片组的主板搭配。也就是说，AMD各条产品线都可以在同一平台上使用，方便用户升级，以及平台选择更为广泛。下面就让我们检阅以下AMD处理器产品线，帮助您选购合适自己的处理器。



AMD市售主流处理器选购指南

---

● AMD市售主流处理器选购指南

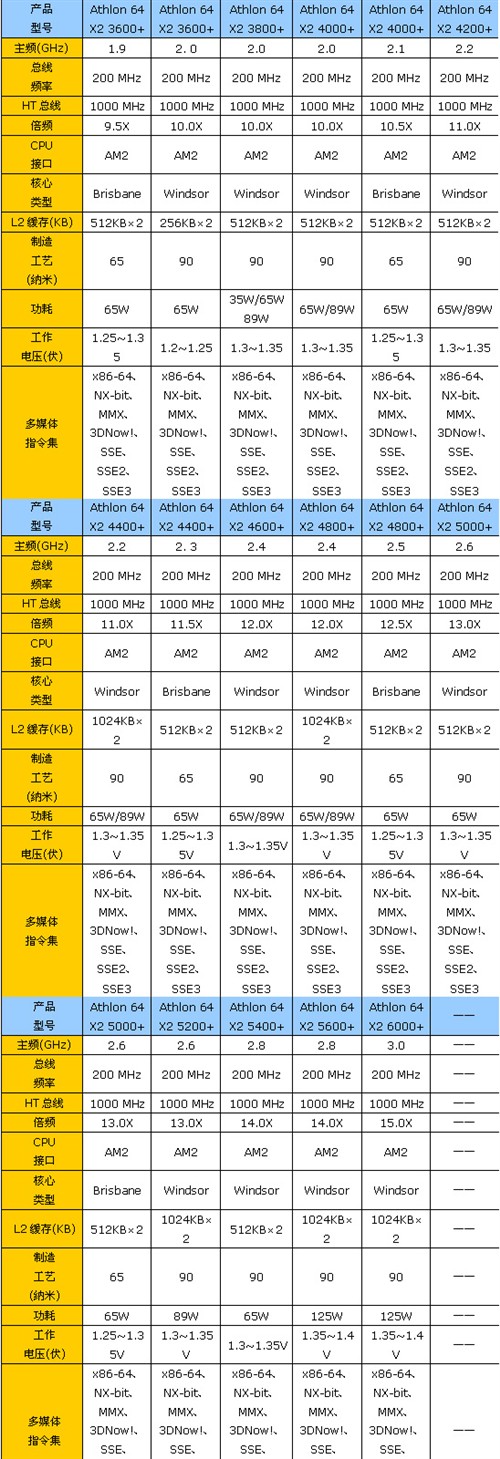

◎ 面向桌面的双核处理器一览表





◎ 面向桌面的双核处理器一览表

---

◎ 面向桌面的单核处理器一览表



产品 型号	Athlon 64 3000+	Athlon 64 3200+	Athlon 64 3500+	Athlon 64 3800+
主频(GHz)	1.8	2. 0	2.2	2.4
总线 频率	200 MHz	200 MHz	200 MHz	200 MHz
HT总线	1000 MHz	1000 MHz	1000 MHz	1000 MHz
倍频	9.0X	10.0X	11.0X	12.0X
CPU 接口	AM2	AM2	AM2	AM2
核心 类型	Orleans	Orleans	Orleans	Orleans
L2缓存(KB)	512KB	512KB	512KB	512KB
制造 工艺 (纳米)	90	90	90	90
功耗	62W	62W	62W/45W	62W
工作 电压(伏)	1.25~1.4	1.25~1.4	1.25~1.4	1.25~1.4
多媒体 指令集	x86-64 NX-bit  MMX 3DNow! SSE  SSE2 SSE3	x86-64 NX-bit  MMX 3DNow! SSE  SSE2 SSE3	x86-64 NX-bit  MMX 3DNow! SSE  SSE2 SSE3	x86-64 NX-bit  MMX 3DNow! SSE  SSE2 SSE3
