王者PK！Intel双核对战AMD双核处理器

    近日，网上公布了一些关于Intel下代XEON平台处理器测试结果的消息，由于今年AMD的双核心Opteron不仅发布日期早，而且在各项测试中全面战胜Intel，获得业界的一致好评，因此，Intel在下代双核XEON中采取什么措施以挽回颓势也引起大家的关注；而根据测试报告所描述，我们看到，Intel的下代XEON主力Dempsey通过较高的总线，终于在粗略的性能测试中比AMD稍占上风，不过其功耗却是大的惊人，核算下来，每年的耗电量要比AMD多出1500美元，这确实是笔很大的开支，相信数据中心机房对这样的托管服务器会考虑采取额外收费制度。

    下面我们还是就这个话题扯开一点谈吧：

    先说说双核问题：大家知道，所谓双核简单理解就是一颗CPU有两个运算核心，不过，深究起来，AMD的双核与Intel的双核是有很大差别的，AMD的双核是把两颗内核Core(s)集成在一块晶片硅上，而Intel的双核其实是用电路将两个独立的Packet(s)缝合在一起。另外，AMD双核处理器的两个内核并不需要通过外部FSB通信这一途径，因为其双核处理器内部整合了一个System Request Queue(SRQ)仲裁装备，每一个核心将其请求放在SRQ中，当获得资源之后请求将会被送往相应的执行核心，所有的过程都在CPU核心范围之内完成，因此，AMD双核心强调是真正将两个核心崁入整合在一个硅晶内核上，可以真正发挥双核心效率；而Intel的双核架构会遇到多个内核争用总线资源的瓶颈问题。

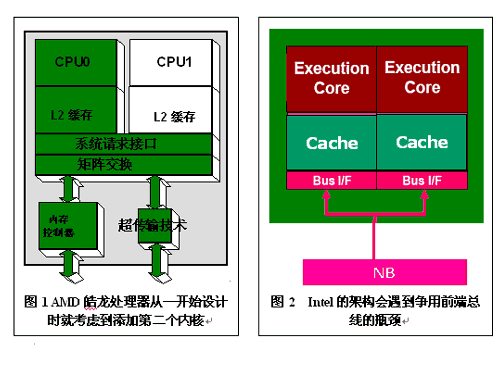

CPU结构图

    从这方面也看出来，AMD的架构确实领先于Intel，而且优势非常明显，这也使得Intel改变原计划，在年底匆匆忙忙推出了还未成熟的双核心XEON（代号：Paxville），这款CPU其实就是Nocona的双核版，性能仍旧不如对手，业界对这款产品并不报以乐观态度，虽然有几个一线厂家站出来表态支持，不过Intel对其双核心的改进也是势在必行。

    于是，Intel制定出下代XEON的开发计划：

    首先是推出代号为Dempsey的改进型产品，Dempsey主要规格如下：双核心、65nm工艺、2MB独立二级缓存×2。Dempsey将有三个版本：前端总线1066MHz、功耗130W的高性能版本；前端总线1066MHz、功耗95W的机架服务器优化版本；前端总线667MHz、功耗95W的低端版本。

    接着Woodcrest也会在明年下半年的某个时候露面，它主要是作为对XEON的功耗优化，担负着降低功耗、提高性能功耗比的重要使命。

    最令人期待的是Intel用于承载下代双核XEON的芯片组Blackford，这款芯片组采用了高达1066MHz的双独立总线架构以重点解决前端总线方面的瓶颈，同时支持533MHz的FBD-DDR2内存，可提供17GB/s的带宽。
