扩容就会报废！iPhone 18 Pro主板图纸泄露，散热设计大改

　　今年六月下旬苹果在印度的核心代工伙伴塔塔电子遭遇了一次严重的网络安全泄露事故，大量还处在内部保密阶段、没有对外公示的 iPhone 18 全套工程资料被黑客外泄，在全网掀起不小讨论，而这批泄露文件里含金量最高的，当属 iPhone 18 Pro 完整主板设计图纸，也让外界看清苹果这代旗舰内部架构的颠覆性改动。

　　长期用过 iPhone 旗舰的用户都清楚，苹果很多年以来一直采用双层夹心主板方案，把核心 A 系列处理器夹在两层 PCB 板中间，以此节省机身内部空间，可这种设计有个很难回避的短板，芯片产生的热量要穿过多层电路板才能传导到散热部件，高负载游戏、长时间运行本地 AI 时容易积热降频，这次 iPhone 18 Pro 直接彻底放弃这套沿用多年的方案，算是针对性解决散热痛点。

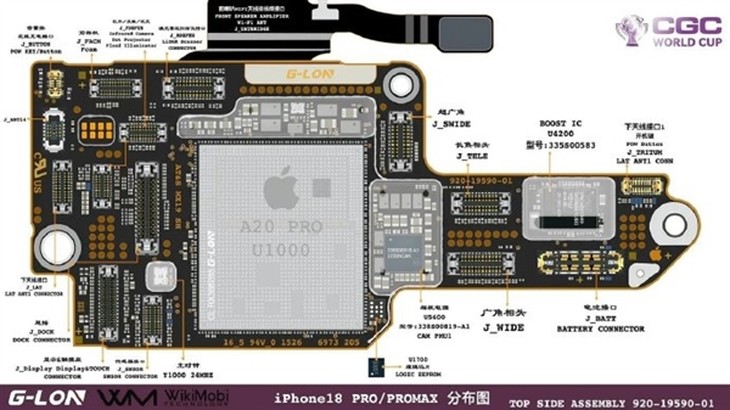

　　从曝光的主板图纸能清晰看到，苹果依旧保留了实用性很强的 L 型异形主板布局，只是调整了核心元器件摆放逻辑，新款 A20 Pro 芯片直接平铺放在主板表层，不再被夹层包裹。这样一来处理器背面可以直接贴合机身内大面积 VC 均热板与散热石墨，热量不用层层穿透电路板就能快速散出去，芯片整体热阻大幅下降，长时间高负载运行时温控会有肉眼可见的提升，不会再出现以往机型重度使用就明显发烫、性能受限的情况。

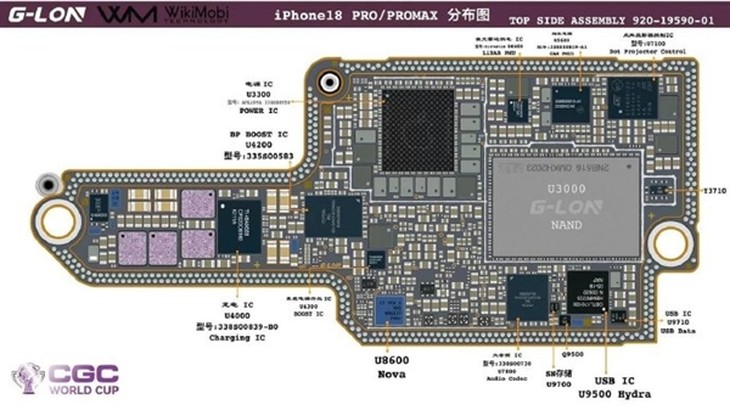

　　散热优化的背后也带来了普通用户需要留意的变化，为了给外置的主芯片腾出表层空间，原本裸露在外、维修店能直接接触更换的 NAND 闪存硬盘，被挪到了两层主板的夹层中间，从机身外部完全触碰不到存储芯片。如果后续有用户打算找第三方门店扩容手机存储，操作流程会变得极其复杂，维修师傅必须通过高温设备将粘合在一起的双层主板加热分层，更换完更大容量硬盘后，还要完成高精度植锡工序重新贴合两层主板，整套流程工时翻倍，工艺门槛大幅拉高，操作过程里稍有温差、焊接失误，都有可能直接造成主板报废，整机直接失去维修价值，今后第三方低成本扩容这条路基本被硬件设计堵死。

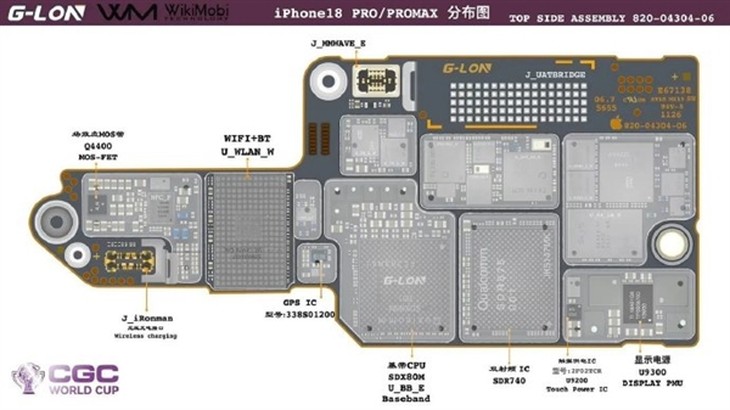

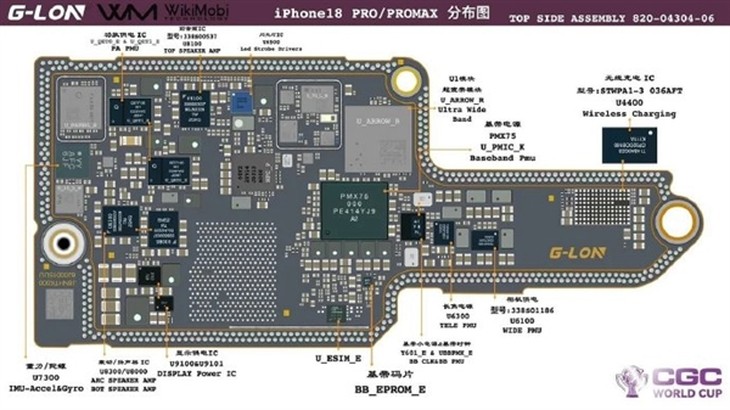

　　除了主板架构的核心改动，图纸里完整标注了整机通信与影像供电全套硬件配置，这一代 Pro 机型搭载高通骁龙 X80 5G 基带，支持 6Rx 多天线接收技术，理论下行峰值速率能够达到 10Gbps，上行速率最高 3.5Gbps，搭配高通 SDR740 双射频 IC 保障全球多频段信号稳定。影像部分单独拆分多组独立供电芯片，广角镜头对应 U6100、长焦为 U6300、LiDAR 雷达搭载 U6400，再搭配整机相机主电源 U5600，同时配备 U_ARROW_R 超宽带模块，整套通信、影像硬件属于常规规格迭代升级，没有出现超出行业预期的突破性黑科技硬件。

　　这次塔塔电子的泄密事件，也直观反映出苹果海外供应链保密管控依旧存在漏洞，大量未发布新机底层硬件图纸外流，提前把 iPhone 18 Pro 最关键的内部改动公之于众。一边是针对发热痛点重做主板散热架构，大幅提升持续性能释放，另一边通过调整存储芯片位置抬高第三方维修扩容的门槛，一升一降两处改动也能看出苹果这代产品的设计取舍，优先保障芯片温控与整机稳定性，间接引导用户直接选购原厂大容量版本，减少拆机改装带来的故障风险。等到秋季发布会正式亮相，这款全新架构的 iPhone 18 Pro，实际游戏、AI 运行时的温控表现，也会成为大家重点关注的实测方向。
