不再受制于人：维信诺的 ViP 技术能改写全球屏幕竞争规则吗？

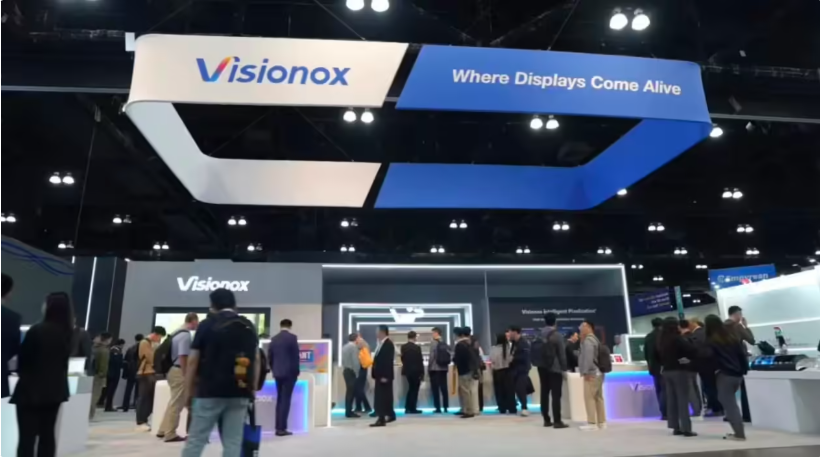

5 月 5 日至 7 日，一年一度的显示行业盛会美国显示展览会（Display Week 2026）在洛杉矶会展中心举办。作为全球新型显示技术风向标的核心舞台，今年的展会汇聚了全球各大全产业链巨头。

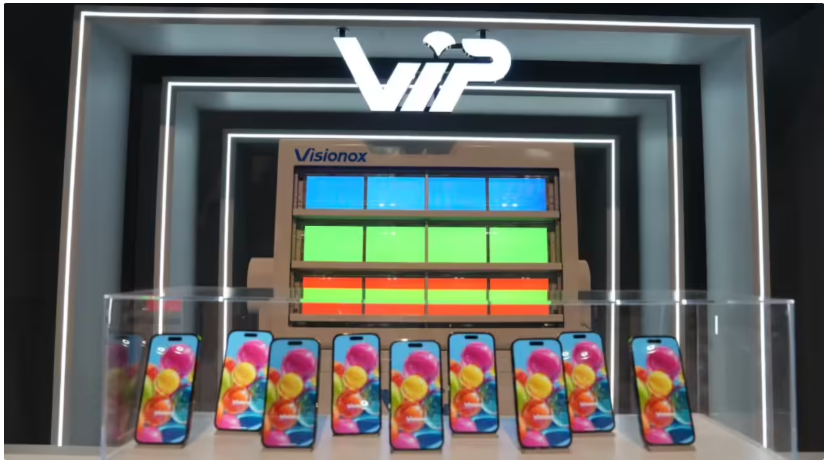

维信诺联席总裁严若媛受邀在大会开幕式上发表了题为《The Future of SENSE（未来，由此感知）》的主旨演讲，同时面向全球显示产业宣布：维信诺自主研发的智能像素化技术（ViP）已具备大规模产业化能力，搭载 ViP（智能像素化）技术的面板已经正式向荣耀穿戴产品供货，成功完成了从实验室“书架”到商业市场“货架”的跨越。

除了在智能穿戴产品上实现量产落地外，面向中尺寸设备（如笔记本电脑、平板电脑等）的 ViP 面板也已进入客户端验证阶段。

       一次属于 OLED 制造的底层革命

可能有一些朋友还不清楚 ViP 这项技术究竟意味着什么，为了更直观地理解它，这就要先说到常规的 OLED 显示制造原理与瓶颈。

想象一下，你要在一张画布上用喷枪喷绘出数以千万计的、极其微小且排列整齐的红绿蓝三色原点。为了不让颜色相互串扰，你必须在画布前挡上一张布满微孔的极薄金属网。

在传统的 AMOLED 面板制造中，这张金属网被称为“精细金属掩模版”，也就是行业内常说的 FMM。

在过去将近二十年的时间里，OLED 面板的制造一直离不开这道核心工艺，发光材料穿过 FMM 上的微孔精准沉积在基板上。

但其实，这套统治了行业二十年的工艺，在高世代产品线运用中，存在极大的技术问题。

首先是重力带来的形变问题。当我们要制造平板、电脑甚至电视这样的大尺寸屏幕时，金属网也会随之变大。因为 FMM 极薄，在自身重力作用下，尺寸越大越容易出现中间下垂和边缘褶皱，进而引起像素定位失准，原本需要红色像素的地方，被其它颜色占据，导致良率直线下降。

其次是材料的利用率低的问题。发光材料在蒸镀时大部分都被金属网遮挡，利用率往往不足 30%，带来了高昂的成本负担。

最后是 FMM 的制造精度问题。FMM 制备本身就是集成度很高的技术，其工艺和材料属性自身就存在物理极限，这直接锁死了屏幕分辨率（PPI）和开口率的上限，正如一句话：掩模版的精度上限，往往就是显示创新的想象力下限。

也正是在这样的产业背景下，维信诺 ViP 技术应运而生。

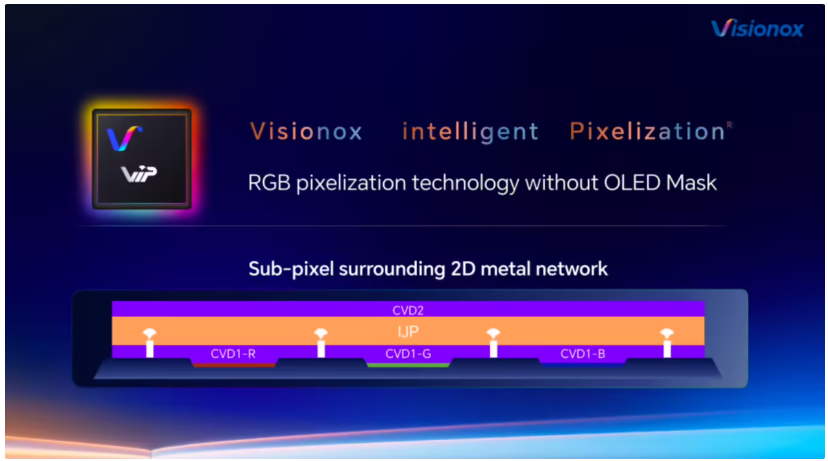

ViP 技术彻底抛弃了 FMM，采用半导体光刻方式进行 OLED 像素制备。因为不再需要那张金属网，显示制造得以摆脱了金属掩模版的束缚。同时这种像素级的图形化技术，可以做到精度更高，性能更好，自由度更大。

从根本上说，ViP 技术是一次从材料、结构到性能的全方位基因重组，重构了显示的应用边界。

       全场景、全能型的“屏”台化技术

理解了 ViP 的底层原理，我们就能明白它为何不仅能带来更优秀的性能，而且一项足以支撑各种前沿应用、满足屏幕性能升级多种需求的“屏”台技术。

严若媛在演讲中提到，AI 时代对显示提出了极高的要求，屏幕不再只是被动呈现信息的界面，而是要成为定义真实感、主动感知环境的系统级入口。

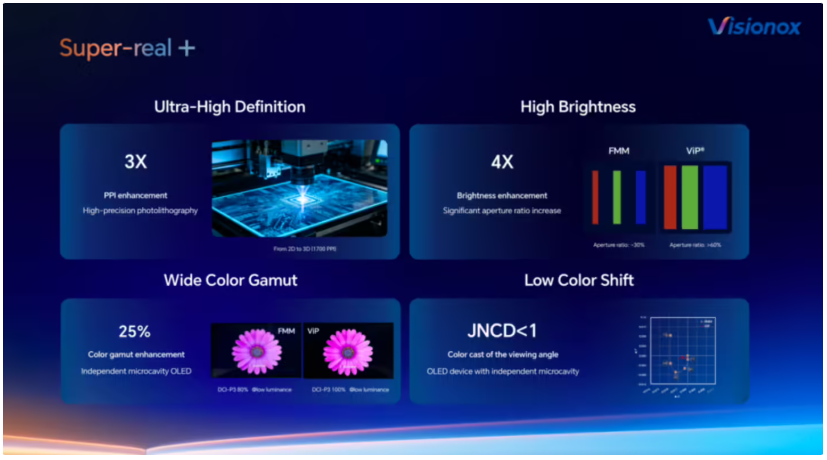

ViP 技术具备高亮度、低功耗、长寿命及优异画质等性能，可满足多种应用场景的性能需求。并且，ViP 作为“屏”台技术，具有很好的技术延展性，与 ViP 技术结合，能够放大单一技术优势，实现更优异的性能，“ViP+”技术让 OLED 向更多应用领域渗透具备可能性。

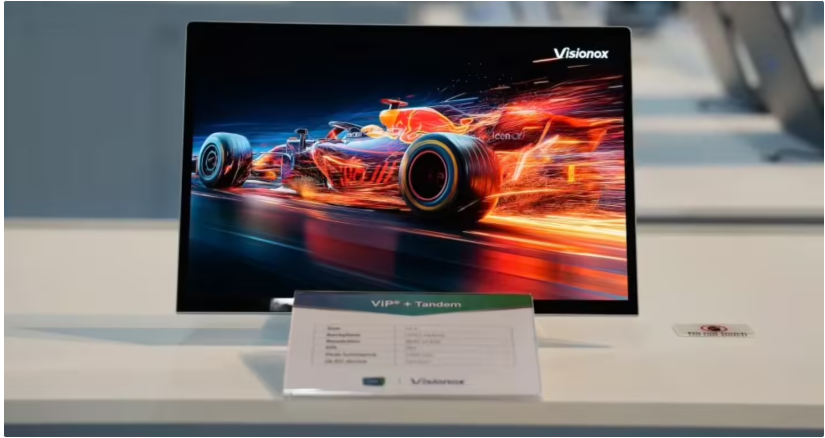

以维信诺展示的 16 英寸 ViP+Tandem 中尺寸笔电为例，它具备 4K 超清画质（3840×2400 分辨率），支持 1 到 120Hz 的无感刷新率切换。得益于 Real RGB 条状排布，其色彩还原比传统 FMM OLED 更加精准，线条边缘也更加锐利清晰。

在能耗表现上，由于采用了 ViP 与 Tandem（叠层器件）技术的叠加，在日常使用场景下，它的功耗比其他 4K 产品下降了 10%。

在小尺寸的穿戴设备上，ViP+Tandem 同样可以实现性能的向上突破。在 1.5 英寸的智能穿戴项目中，ViP 技术让功耗改善了约 10%，更将最高亮度从传统的 1800/2400nit，一口气拔高到了 2400/3800nit。这种在强光下依然清晰可见的超高亮度，完美契合了户外运动智能终端的严苛要求。

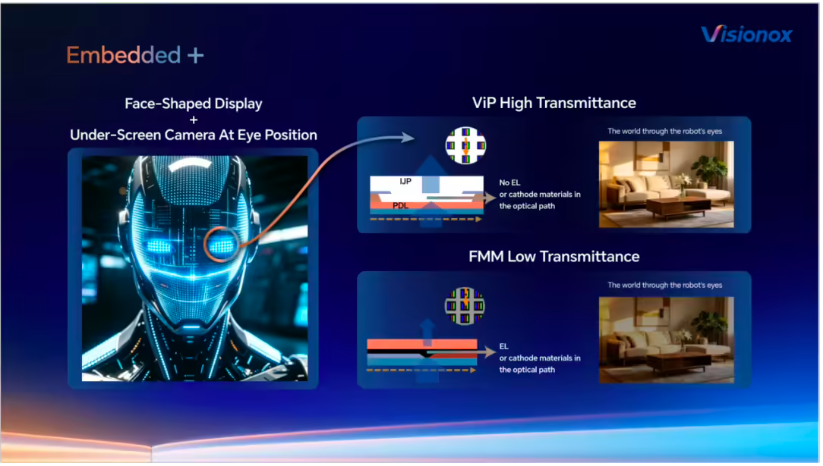

ViP+ 技术在感知集成领域的拓展同样惊艳。由于 ViP 技术依托光刻工艺，精简了非显示区域的金属线路和冗余膜层结构，显著提升透光区域，这样一来，汽车仪表盘或者中控屏无需固定挖孔，就能在任意位置隐藏传感器与摄像头。维信诺展示的全球首款车载 UDIR 柔性 AMOLED 解决方案，能在红外光照射下实现零闪烁，即便在暗光环境中也能精准识别 3D 人脸，实现了真正的无扰感知和安全验证。

未来，这种极具通透性的屏幕如果应用在人形机器人上，能够帮助机器人更清晰地“看清”物理世界，从而做出更精准的判断与行动。

从超高清的办公笔电，到超高亮度的户外穿戴，再到具备隐形感知能力的车载系统，ViP+ 以其广泛的应用场景足以证明自己绝不仅是一个单一的产品线，而是一个能够孵化出无限可能、全面提升终端竞争力的强悍技术生态平台。

       三十年深耕，ViP 赋予中国显示的长期价值

树高叶茂，系于根深。

维信诺从 1996 年清华大学 OLED 项目组起步，走过了三十年的漫长创新历程，并积累了 25 年的产业化深耕经验。在这样一个时间节点上宣告 ViP 的正式量产，从宏观的层面来看，它的价值对于中国显示产业的跃升，意义重大。

        构筑全场景感知生态，实现“泛在显示”的价值跃迁

显示产业的升级，本质上是对人机交互方式的重塑。在 AI 时代，计算能力无处不在，这就要求显示界面也必须无边界地融入各类空间。严若媛在其报告中提出显示的 SENSE 矩阵，恰恰是对这一趋势的精准回应。屏幕不再只是“能显示”的孤立个体，而是具备了极致本真（Super-real）、无感交互（Embedded）、无界随形（Neo-boundless）、长青永续（Sustainable）以及历久弥新（Enduring）的系统能力。

此外，它在碳排放层面的优化，也标志着显示技术从单纯的“高性能驱动”向“低碳原生设计”转变。这种平台级的生态赋能，使得中国面板企业不再仅仅是屏幕制造商，而是蜕变为“面板解决方案供应商”，为万物互联的 AI 时代提供了一个坚实可靠的显示生态。

        中国屏从技术“跟随者”向“定义者”转变

OLED 在 FMM 时代，关键材料（如因瓦合金）、精密蚀刻工艺和核心专利曾长期被国外企业牢牢垄断。国内企业每生产一块屏幕，都无法绕开这道壁垒，必须向海外供应商支付高昂的采购与专利费用。而维信诺在 ViP 技术上，自 2002 年起便围绕隔离柱结构进行深耕，如今已经形成了覆盖工艺、结构、器件的完整专利体系。

ViP 技术不仅可以带动国内上游设备与材料的国产化协同，更意味着中国显示产业的叙事，正在从“我们也能做”向“我们定义怎么做”悄然发生着根本性逆转。

        结语：通往未来的感知入口

纵观全球显示技术的发展史，每一次底层工艺的更迭，都会掀起一场席卷终端设备的产品革命。

而这次维信诺 ViP 技术宣告量产，让我们清晰地看到了属于中国科技企业的战略定力与爆发力。这不是一朝一夕之功，它是三十年科研坚守、无数次工艺试错与前瞻布局结出的丰硕果实。

随着 ViP 技术的量产、ViP+ 技术“屏”台的延展，一块更耐用、更自由、更智能的中国屏幕正蓄势待发。

我们有充分的理由相信，这套由中国企业定义的底层技术平台，将迅速渗透进千行百业的智能终端之中，并引领全球显示产业迈向一个令人心潮澎湃的未来。
